EVX2001-Y-00C

EVX2001-Y-00C

90VAC - 265VAC/50Hz/60Hz、12V/5A 评估板

Datasheet

详情

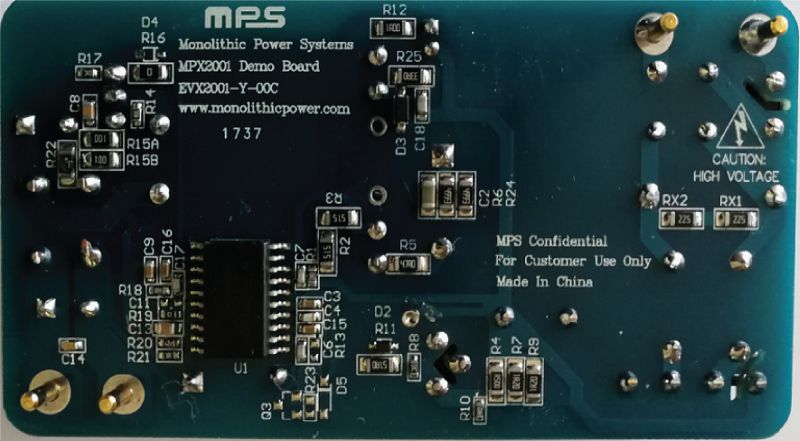

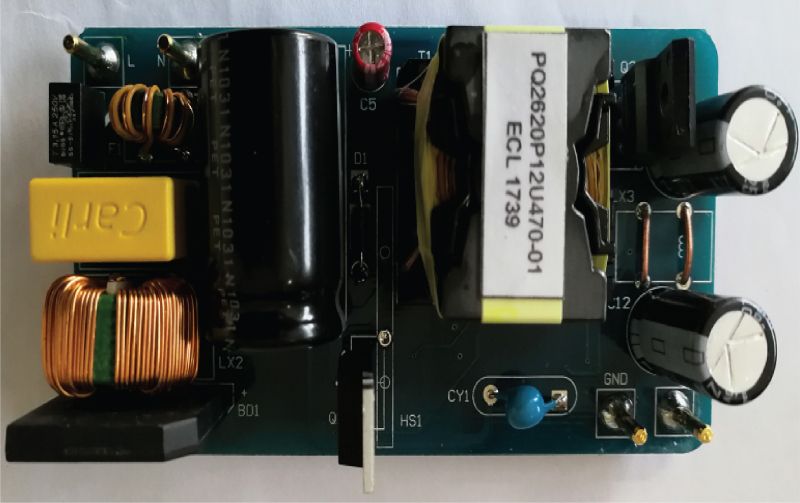

EVX2001-Y-00C 是用于演示 MPS 高度集成控制器 MPX2001 性能的评估板。MPX2001 是一款全集成反激式控制器，适用于高性能和高集成度解决方案。它在一个芯片中集成了原边驱动器、副边控制器和同步整流（SR）驱动器。因此，副边控制器中无需加入光电耦合器和 TL431，并且可以安全地按时关闭同步整流器（SR）。

EVX2001-Y-00C 通常适用于通用适配器。其规格如下表所示。

EVX2001-Y-00C 具有极高的效率，并能轻松满足 CoC V5 和 DoE Level Ⅵ 要求。该评估板符合 IEC61000-4-5 浪涌抗扰度测试（Surge Immunity）和 EN55022 传导 EMI 要求。它还具有多种保护功能，如欠压保护/开启、过载保护、过压保护、短路保护、逐周期限流保护和过温保护等。

评估所用产品

MPX2001

集成原边和副边控制、同步整流驱动的容性隔离式全集成反激控制器

产品特性和优势

3.5kVrms 原边与副边隔离（裸片 IC 具有 4.5kVrms 隔离电压）
650V 集成高压电流源
200V 集成 SR 控制器，同时支持 DCM 和 CCM 工作模式
精准恒定电压（CV），±5% 恒压精度，包括瞬态响应
待机模式下极低工作电流
带斜坡补偿、线性补偿和前沿消隐的频率调制和峰值电流控制模式
可调线性压差补偿
具有领先的保护功能，包括原边采样输出过压保护（OVP）和原边过流保护（POCP）、实际副边采样输出过载保护（OLP）、过压/欠压保护（B/O、B/I）、短路保护（SCP）、电流采样短路保护（SSP）、内部过温关断保护（TSD）、欠压锁定保护（UVLO）和外部触发保护（Ext.P）
