在锂电储能与新能源动力系统中，BMS电池管理系统的核心价值不止于基础的电压、温度监测与故障保护，电芯均衡技术是决定电池包寿命、容量利用率与系统安全性的核心关键。业内常将主动均衡与被动均衡的博弈，比作武林剑宗与气宗之争，两种技术路线各有渊源，但随着新能源场景持续升级，技术优劣与适配边界已愈发清晰。

很多研发工程师仅了解两种均衡的基础表象，却不懂底层原理差异、国标规范、架构区别与迭代逻辑。本文结合《GBT34131-2023电力储能用电池管理系统》国标、多类均衡硬件架构、行业方案发展史与AIDC新时代场景需求，做一次无遗漏的深度技术复盘。

BMS均衡的核心意义

电池单体出厂时存在材料、工艺、内阻的离散性，成组串联使用后，叠加模组温度分布不均、充放电循环差异、老化速度不同等后天因素，会出现单体电压、容量、SoC不一致的问题，这是电池系统运行的固有特性，无法完全规避。

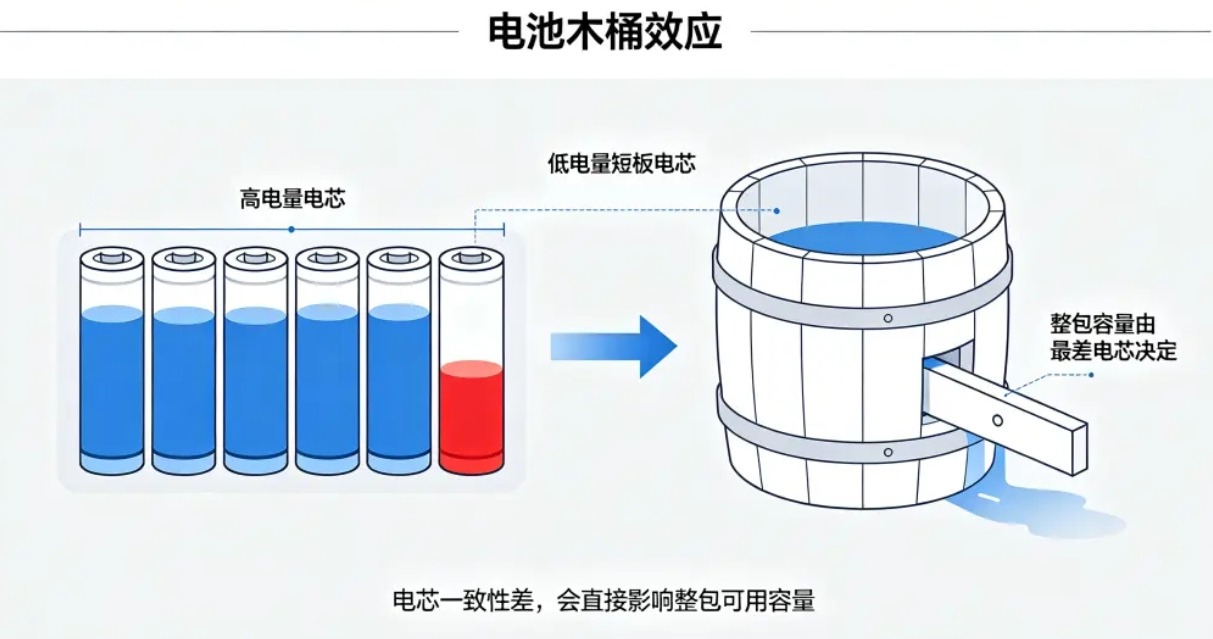

电池组遵循严格的“木桶效应”：整包充放电上限由状态最差的单体电芯决定。单颗电芯提前达到充放电阈值，就会迫使整组电池停止工作，即便其余电芯仍有充足容量，也无法完全释放。这直接导致两大核心问题：系统可用容量大幅缩水、电池整包寿命远低于单体设计寿命。

储能系统设计寿命普遍长达10-15年，且长期处于80%-90%DOD深充深放工况，若无高效均衡管理，电池系统衰减速度会成倍加剧。

从BMS核心职能来看，BMS的本质是感知、管理、保护、系统交互四位一体：精准感知电池状态、智能管理电芯一致性、全方位保障设备安全、联动整机系统协同运行。而均衡管理，正是衔接感知与保护、最大化释放电池性能的核心纽带，也是国标强制要求的基础功能。

被动均衡：原理、分类与技术瓶颈

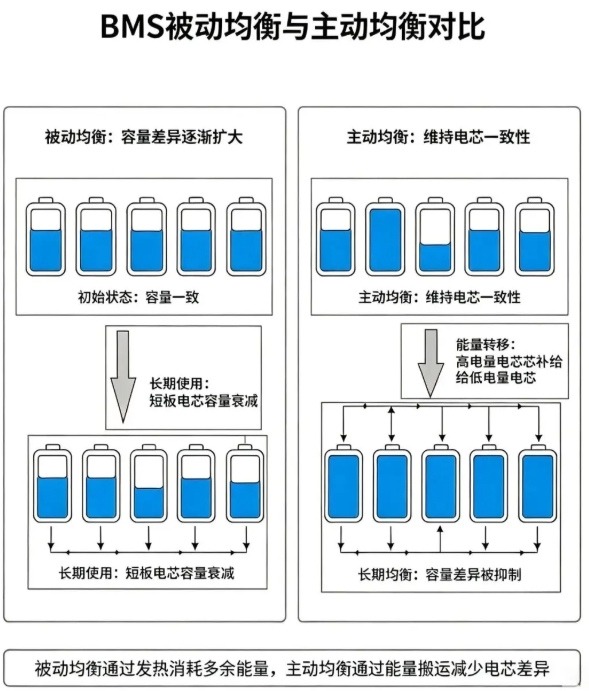

被动均衡是最早商业化、普及度最高的均衡方案，电路结构简单、硬件成本低廉，也是早期BMS的标配功能。其核心逻辑为截长不补短，属于耗能式均衡，通过在单体电芯两端并联可控放电电阻，当电芯电压、SoC偏高时，开启开关管通过电阻泄放多余电量，以发热方式拉平整组电芯电压。

行业主流被动均衡为并联分流电阻架构，依靠运放采集电芯电压，配合开关管控制放电回路，实现基础均衡功能。该方案在小容量、低串数、低循环频次的小型电池设备中可满足基础需求，但在新时代储能、大功率动力场景中，技术瓶颈完全暴露。其核心短板分为四大维度：

01能量大幅浪费，无任何复用价值

均衡过程中多余电能100%转化为热能损耗，均衡效率为0%，长期运行会大幅降低储能系统发电收益，增加运营能耗成本。

02均衡能力孱弱，校正效率非常低

行业常规被动均衡电流仅100-200mA，面对大容量电芯的压差偏差，校正速度极其慢，无法有效适配高频充放电、快速工况切换的设备需求，均衡效果几乎形同虚设。

03散热压力大，安全隐患突出

长时间电阻发热会抬高模组内部温度，必须搭配散热片、独立风道等散热结构，增加整机体积与BOM成本，同时高温会加速元器件老化，提升热失控风险。

04适配场景局限大

仅适用于低端两轮车、小型数码电池等低要求场景，无法适配大容量储能、AIDC备电、新能源重卡等高可靠、高利用率场景。

主动均衡：原理、分类与架构差异

为解决被动均衡的先天缺陷，主动均衡技术应运而生，核心逻辑为截长补短、能量转移复用，摒弃电阻耗能模式，通过储能器件实现电芯间能量流转，是行业技术迭代的必然方向。主动均衡不局限于单一技术架构，行业主流细分四类硬件方案，各有优劣：

01电容穿梭式均衡

利用串联电容在电芯间来回切换储能、释能，实现电压均衡。优点是结构简单、成本低；缺点是受电容容量、压差限制，均衡频率低、速度慢，无法适配大容量电芯，可靠性差，现已基本被行业淘汰。

02电感/变压器能量转换均衡

通过电感、变压器实现电芯间能量跨移，可实现大电流均衡，但传统方案拓扑复杂、磁性器件繁多、体积臃肿，多用于超高串数大型储能场景，小型设备无法落地。

03双向DCDC均衡

通过Buck/Boost双向升降压拓扑，实现相邻电芯能量双向转移，无需复杂变压器架构，器件少、体积小、可靠性高，是目前中小串数设备的最优方案。

04母线式主动均衡

实现电池簇、模组间跨区域均衡，支持Pack级、簇级多层级均衡，适配大型储能电站的多级电池架构，可实现全域电芯一致性校准。从能量效率来看，主流主动均衡方案转换效率可达85%-90%，远高于被动均衡；且支持充电、放电、静态待机全工况动态均衡，可实时修正电芯偏差，避免压差持续累积。同时均衡电流可达2-3A，校正速度是被动均衡的10倍以上，完美适配深充深放的储能工况。

三大主流主动均衡技术路线对比

目前行业量产落地的主动均衡方案主要分为双向反激式、矩阵开关式、双向升降压式三类，三者适配场景与落地难度差异显著：

01/双向反激式

能量传输路径灵活，支持任意电芯跨接均衡，但电池串数提升后，需要配套大量变压器、隔离器件，系统复杂度、硬件成本大幅攀升，仅适用于超高串数高端储能场景，民用及中小型设备无法量产落地。

02/矩阵开关式

可共享部分磁性器件，降低少量成本，但需要数十颗高压MOS管与复杂驱动、控制逻辑，PCB布局臃肿，整机故障率偏高，研发调试难度大，量产性价比极低。

03/双向升降压式（MP2645A采用架构）

依托相邻电芯双向能量转移机制，无需复杂变压器与隔离架构，器件数量少、板级占用面积小、控制逻辑简单、可靠性高，兼顾性能、体积、成本，是目前适配场景最广、量产落地性最强的技术路线。

国标规范：均衡技术从选配到标配

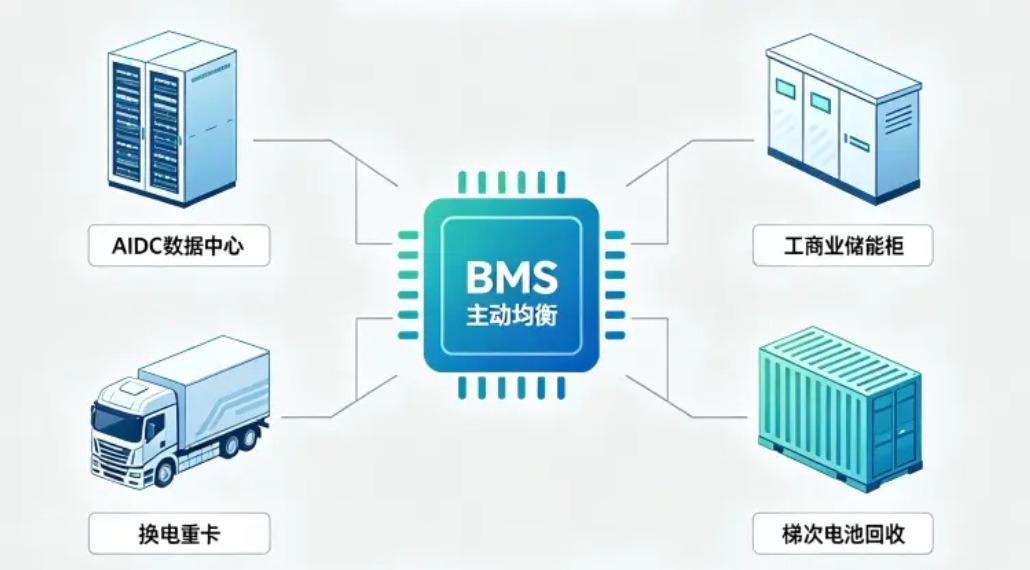

依据国标《GBT34131-2023电力储能用电池管理系统》6.7条款，锂离子电池、钠离子电池、铅炭电池的BMS系统，必须具备均衡功能，主动均衡、被动均衡均可作为实现方案，同时国标明确了完善的均衡测试、判定、编码规范。随着储能系统寿命要求提升至10-15年、梯次电池规模化复用、大容量电芯普及，被动均衡已无法满足国标长效运行要求，主动均衡逐步成为高端储能、动力设备的标配方案，也是行业合规升级的核心趋势。随着AIDC算力基础设施、大型工商业储能、换电重卡产业高速发展，BMS的核心定位发生根本性转变：从传统的“安全保护工具”，升级为电池能量精细化管理核心单元。

大容量电芯普及倒逼技术升级

314Ah及以上大容量储能电芯全面落地，被动均衡小电流、高损耗、慢校正的短板彻底暴露，无法适配大容量电池的均衡需求。

梯次利用电池刚需高效均衡

退役动力电池单体一致性差异极大，必须依靠主动均衡抹平压差、修正容量偏差，才能保障梯次电池安全、稳定、长效复用。

AIDC高可靠场景提出新要求

AIDC数据中心BBU备电系统长期待机、瞬时大功率放电，对电池一致性、容量利用率、故障容错率要求极高，被动均衡的能量损耗、一致性差、安全性低等问题，会直接影响算力设备业务连续性，主动均衡成为场景刚需。过往行业竞争聚焦于“是否具备均衡功能”，而当下及未来，竞争核心已转向精准感知+高效均衡+智能算法+全链路闭环的系统级能力。优质的BMS均衡系统，需要依托高精度AFE采样芯片实现电芯状态精准感知，通过电量计芯片完成SoC/SOH精准估算，再依靠高效主动均衡芯片执行能量动态调配，最后通过闭环反馈持续优化均衡策略，形成完整的技术闭环。被动均衡只能解决“表面压差问题”，无法修复电芯容量偏差、无法延缓电池衰减、无法提升系统能效，终将被中高端新能源市场淘汰。而以双向升降压拓扑为核心的高集成主动均衡方案，凭借高效节能、体积小巧、可靠性高、全生命周期成本低的优势，将全面覆盖储能、动力、备电全场景，成为下一代BMS的标准化核心技术。
