车载电源稳定性测试:负载瞬态、环路带宽与相位裕度深度解析
每月为您发送最具参考价值的行业文章
我们会保障您的隐私
车载ADAS雷达、激光雷达、智能座舱、中央计算单元频繁启停，负载电流瞬间剧烈跳变，输出电压一波动就出现摄像头花屏、主机死机、数据丢失，甚至影响整车系统复位，埋下行车安全隐患。因此，环路稳定性与负载瞬态响应已成为车载电源设计中的关键指标
很多工程师还在靠昂贵的频域阻抗分析仪测环路稳定性，该类设备测试精度高，但成本高、操作复杂，难以满足研发阶段快速迭代与低成本调试的需求。基于示波器的负载瞬态时域测试，则可在实际工作条件下快速判断相位裕度、估算环路带宽，为车载DC-DC稳定性调试提供高效、低成本的手段。
三个核心概念：
①环路带宽：电源响应负载突变的速度，车载标准一般设为开关频率的 1/10～1/5；带宽越高，电压恢复越快。
②相位裕度：评判电源是否振荡的核心指标，车载产品硬性要求≥45°；数值越大，负载跳变后电压越平稳，不易震荡。
③增益裕度：电源稳定冗余量，稳定系统要求≤-10dB。
负载瞬态：车载电源最核心的真实工况
负载瞬态，就是负载电流突然大幅升降，是车内电子设备每天都会发生的常态：ADAS模块唤醒、大灯点亮、电动助力转向启动、车机影音切换，都会产生瞬时大电流冲击。
如果车载DC-DC降压电源稳压能力不足，负载阶跃瞬间输出电压会出现明显下冲、过冲，轻则设备功能异常，重则整机重启，属于必须规避的安全风险。我们在示波器上捕捉负载阶跃波形，观察电压波动形态，就能直观判断电源环路稳定性能。

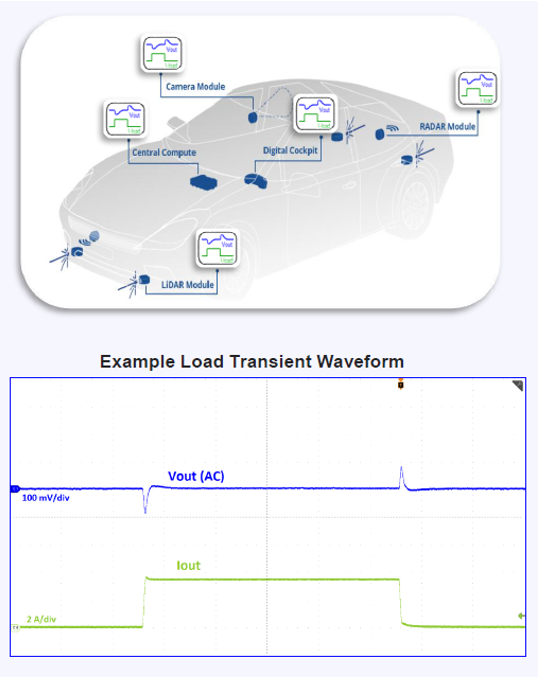

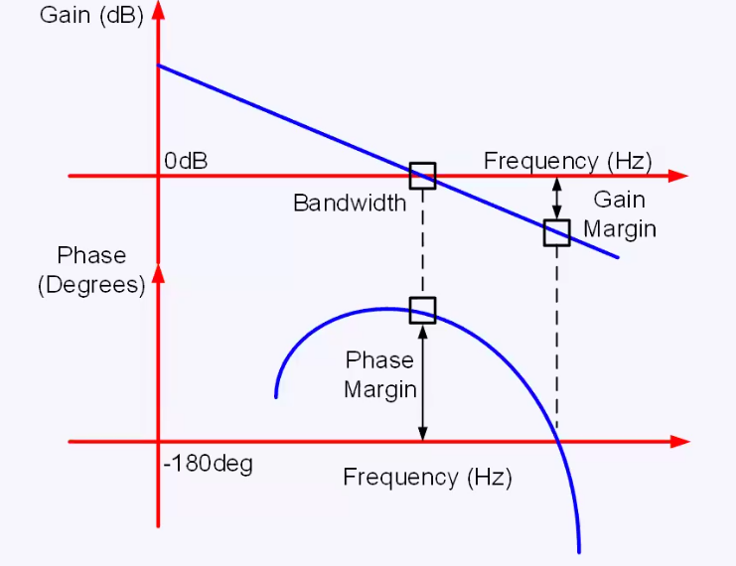

车载电子模块示意图、负载瞬态波形图、环路稳定性参数示意图
频域、时域两大稳定性测试方案对比
行业现有两种环路稳定性检测方式，原理、设备、适用场景差异很大，车载调试优先选时域法。
1.传统频域测试法（伯德图法）
测试方式：频率响应分析仪向反馈环路注入微小交流信号，采集不同频率下环路增益、相位，生成伯德图。
优点：频域响应曲线直观，可精准读取环路带宽、相位裕度数值；
缺点：设备采购/租赁成本高、调试门槛高；测试信号易受电路噪声、器件非线性干扰；仅适用于线性系统，和车载真实动态工况差距大。

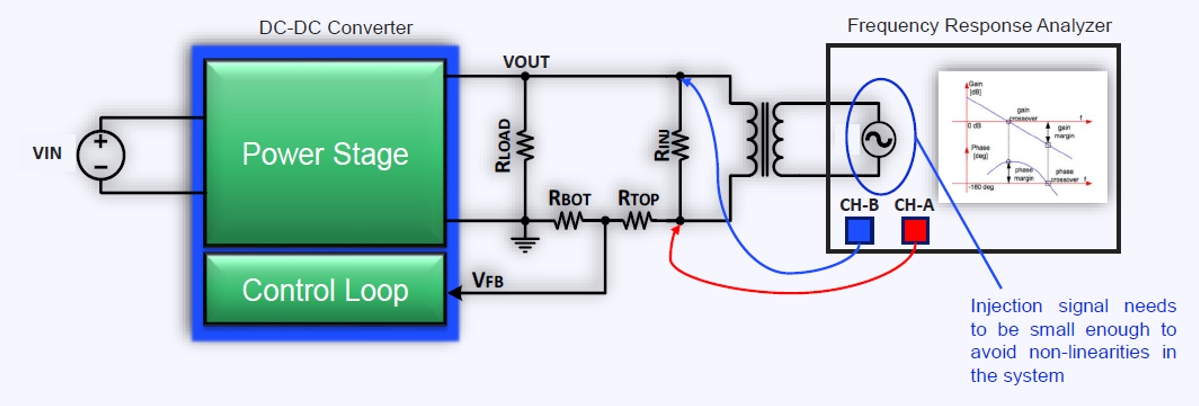

频域测试接线示意图
2.时域负载瞬态测试法（车载首选）
测试方式：动态负载模拟真实车载电流阶跃，搭配示波器采集输出电压波形，仅需示波器、动态负载、DC-DC样机即可完成。
优点：设备成本低、调试速度快；完全还原车辆真实负载突变工况；线性、非线性电源系统都能测；
缺点：需要掌握基础波形解读能力，才能通过振铃、恢复时间推算环路参数。

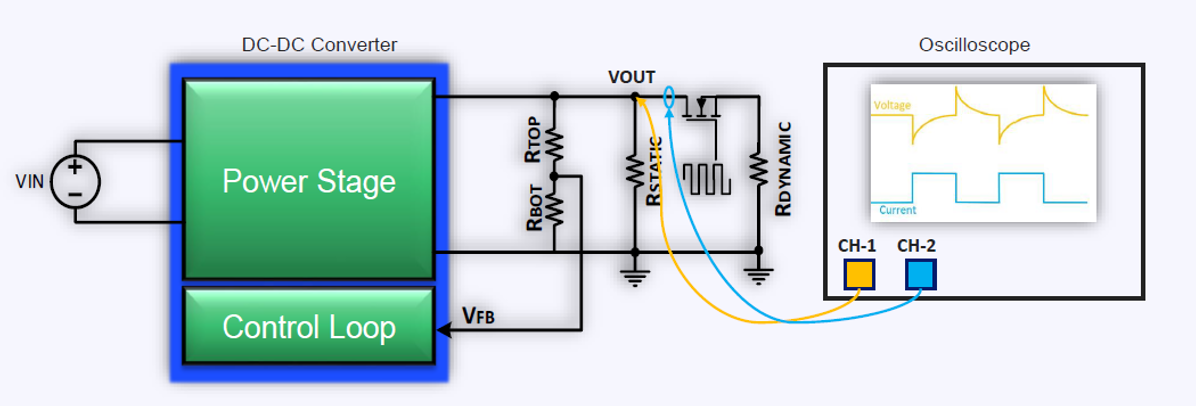

时域测试接线示意图
既然频域测试存在成本、工况适配短板，下面结合MPSMPQ4385车载降压芯片实测案例，完整讲解时域分析实操方法。
实测案例：MPQ4385车载高性能降压转换器
本次实测选用MPQ4385同步降压芯片，专为车载大瞬态负载场景设计，核心参数:
- 输入电压：3.3V～36V，可承受42V抛载冲击；
- 单相持续输出电流25A，多相并联最大拓展至75A；
- 开关频率200kHz～2.5MHz可调，满载效率超95%；
- 搭载先进控制方式，电压波动时可立刻调整占空比，瞬态响应远优于传统电压模、峰值电流模控制。

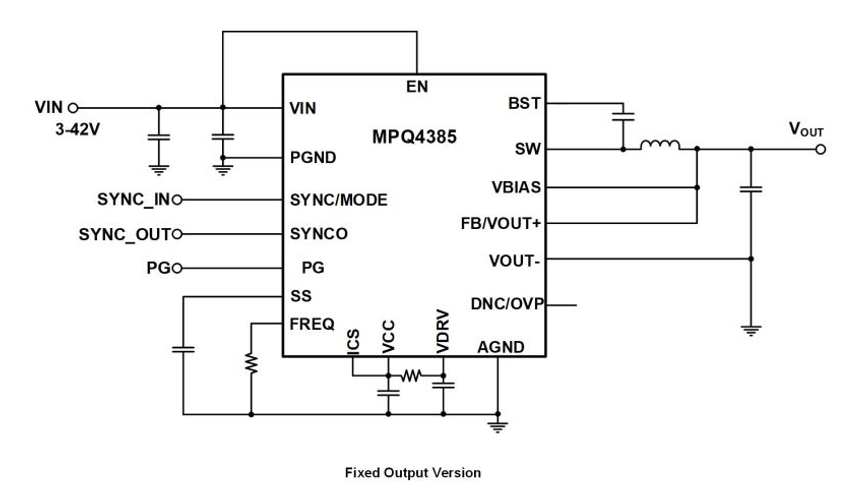

MPQ4385原理图
MPS技术硬件优势（实测对比）

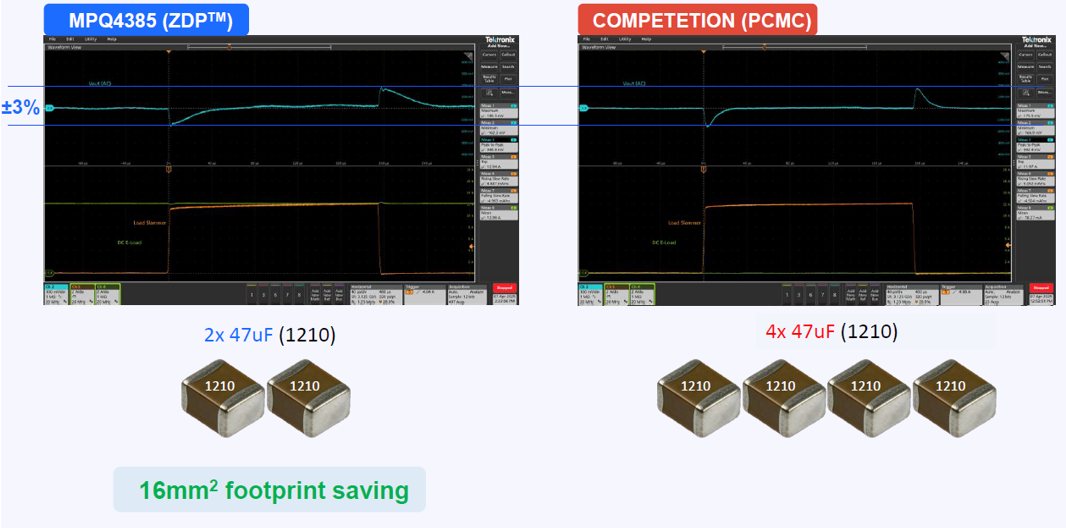

同等稳压精度（输出电压误差±3%）前提下：MPQ4385仅需2颗47μF输出电容，同规格竞品普通控制方案需要4颗47μF电容，可节省16mm² PCB布板面积，降低物料成本。
影响环路稳定性的外围器件
1.功率电感L：电感值越大，环路带宽越低；电感越小，带宽越高；
2.输出电容Cout：容值越大，带宽越低；容值越小，带宽越高；MLCC陶瓷电容存在直流偏置容值衰减，计算必须使用实际有效容值；
3.开关频率Fsw：低频搭配大电感、大电容，稳定性更好；高频搭配小体积器件，缩减PCB面积；
4.反馈前馈电容CFF：可引入相位零点，提升相位裕度，优化瞬态响应，是内置补偿芯片的低成本优化方案。
时域波形判稳：一眼看懂相位裕度

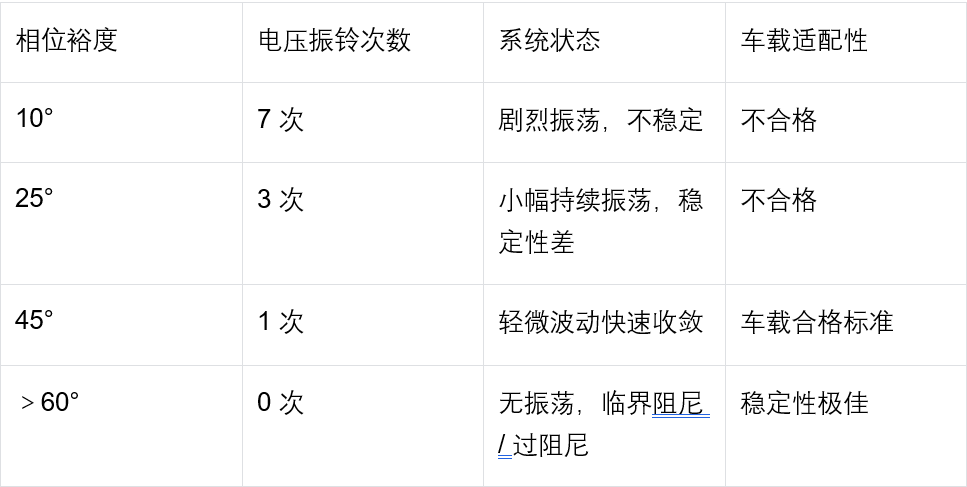

负载阶跃后输出电压出现的振荡波形称为振铃，振铃次数和相位裕度存在固定对应关系，查表快速判断稳定性：
实测工况示例

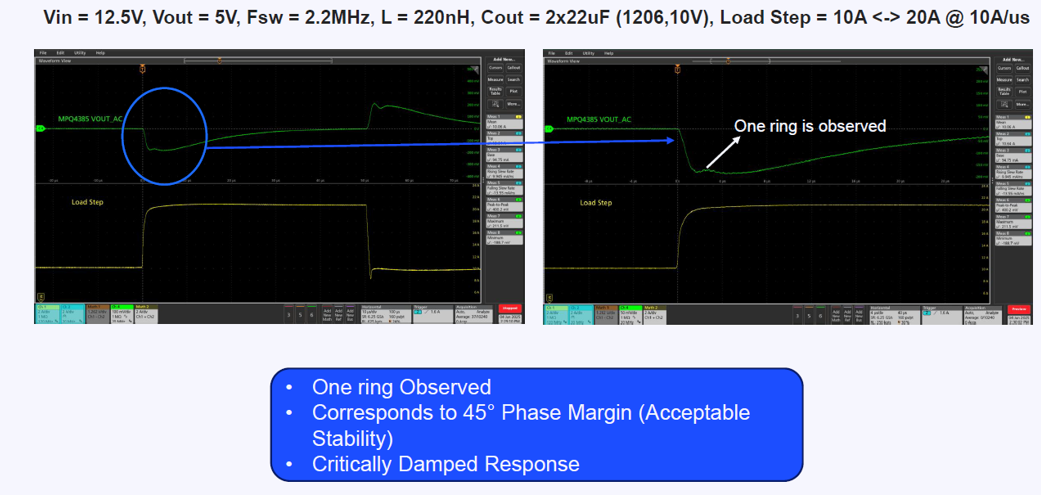

输入12.5V、输出5V、开关率2.2MHz、电感220nH、输出电容2颗 22μF 1206 MLCC，负载阶跃10A↔20A，电流变化速率10A/μs。
示波器波形仅出现1次振铃就回归稳态，对应相位裕度约45°，满足车载设计最低标准，在响应速度与稳定性之间达到平衡。

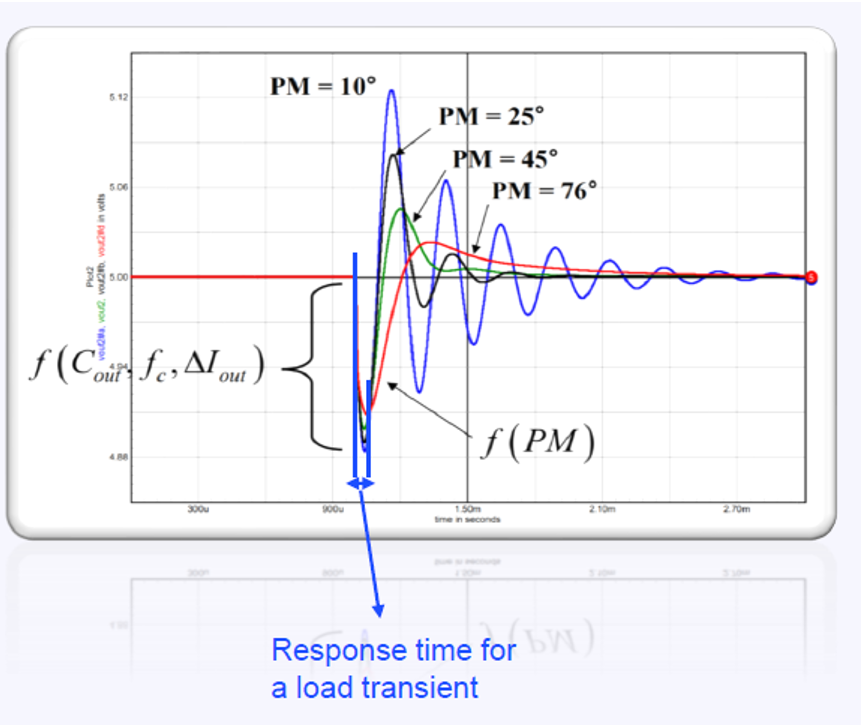

振铃与相位裕度对应波形图
时域3种环路带宽估算方法
环路带宽代表电源响应速度，时域依托负载瞬态波形就能测算，结果和频域伯德图高度吻合，三种方法各有适用场景：
01 振铃频率法
通过电压振荡频率估算带宽，操作直观。
局限：仅适合振荡明显、相位裕度低的系统；高相位裕度无振铃场景无法使用。
02 响应时间法（通用首选，推荐日常调试）
计算公式：带宽 BW ≈ 0.35 / Tr
Tr：负载跳变后，输出电压从10%恢复至90%稳态值的时间。

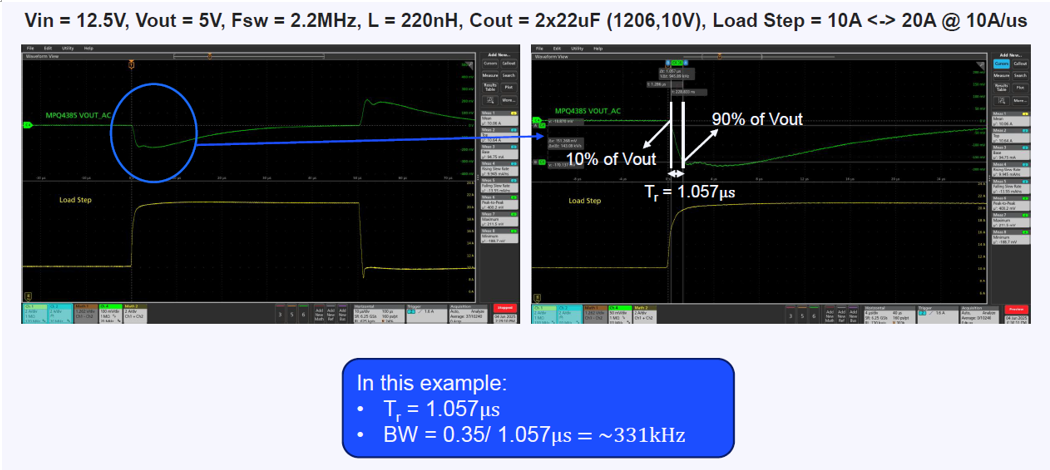

实测演算：本次测试 Tr=1.057μs BW=0.35 ÷ 1.057μs ≈ 331kHz
03 下冲能量法（需修正MLCC容值衰减）
负载电流突增时输出电容放电，产生电压下冲，依靠下冲幅度计算带宽：
计算公式：f₀ = ΔIout ÷ (2 × π × ΔVout × Cout)
ΔIout：负载阶跃电流变化量；ΔVout：输出电压下冲幅度；Cout：输出电容有效容值。

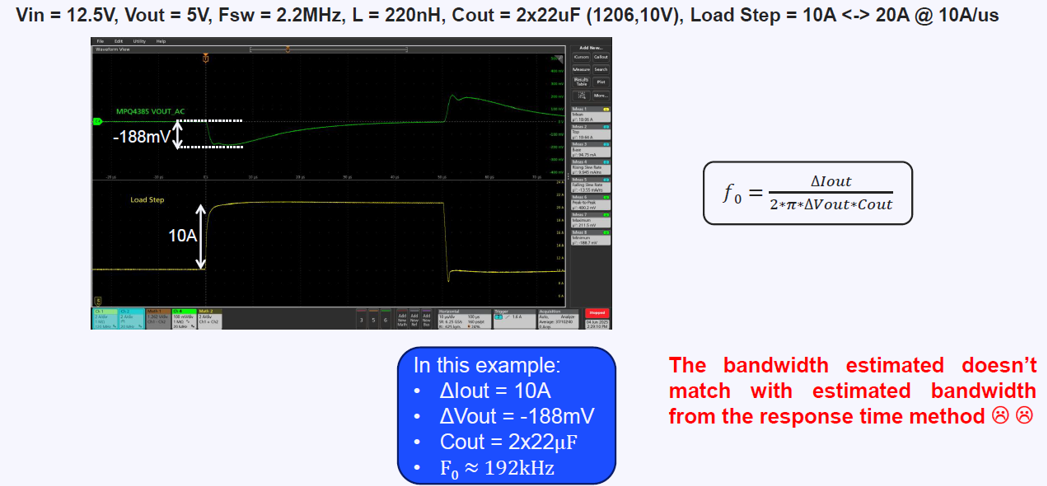

关键实操提醒：MLCC陶瓷电容加直流电压后实际容量会衰减，本案例标称单颗22μF，5V偏压下实际仅13.16μF，两颗并联有效容值=26.4μF。代入数据修正后，测算带宽≈326kHz，和频域实测306kHz基本匹配。
三种方法总结区分
振铃频率法：快速肉眼判断，高相位裕度场景失效；
响应时间法：通用性最强，无需电容参数，调试首选；
下冲能量法：直观体现输出电容对瞬态性能的影响，必须校正MLCC直流偏置衰减。
瞬态性能优化：前馈电容CFF设计实操
绝大多数内置补偿DC-DC芯片原生瞬态响应有限，在反馈分压电阻并联前馈电容CFF，是低成本优化环路稳定性的最优方案。
工作原理
CFF在反馈环路引入相位零点，提供相位抬升，抵消系统相位滞后，拓宽环路带宽；但电容不能过大，否则带宽过高、相位裕度不足，反而引发振荡。
标准化设计步骤
1.根据目标输出电压，确定反馈分压电阻R1、R2（本案例 R1=100kΩ，R2=19.1kΩ）；
2.不加CFF，时域/频域测出原始环路带宽；
3.以原始带宽为零点、极点几何平均值，计算理论CFF容值；
4.匹配标准电容档，实测验证波形。
实测优化效果
- 计算理论值28.6pF，选用标准33pF电容；
- 无CFF：带宽139kHz，相位裕度45°；

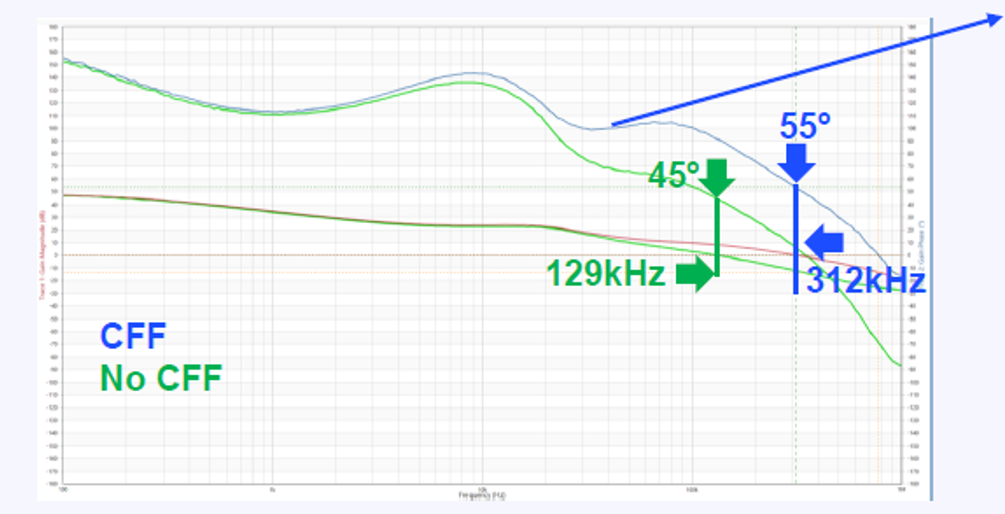

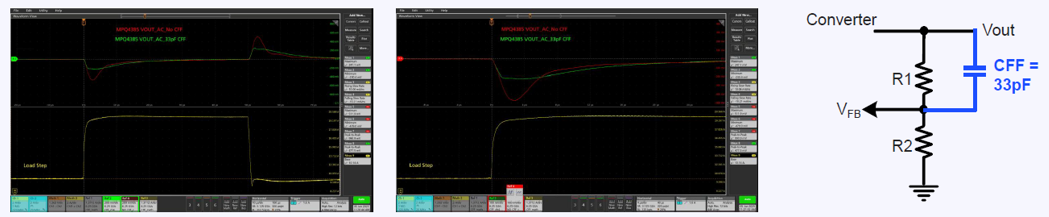

- 增加33pF CFF：带宽拓宽至312kHz，相位裕度提升至55°，瞬态响应速度翻倍。
- 补充提醒：CFF过小，零点、极点频率过高，无优化效果；CFF过大，带宽超标，相位裕度下跌，极易振荡，需结合波形微调。
总结
1.车载电源调试优先用时域负载瞬态测试，设备便宜、贴合真实行车工况，替代高价频域分析仪；
2.相位裕度快速判定：负载阶跃振铃1次≈45°（车载最低合格线），振铃越多稳定性越差；
3.带宽估算优先用响应时间法，使用下冲法时务必校正MLCC直流偏置容值衰减；
4.测试负载阶跃上升沿要足够快，才能完整激励环路，暴露隐藏稳定性问题；
5.内置补偿降压芯片，搭配反馈前馈电容CFF，低成本提升瞬态响应与环路稳定冗余。
在汽车电气化持续升级的背景下，电源系统的可靠性决定着整车电子架构的运行状态。熟练掌握时域分析方法与环路优化技巧，能够有效缩短车载电源的研发、调试周期，打造出安全、高性能的车载供电系统。
