在这种用例中,我们将MagAlpha角度传感器应用于BLDC电动工具。

采用MPS的精确角度解决方案,全部三个霍尔单元都由一个MA102替代
电动工具越来越多地采用无刷直流电机来提高效率和可靠性。传统上,三个离散霍尔单元被置于转子磁体附近用于电机换向,它不仅需要与电机定子精确对准,而且在制造过程中通常还需要额外的校准步骤,这导致了额外的生产步骤,从而增加了成本。

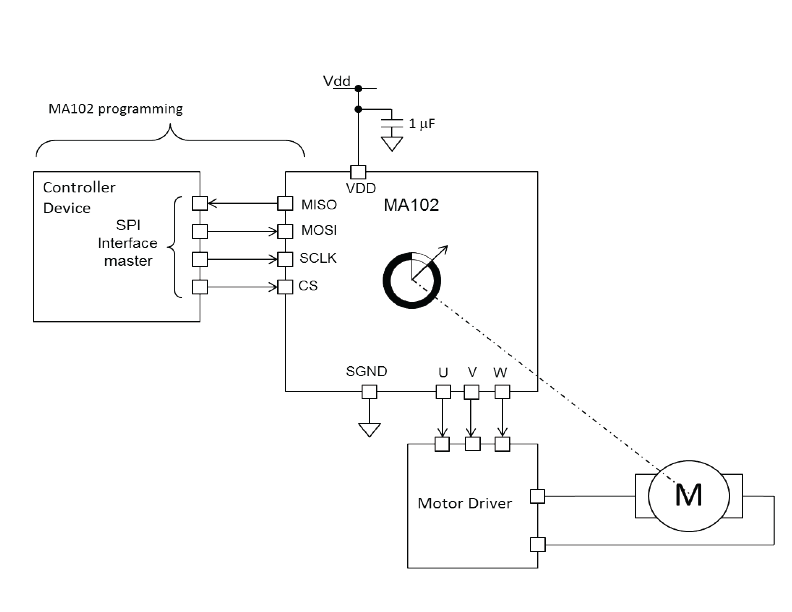

采用MPS的精确角度解决方案,所有三个霍尔单元都由单个MA102替代。MA102提供UVW输出,能够以更高的角精度实现电机换向。它减少了器件数量并提高了效率。而且,MA102的对准方式可通过电子方式进行调整,从而避免了额外校准步骤产生的高昂成本。
MA102还具有其他特性,包括:
- UVW输出可复制离散霍尔单元的输出,无需更改固件
- 非接触式传感,使用寿命长
- 0.6度的磁角度精度
- MA102可升级到MA302(插槽可兼容),以提供用于扭矩计算的速度和位置
- 采用小尺寸3x3 mm2 QFN封装
- UVW输出具有12位重复能力
- 快速采集,以在0至60,000 rpm的电机速度下进行精确的角度测量
- SPI串行接口,用于8位角度读取和芯片配置
- UVW信号,使用2极磁体进行1至8极对仿真块换向;为差分信号提供互补/ UVW信号
- 用于诊断检查的可编程磁场强度检测
- 侧轴贴装具线性化
- 3.3V电源电压
- -40°C至+ 125°C的工作温度
