MP174

新设计不推荐使用

700V 非隔离式离线调节器,输出电流高达 400mA



了解更多我们的评估板套件
咨询工程师或询价

产品描述

MP174是一款原边控制调节器,可以在无光耦合器的条件下提供精确的恒定电压(CV)调节。MP174支持降压、升降压、升压和反激拓扑。它内部集成了700V MOSFET,可简化结构,节约成本,是离线低功率应用的理想之选,如家用电器和备用电源。MP174是一款绿色节能型调节器。随着负载的减少,它的峰值电流和开关频率均会随之降低。这种特性使其在轻载时能达到极高的效率,有效地提升了芯片的整体平均效率。MP174具备多种保护功能,包括热保护(OTP)、VCC欠压锁定保护(UVLO)、过载保护(OLP)、短路保护(SCP)和开环保护。MP174有小体积的TSOT23-5封装和SOIC-8封装可选。

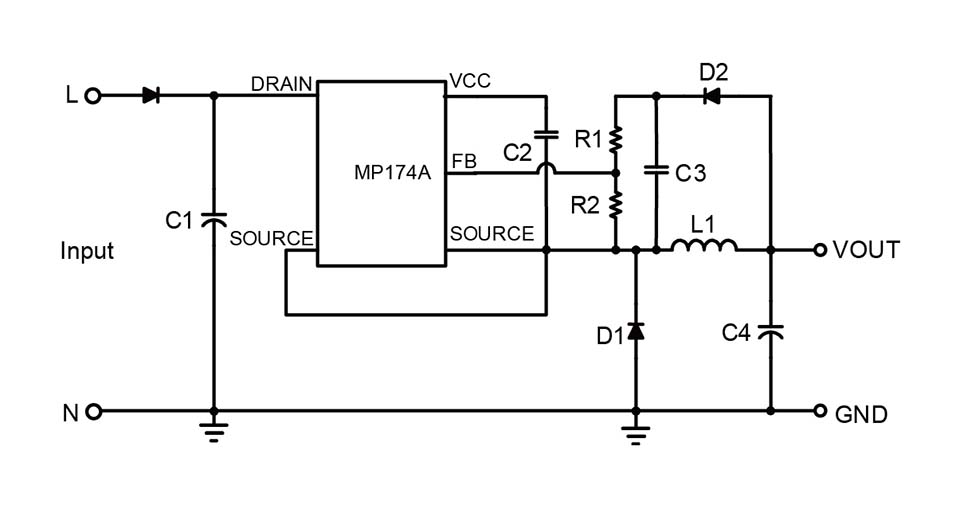

产品特性

  • 原边 CV 控制,支持降压、升降压、升压和反激拓扑
  • 集成了 700V/13.5Ω MOSFET 和高压启动电流源
  • 高达 5W 输出功率
  • 最大 DCM 输出电流小于 250mA
  • 最大CCM 输出电流小于 400mA
  • 低 VCC 工作电流
  • 频率折返
  • 最大频率限值
  • 峰值电流调节
  • VCC 自供电
  • OTP、UVLO、OLP、 SCP、开环保护

技术参数

  • Vac (max) (V)305
  • Vfb (V)2.5
  • Vbr (V)700
  • Rds(on) (Ω)13.5
  • fsw (max) (kHz)83
  • Isw Limit (mA)660
  • Iout (DCM) (max) (mA)250
  • Iout (CCM) (max) (mA)400
  • Pout (max) (W)5
  • Vac (min) (V)20
  • Power Range DefinedNo
  • Control MethodOn-Off
  • PackageSOIC-8, TSOT23-5
  • GradeCatalog
  • TypeBuck Regulator
  • No-Load Pout (max) (mW)30
  • Iregulator (mA)4.1
  • Ileak (µA)10

通用输入、非隔离式离线调节器评估板

EV174-J-00A 是 MP174 的评估板。MP174是一款原边控制调节器,可以在无光耦合器的条件下提供精确的恒定电压(CV)调节。MP174支持降压、升降压、升压和反激拓扑。

EV174-J-00A 评估板设计用于降压应用。EV174-J-00A 通常可驱动 3.6W,负载为 12V/300mA,电压为 85VAC 至265VAC,频率为 60/50Hz。

EV174-J-00A 具有极高的效率,且符合 IEC61000-4-5 浪涌抗扰度测试(Surge Immunity)和 EN55022 传导 EMI 要求。MP174 具有各种保护功能,包括过温保护(TSD)、VCC 欠压锁定保护(UVLO)、过载保护(OLP)、短路保护(SCP)和开路保护。

MP174GJ 采用 TSOT23-5 封装。

¥ 175.50 + tax



Universal Input, Non-Isolated Off-line Regulator Evaluation Board

The EV174-S-00A Evaluation Board is designed to demonstrate the capabilities of MP174. The MP174 is a primary-side constant voltage regulator providing accurate constant voltage (CV) regulation without Opto-coupler. It supports Buck, Buck-Boost, Boost and Flyback topologies.

The EV174-S-00A Evaluation Board is designed as Buck application. EV174-S-00A typically drives a 3.6W with a 12V/300mA load from 85VAC to 265VAC, at 60/50Hz.

The EV174-S-00A has an excellent efficiency and meets IEC61000-4-5 surge immunity and EN55022 conducted EMI requirements. MP174 features various protections, including thermal shutdown (TSD), VCC under-voltage lockout (UVLO), over-load protection (OLP), short- circuit protection (SCP), and open loop protection.

MP174GS is available in SOIC8 package

¥ 175.50 + tax
