MP28115

MP28115

NOT RECOMMENDED FOR NEW DESIGNS

4A, 1.5MHz同步降压变换器

ALTERNATIVE PART

NRFND Datasheet

MP28115 continues to be in production for existing customers. Please consider this alternative for new designs:

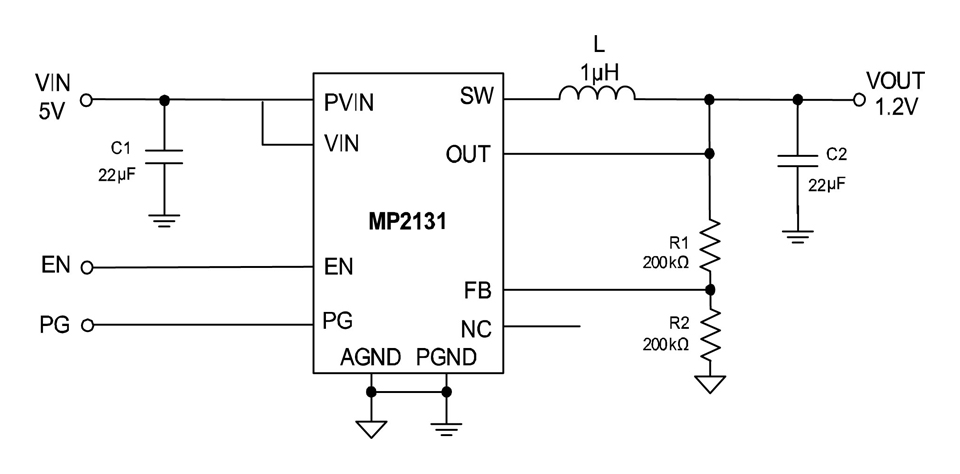

MP2131GG-Z

4A、5.5V、1.2MHz、高效率、COT 同步降压变换器，具有电源正常输出指示（PG）和自动放电功能

Features & Benefits

2.7 V 至 5.5 V 宽工作输入电压范围
输出电压低至 0.6 V
4 A 输出电流
35 mΩ 和 18 mΩ 内部功率 MOSFET
峰值效率大于 96%
轻载效率大于 80%
低静态电流：19 μA
频率为 1.2 MHz
压差 100% 占空比
0.5 ms 内部软启动时间
用于供电时序的使能（EN）和电源正常信号
EN 关断自动放电功能
带打嗝保护模式的短路保护
采用 QFN-12（2mm x 2mm）封装

… and many more!

详情

MP28115是一款具有内部补偿功能的1.5MHz定频 PWM 同步降压调节器。MP28115可在2.7V 至 6V的输入电压范围内工作，提供0.8V 至0.9xVIN的可调输出电压和高达4A的负载电流。MP28115集成了一个60mΩ上管开关和一个60mΩ同步整流器，无需外接肖特基二极管，因此更高效。通过峰值电流控制模式和内部补偿功能，采用MP28115的解决方案可以最大限度降低占板空间和组件数量。它提供的故障状态保护功能包括带打嗝模式的短路保护、逐周期电流限制和过温关断保护。其他功能包括频率同步输入、内部软启动和电源正常输出指示。

MP28115 采用小尺寸10 引脚3mm × 3mm QFN 封装。
