MP4322
Session textval
Session Titefor popup
详情
MP4322 是一款频率可调(350kHz 至 2.5MHz)的同步降压开关变换器。它内部集成上下管功率 MOSFET(分别为 HS-FET 和 LS-FET),并可通过峰值电流模式控制提供高达 2A 的高效率输出电流 (IOUT)。
其 3.3V 至 36V 的宽输入电压 (VIN) 范围和 42V 负载突降容限可适应汽车输入环境中的各种降压应用,而 1μA 的关断电流 (ISD) 则允许器件用于电池供电应用。
MP4322 通过在轻载条件下降低开关频率 (fSW) 来减少开关和栅极驱动器损耗,从而实现全负载范围内的高功率转换效率。
MP4322 提供开漏电源正常 (PG) 信号以指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。该器件还提供频率折叠功能以防止启动期间电感电流 (IL) 的失控,并能通过过温关断保护提供可靠的容错操作。MP4322 还为汽车冷启动条件提供高占空比和低压差 (LDO) 模式。

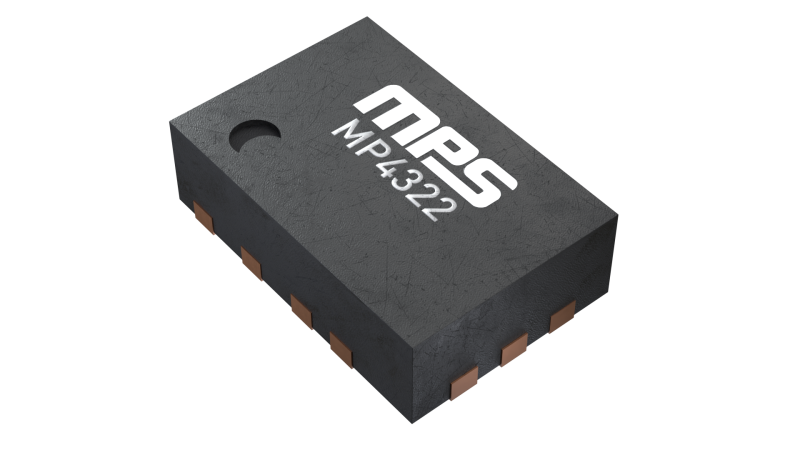

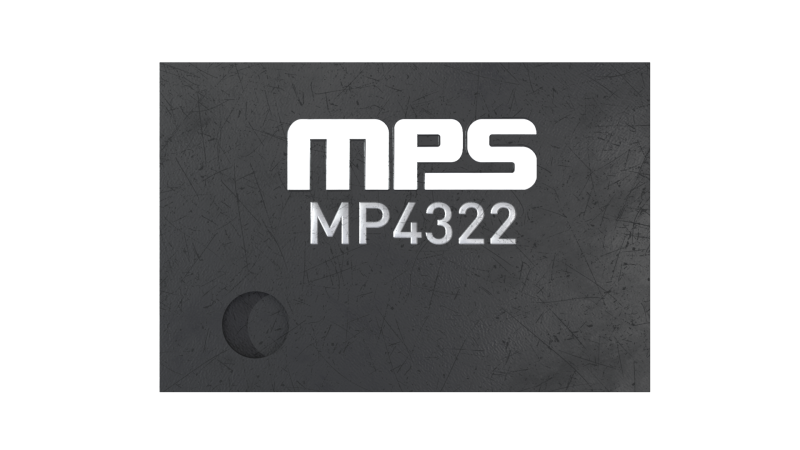

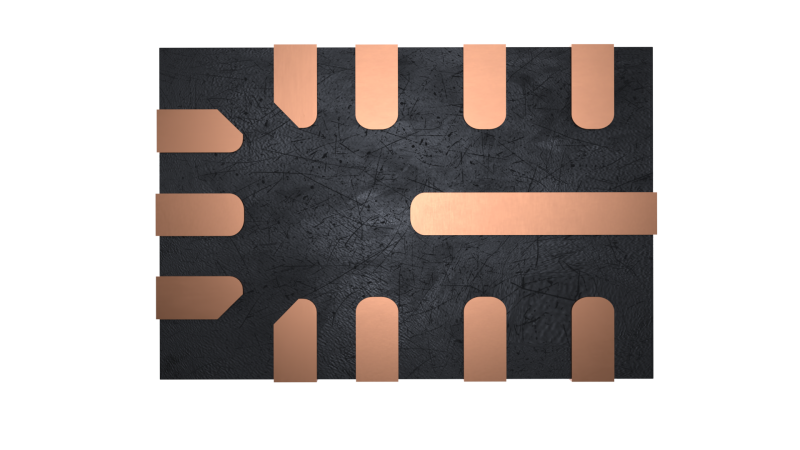

MP4322 采用侧面镀锡的 QFN-12 (2mmx3mm) 封装。
- 显示更多 显示较少
产品特性和优势
- 为汽车应用二级市场而设计:
- 42V 负载突降容限
- 支持 3.1V 的冷启动条件
- 高达 2A 的连续输出电流 (IOUT)
- 高达 36V 的耐受电压
- -40°C 至 +125°C 的结温 (TJ) 范围
- 可延长电池寿命:
- 1μA 关断电源电流 (ISD)
- 20μA 睡眠模式静态电流 (IQ)
- 高级异步调制 (AAM) 模式可提高轻载效率
- 可改善散热的高性能:
- 集成 70mΩ/50mΩ MOSFET
- 65ns 最短导通时间 (tON_MIN)
- 50ns 最短关断时间 (tOFF_MIN)
- 针对 EMC/EMI 进行了优化:
- 频谱扩展 (FSS) 调制
- 对称 VIN 引脚排布
- 符合 CISPR25 5 类标准
- 350kHz 至 2.5MHz 的可调开关频率 (fSW)
- MeshConnectTM 倒装芯片封装
- 附加功能:
- 电源正常(PG) 输出
- 低压差 (LDO) 模式

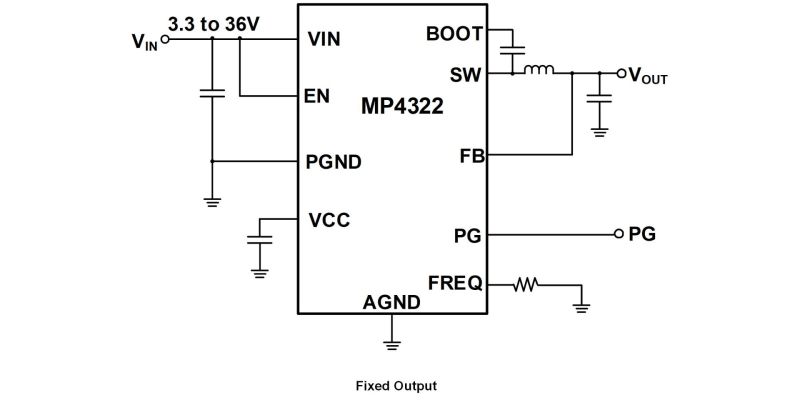

- 固定输出选项:1V、1.8V、2.5V、3.0V、3.3V、3.8V 或 5V
- 打嗝模式过流保护 (OCP)
- 采用 QFN-12 (2mmx3mm) 封装
- 采用侧面镀锡封装
正在供货产品型号
MP4322GDE-Z MP4322GDE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
