MP6543B

MP6543B

支持霍尔信号输入的 12V/2A 3 相功率级

Datasheet

详情

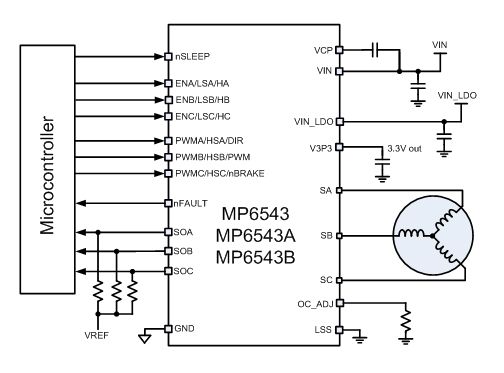

MP6543 系列产品均为 3 相无刷直流电机驱动器，集成了 3 个半桥（由 6 个 N 通道功率 MOSFET 构成）、预驱动、栅极驱动电源和电流采样放大器。MP6543 的每个半桥都有使能（ENABLE）和 PWM 输入功能。MP6543A 具有独立的高侧和低侧输入，MP6543B 具有霍尔元件输入。其他部分大体相同。除非另有说明，本文对 MP6543 的引用同样适用于其他产品。

MP6543 可提供高达 2A 的连续电流（根据环温和 PCB 散热条件而定），具有可调过流保护阈值。它使用内部充电泵为高侧 MOSFET 栅极驱动供电，使用涓流充电电路来维持足够的栅极驱动电压，以便能在 100% 占空比下工作。内部安全特性有过温保护、欠压锁定（UVLO）保护和过流保护（OCP）。

MP6543、MP6543A 和 MP6543B 采用带散热焊盘的 24 引脚 3mmx4mm QFN 封装。

产品特性和优势

3V 至 12V 工作电压范围
3 个集成半桥驱动
2A 连续输出电流
MOSFET 管内阻:每个 FET 110mΩ
MP6543：ENBL 和 PWM 输入
MP6543A：LS 和 HS 输入
MP6543B：霍尔信号输入
内置 3.3V/100mA LDO 调节器
内部充电泵支持 100% 占空比工作
自动同步整流功能
欠压锁定保护（UVLO）和过温关断保护
阈值可调的过流保护（OCP）
集成双向电流采样放大器
采用 QFN-24（3mmx4mm）封装

正在供货产品型号

MP6543BGL-P MP6543BGL-Z

P&Z的含义

相关产品

EV6543B-L-01A 3V 至 12V 3 相直流无刷电机驱动器，采用霍尔输入评估板

EV6543B-L-01A 是 3 相直流无刷电机驱动器 MP6543BGL 的评估板。EV6543B-L-01A 的工作电压高达 12V。它集成了由 6 个 N 通道功率 MOSFET 组成的 3 个半桥。由装配在电机中的霍尔传感器提供转子位置信息。驱动控制信号由外部控制器（例如 MCU 或 FPGA）生成。

EV6543B-L-01A 可以直接处理霍尔信号，所以外部控制器只需提供 DIR 和 PWM 信号即可驱动电机。

¥414.60
+ 税

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MP6543BGL-Z MP6543BGL-P

包: QFN-24 (3x4)

5,000每卷

现货价格 ¥10.23 1K

数量单价
1

¥19.42
10

¥14.44
100

¥11.89
250

¥11.26
500

¥10.85
1K

¥10.23

量大请询价报价或技术支持

库存: 14,617

现在下单，可于2026 年 6 月 15 日前发货，库存达14,617片

更多数量的交货时间

更多数量预计于2026 年 6 月 24 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。
