- MP9566
MP9566
Session textval
Session Titefor popup
- 导通阻抗（mΩ）120
- 最小交流电压（V）24
- Load Current (A)3
- IsolatedYes
- 静态电流（µA）5
- Supply Current (mA)0.001
- 封装QFN-20 (3x5)
- 等级目录

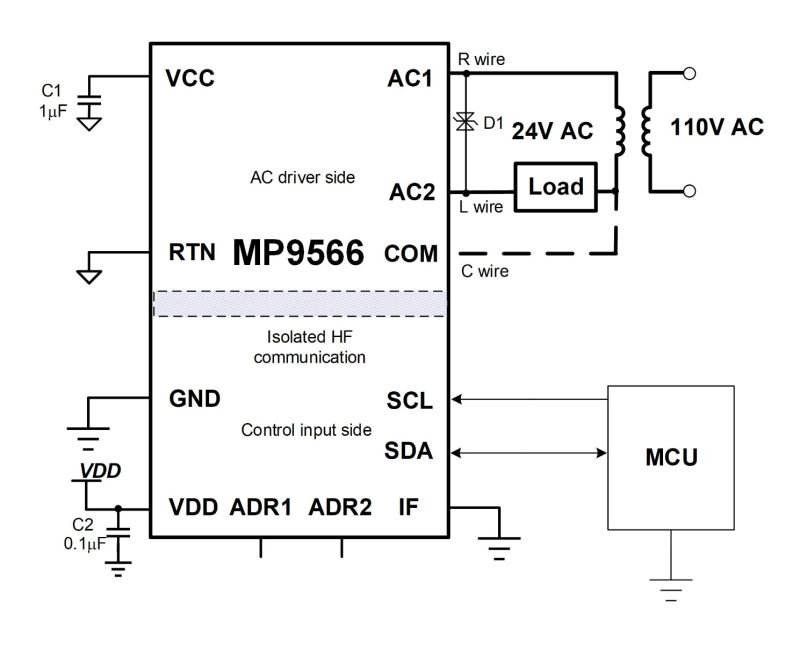

MP9566 是一款高度集成的 AC 开关。它内置背靠背 MOSFET，支持高达 55V 的额定电压和 3ARMS 连续AC电流，可以为 24VAC 应用提供超紧凑的解决方案，实现机械继电器的替换。
为实现高效率电源管理，其控制输入端与 AC 驱动端均采用超低电流供电。AC驱动端的VCC电源无需外部偏置，可在AC开关断开时由AC线路直接生成。
MP9566 通过 I2C 接口简化多路 AC 开关的系统控制，同时支持负载线检测功能。其内置高频通信机制还可在 AC 驱动端与控制输入端之间设置 1kV 全隔离屏障。
MP9566 采用零电流关断 / 零电压导通控制，在开关过程中可最大限度地减少电压/电流尖峰。
其全面的保护功能包括过流保护（OCP）、短路保护（SCP）、欠压保护（UVP）和过温保护（OTP）。
MP9566 采用节省空间的 QFN-20（3mm×5mm）封装。
-
显示更多
显示较少
产品特性和优势
- 8.5μA超低工作电流
- 可选 I2C/EN 接口
- 集成 55V、120mΩ 背靠背功率 MOSFET
- 支持 3ARMS 负载电流
- 集成 VCC 自生成电路，带充电电流限制
- PWM1/2 引脚提供隔离式 VCC 充电
- 负载线检测
- 默认零电流关断控制
- 可选零电压导通控制
- AC电压欠压锁定 (UVLO)保护
- 过流保护 (OCP)、短路保护 (SCP) 和过温保护 (OTP)
- 内置 1kV 全隔离
- AC1 和 AC2 之间具有8kV ESD 保护
- 采用 QFN-20 (3mm x 5mm) 封装
正在供货产品型号
MP9566GQV-Z MP9566GQV-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
