MPQ4230

带 I2C 接口的 36V, 6A 峰值电流, 升降压(Buck-Boost)变换器,适用于汽车功率传输,符合 AEC-Q100 认证

MPQ4230

NOT RECOMMENDED FOR NEW DESIGNS

带 I2C 接口的 36V, 6A 峰值电流, 升降压(Buck-Boost)变换器,适用于汽车功率传输,符合 AEC-Q100 认证

MPQ4230 continues to be in production for existing customers. Please consider this alternative for new designs:

MPQ4232AGVE-AEC1

预发布新品

MPQ4232AGVE-AEC1

预发布新品

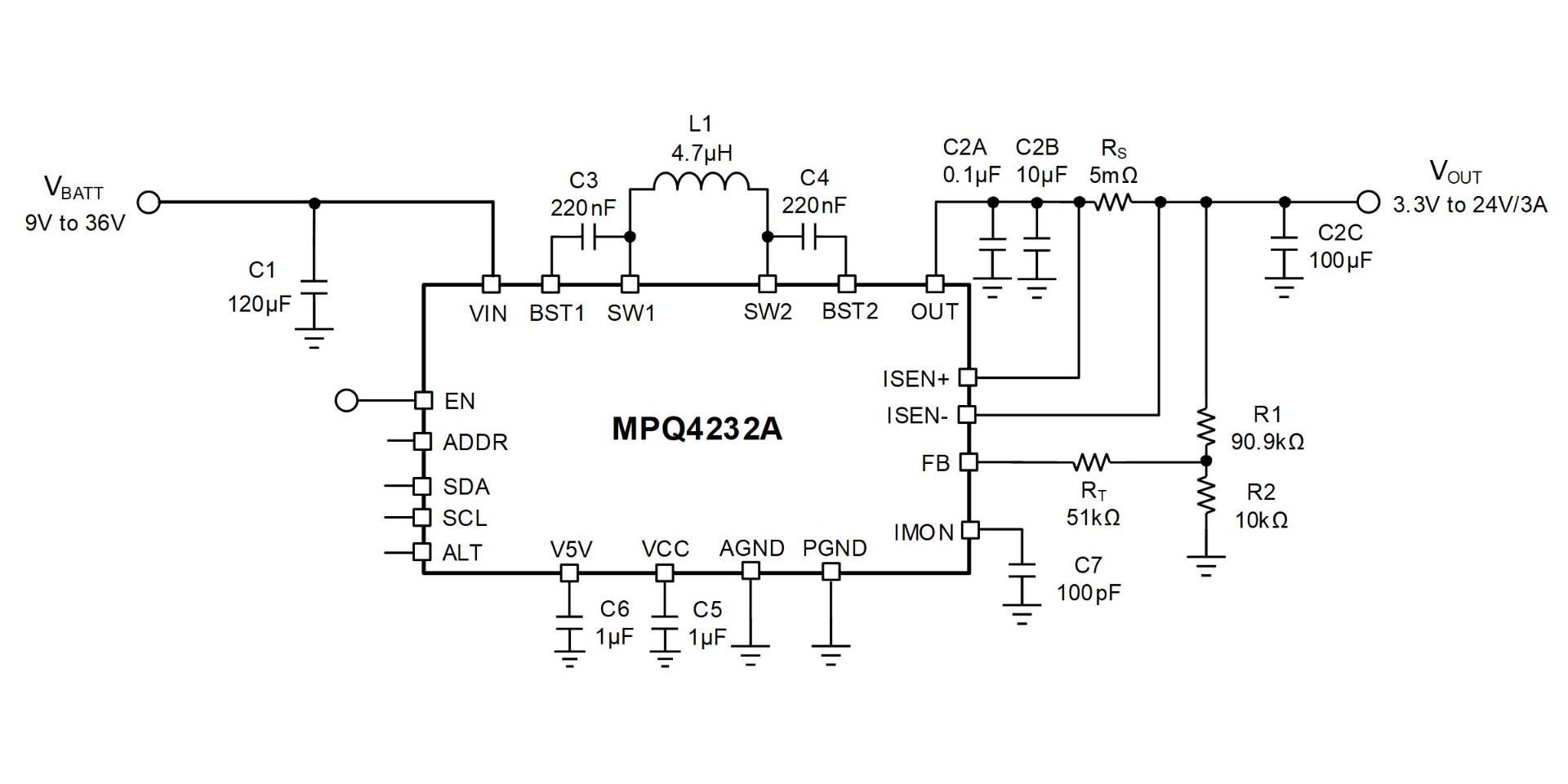

带4个集成 MOSFET 和 I²C 接口的36V、6A 升降压变换器,符合 AEC-Q100 认证

Features & Benefits

  • 集成4个集成 MOSFET 的 6A 升降压变换器
  • 3V 至 36V 工作输入电压 (VIN) 范围,2.7V压降保护
  • 1V 至 24V 输出电压 (VOUT) 范围
  • I2C 可配置参考电压 (VREF) 范围:0.1V 至 2.147V,分辨率为 1mV
  • 峰值效率高达 98.14%
  • 集成 5V/60mA 低压差 (LDO) 稳压器,为外部微控制器单元 (MCU) 供电
  • 输入或输出恒流 (CC) 限制,5%工厂调节精度
  • 精确的输出电流 (IOUT) 监控器
  • 280kHz、420kHz、600kHz 或 1MHz 可选开关频率 (fSW),带频谱扩展 (FSS)功能
  • 可选自动脉冲频率调制 (PFM) 或脉宽调制 (PWM) 模式和强制 PWM 模式
  • 通过ADDR 引脚和 I2C 寄存器支持可配置 I2C从机地址
  • 线路压降补偿
  • I2C、告警和一次性可编程 (OTP) 存储器
  • 使能 (EN) 关断被动放电
  • 采用侧面镀锡的 QFN-19 (4mmx5mm) 封装
  • 符合 AEC-Q100 等级 1 认证

… and many more!

设计资源

元件库,封装库和 3D 模型
30种以上格式 Show more
Cad Symbols 元件库 (36)
Cad Footprints 封装库 (34)
Cad 3D Models 3D 模型 (15)

EDA model is not yet available for this part.

Please enter your email address and we will notify you when it is released.

直接从MPS购买



了解更多我们的评估板套件
质量方针和证书
所有 MPS 产品都保证无铅,无卤素,并且遵守 RoHS 规范。详情请见“环境认证”。
