MEZS7-1S-4SPDPowerbank continues to be in production for existing customers. Please consider this alternative for new designs:
MEZS7-PDPowerBank-MP2651

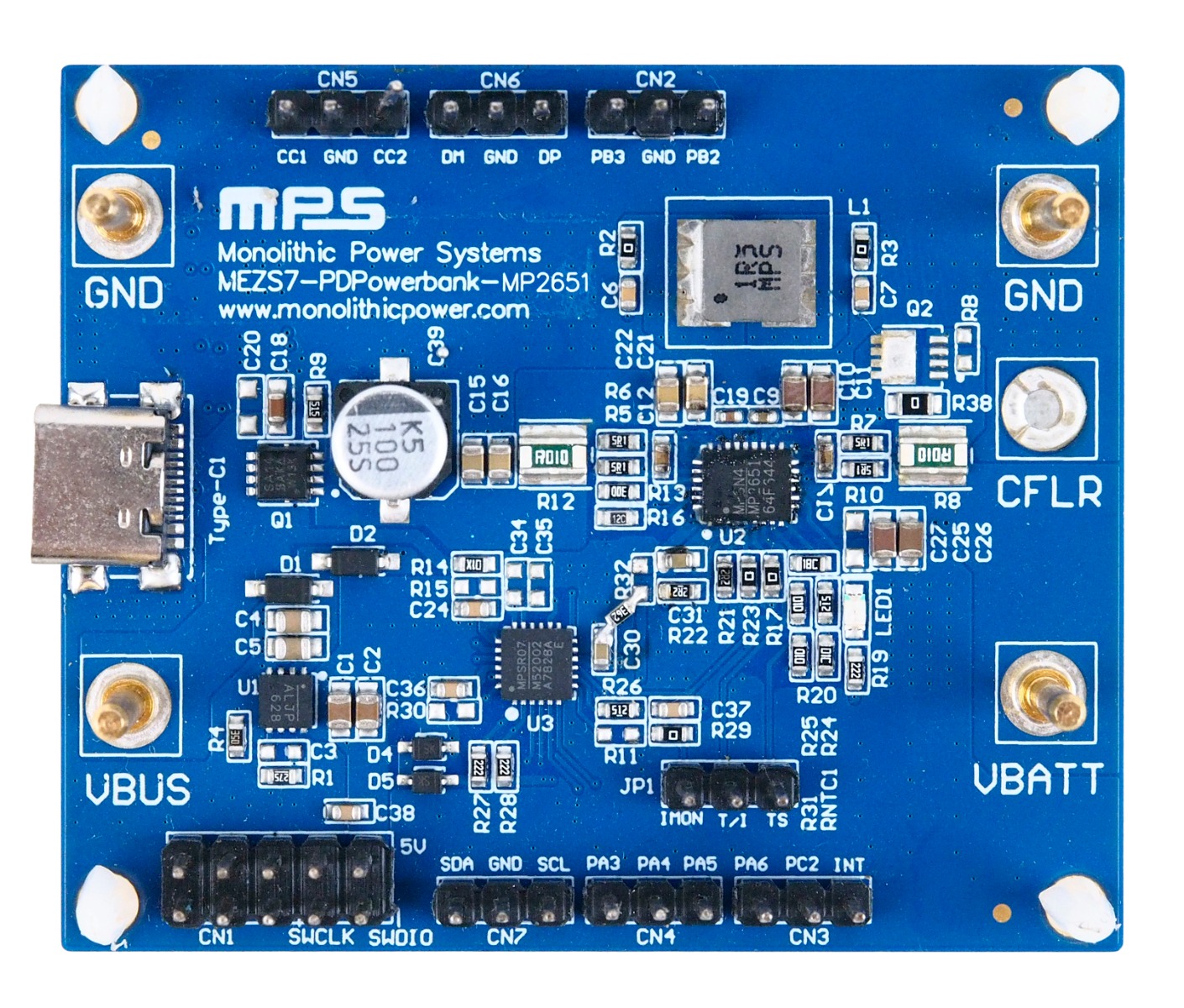

MEZS7-PDPowerBank-MP2651
全集成升降压充电器IC解决方案模块, 适用于 2 至 4 节串联双向 USB PD 移动电源
Features & Benefits
- 适用于 2 至 4 节串联电池组的升降压充电器IC
- 4V 至 22V 工作输入电压 (VIN)范围
- 支持高达 26V 的耐受电压，采用外部 MOSFET时更可高达 28V
- 降压和升压模式之间平滑切换
- 可配置最大输入电流 (IIN) 限值和最小 VIN 限值
- 高达 6A 的可配置充电电流
- 高达 4.67V/节的可配置电池满电电压，精度为 0.5%
- 输出兼容 USB PD 3.0 源模式
- 源模式下具有 4V 至 21V 可配置IN输出电压 (VIN_SRC)，20mV步长
- 高达 6A 的输出电流 (IOUT) ， 50mA步长
- 500kHz 至 1.2MHz 可配置开关频率 (fSW)
- I2C 或 SMBus 主机控制接口，可支持灵活的参数设置
- 输入电源状态指示器
- 集成 10 位模数转换器 (ADC)，用于充电模式和源模式下的监控
- 模拟输出引脚可监控充电电流
- 输入和电池过压保护 (OVP)
- 源模式下的输出短路保护 (SCP)
- 电池缺失检测
- NTC 引脚浮空检测
- 集成 N 沟道 MOSFET 驱动器，用于输入功率直通或 OVP
- 可配置 JEITA 电池温度保护
- 热调节和过温关断保护
… and many more!
正在供货产品型号
MEZS7-1S-4SPDPowerbank
相关产品
MP2651GVT I2C 控制、USB PD 6A 升降压充电器 IC，具有 OTG/源模式，适用于 1 至 4 节串联电池应用
MPL
MP2651 是一款升降压充电器 IC，专为 1 至 4 节串联电池组设计。它支持 4V 至 22V 的宽输入电压 (VIN) 范围为电池充电。其升降压拓扑允许电池电压 (VBATT) 高于或低于 VIN。
MP2651在连接输入时工作于充电模式。它测量 VBATT 并分四个阶段为电池充电：恒流涓流充电、恒流预充电、恒流快速充电和恒压充电。另外还提供充电截止和自动再充功能。
MP2651 集成了输入电流 (IIN) 限制和 输入电压（VIN）限制功能，以避免输入电源过载，此项特性也符合 USB 和 PD 规范。在源模式下，该器件可提供 3V 至 21V 的宽 VIN范围，并具有高分辨率的输出电流 (IOUT) 限值。
MP2651可在源模式下通过I2C /SMBus 接口配置充电和放电参数，包括IIN 限值、VIN 限值、充电电流、电池满电调节电压、输出电压 (VOUT) 和 IOUT。该器件采用寄存器提供状态和故障信息，同时提供全面的保护功能，包括输入过压保护 (OVP)、电池OVP、CFLR OVP、过温关断保护和可配置定时器以防止对没电的电池进行长时间充电。该器件还可将芯片温度限制在可配置阈值之内，以确保安全运行。
MP2651 采用 TQFN-30 (4mmx5mm) 封装。
