MP6545A
Session textval
Session Titefor popup
- 最小输入电压（V）4.5
- 最大输入电压（V）45
- 相数3
- 最大输出电流（A）2.5
- 集成霍尔传感器No
- 集成功率MOSFETYes
- 集成电流采样放大器No
- 输入逻辑上管和下管
- 等级目录
- 封装QFN-28 (4x5), TSSOP-28EP
MP6545A 是一款用于驱动直流无刷 (BLDC) 电机或其他负载的3相功率级 IC。
MP6545A 可在 4.5V 至 45V 的输入电压 (VIN) 范围内工作。在适当的环境温度 (TA) 和 PCB 布局下，每相输出电流(IOUT)可高达 2.5A。
MP6545A 的每个半桥都具有唯一独立的GND 引脚。这些 GND 引脚通过外部分流电阻实现电流测量功能，可满足不同应用的要求。
MP6545A提供内部安全与诊断功能，如过流保护 (OCP)、输入过压保护 (OVP)、输入欠压锁定 (UVLO) 保护和过温关断保护。
MP6545A 的每个输出引脚都有独立的上管(HS) 和下管 (LS) 输入引脚。MP6545A 采用 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装。
-
显示更多
显示较少
产品特性和优势
- 4.5V 至 45V 工作输入电压 (VIN) 范围
- 2.5A 最大输出电流 (IOUT_MAX)
- 三通道半桥 (HB) 驱动器
- 每个 MOSFET 都具有150mΩ 低导通电阻 (RDS(ON))
- 保护功能：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压锁定 (UVLO) 保护
- 过温 (OT) 关断保护
- 故障指示输出

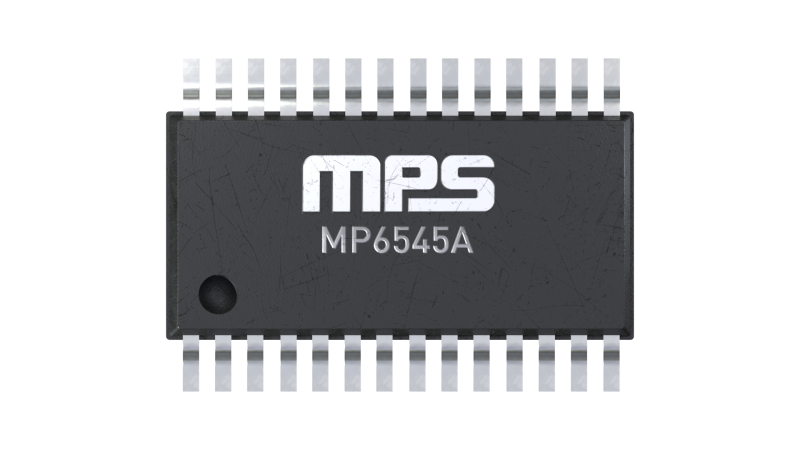

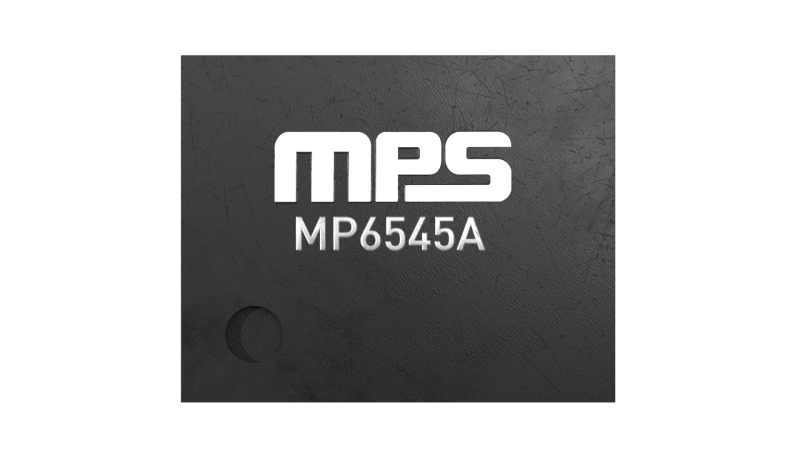

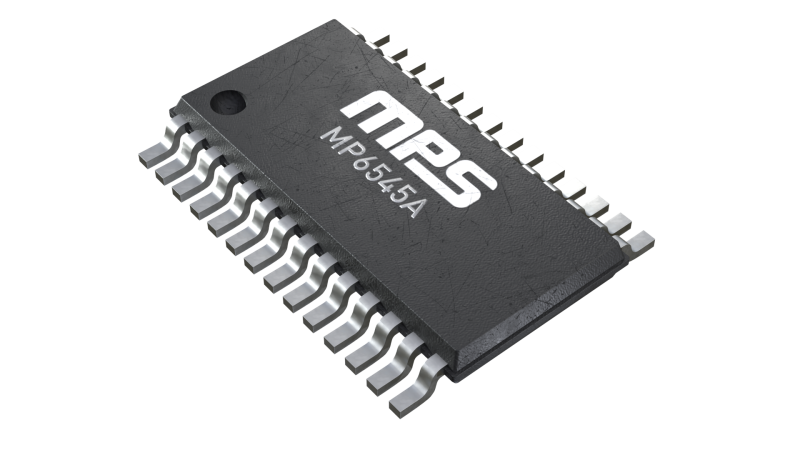

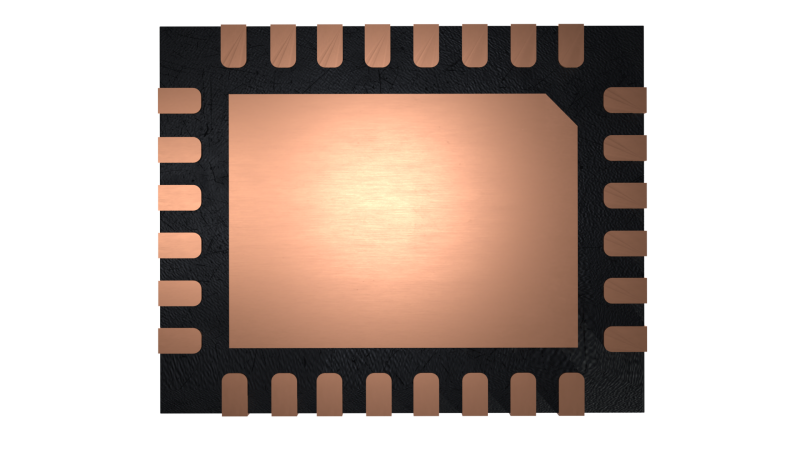

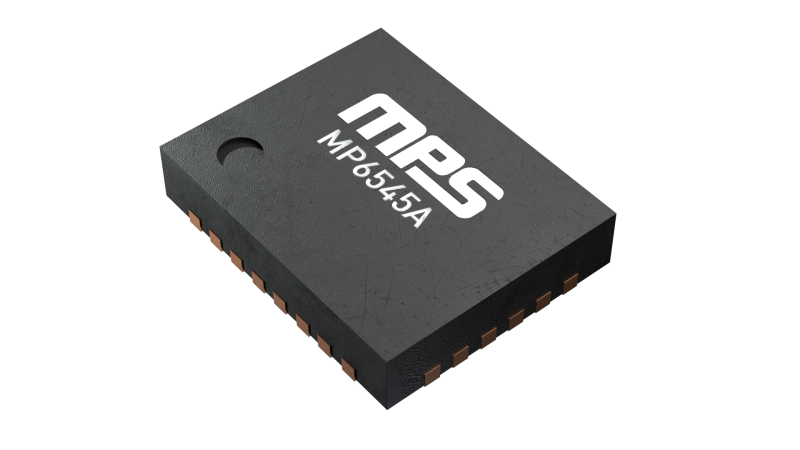

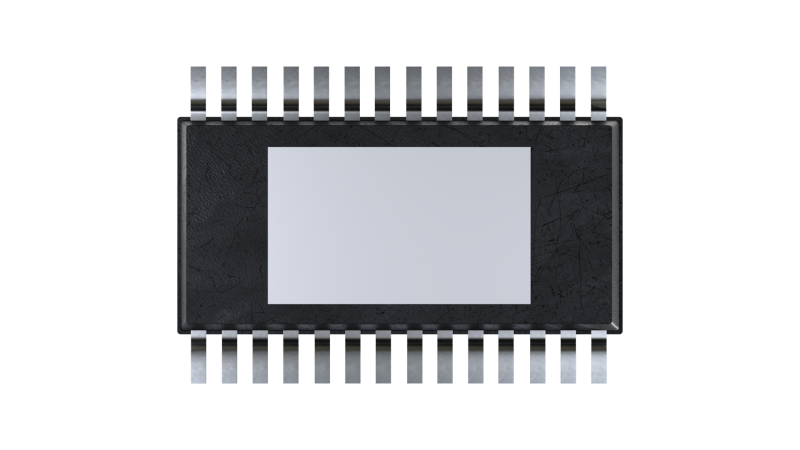

- 提供 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装
正在供货产品型号
MP6545AGV-Z MP6545AGV-P MP6545AGF-Z MP6545AGF-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
