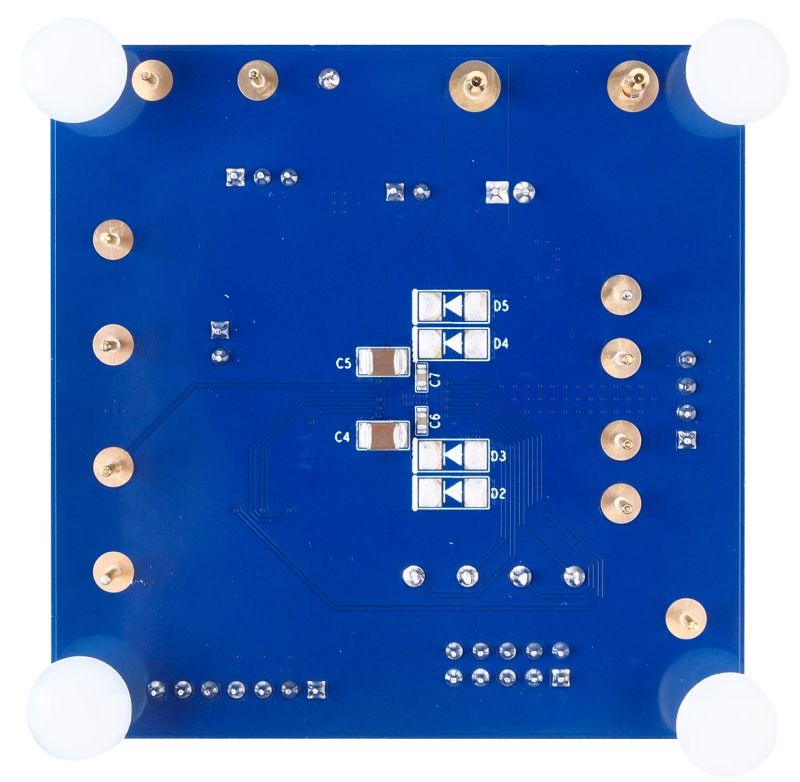

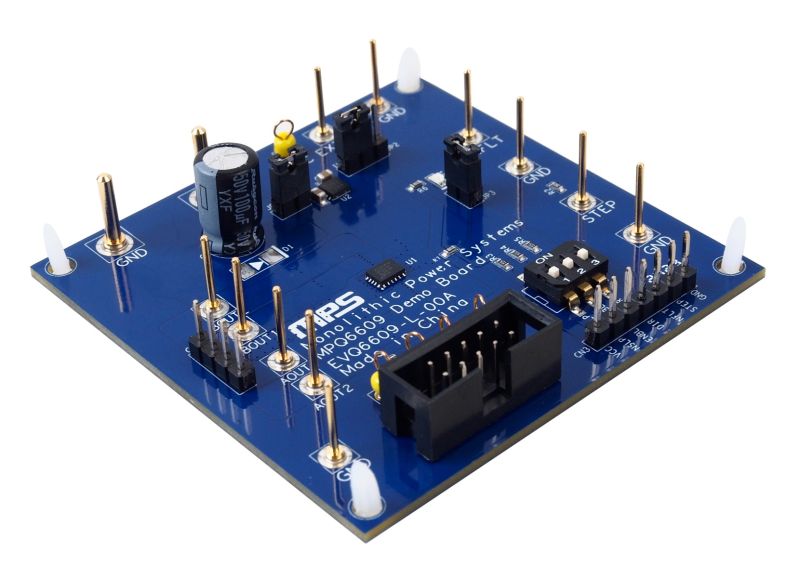

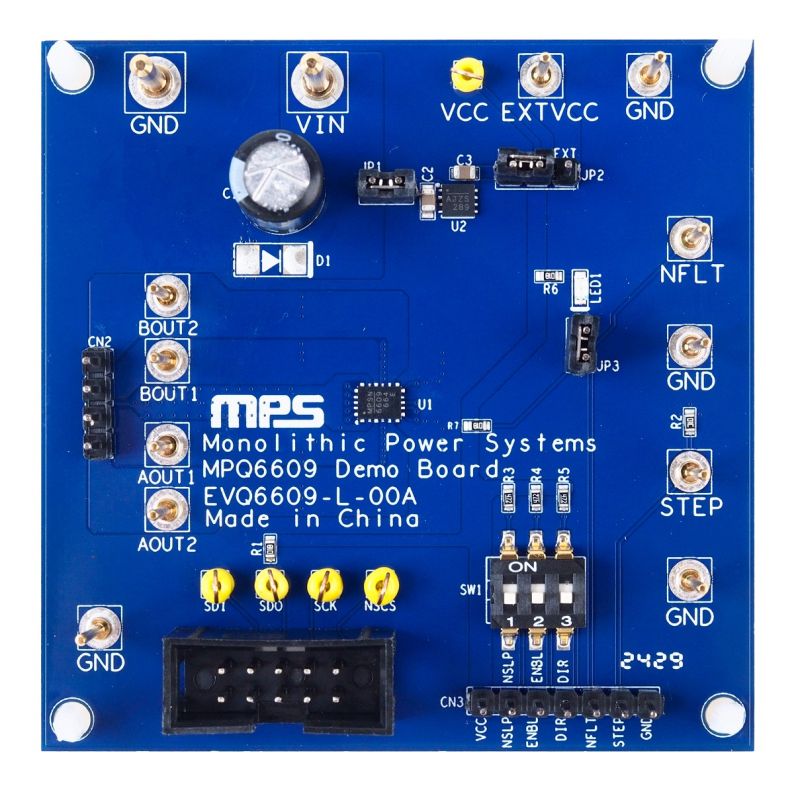

EVQ6609-L-00A 是用于展示 MPQ6609-AEC1 功能的评估板。MPQ6609-AEC1 是一款内置索引器并具有内部电流调节功能的步进电机驱动器。它适用于前照灯位置调节、电子膨胀阀 (EXV) 和电子控制阀 (ECV) 步进电机、抬头显示器 (HUD) 以及 HVAC 步进电机等应用。

MPQ6609-AEC1 的输入电压 (V_IN)范围为 4V 至 32V。它能提供高达 1A 的每相电机电流，可驱动双极或单极步进电机，并支持全步、半步、1/4步、1/8步、1/16 步和 1/32 步进模式。

MPQ6609-AEC1 具备自动保持电流模式。当不需要全电流时（例如电机停止或轻载条件下），它可以自动降低绕组电流以节省功耗。该模式可保持电机的步进位置。

MPQ6609-AEC1 还提供失速检测功能，该功能通过测量电机的反电动势 (BEMF) 并将其与预设值进行比较来实现。

MPQ6609-AEC1的内部安全功能和诊断功能包括欠压锁定 (UVLO) 保护、过压保护 (OVP)、过流保护 (OCP)、负载开路检测 (OLD)、失速检测、过温警告 (OTW)、过温关断 (OTS) 和低温检测 (LTD)。

MPQ6609-AEC1 采用小尺寸 QFN-18 (3mmx4mm) 封装。它具有出色的散热性能，在 EVQ6609-L-00A 驱动 1A 电机电流且 V_IN 为 12V 的条件下，温升约为高于环境温度 (TA) 31°C。
