随着智能汽车向域控化、中央计算架构演进，新一代智能座舱、自动驾驶 SOC 的性能边界被不断刷新。但性能飞跃的背后，是一道棘手的电源设计难题：

大电流需求激增、多路独立电源轨并行、上下电时序复杂、瞬态响应和纹波噪声要求严苛……再叠加汽车行业 “性命攸关” 的高等级功能安全要求，传统分立电源 IC 方案正面临着布板占空间、BOM 成本高、可靠性隐患多……等一系列的技术瓶颈。

别急，全球领先半导体公司 MPS（Monolithic Power Systems）重磅推出新一代高集成多路电源管理芯片 MPQ70170FS，用 “高集成、高安全、高灵活” 三大核心优势，为汽车 SOC 提供一站式电源解决方案，帮开发者轻松搞定紧凑、可靠、智能的电源系统！

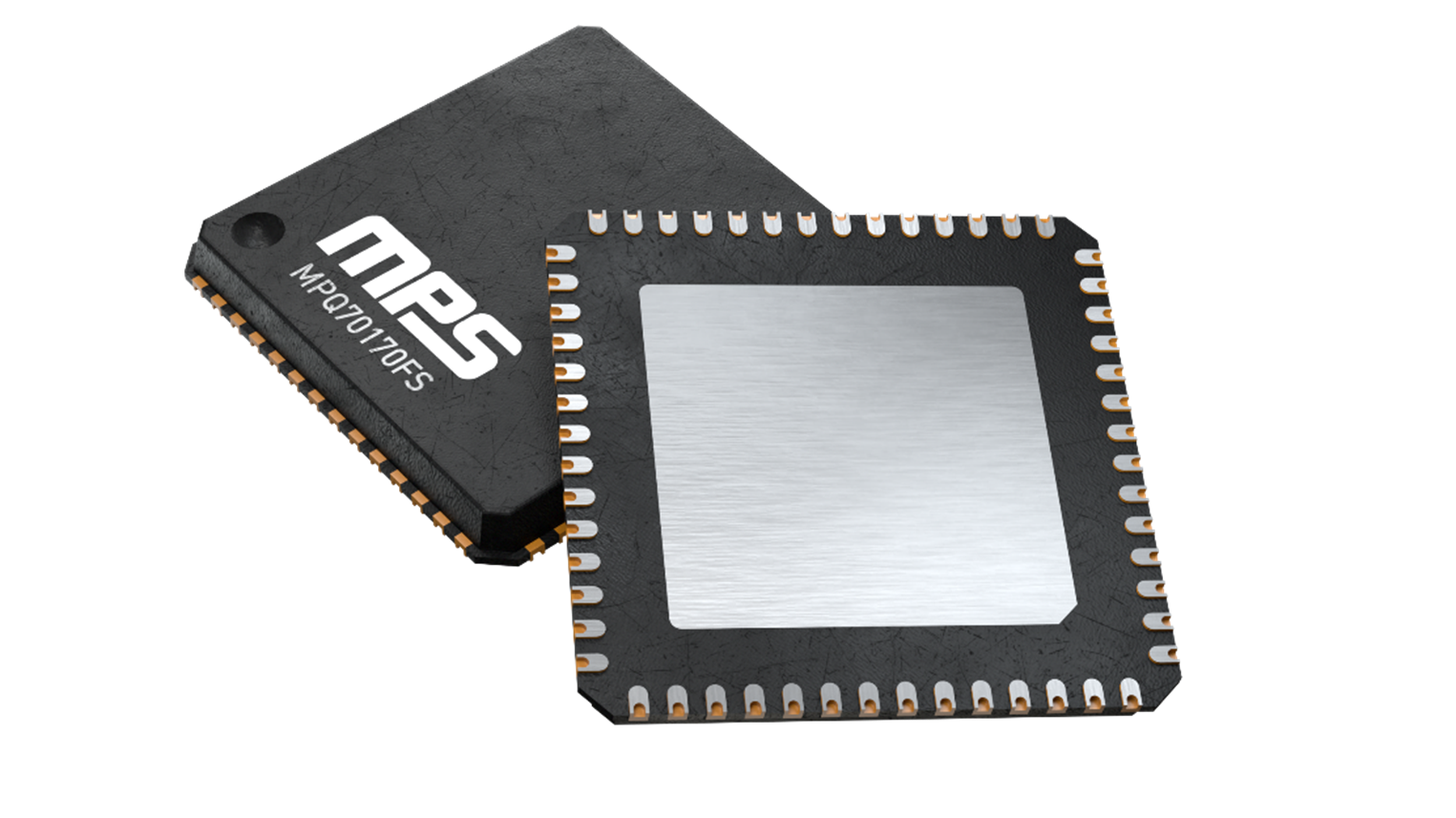

图1：MPQ70170FS封装图

核心参数速览

输入电压：2.8V – 5.5V

输出电压：Buck（0.3V~3.3V）/ LDO（0.3V~3.3V）

输出能力：4 路 4A + 1 路 2A Buck（多相并联最高 16A）；4 路 350mA LDO

封装规格：QFN-56（8x8mm）Wettable Flank

安全认证：ISO26262 ASIL-D（汽车最高功能安全等级）+ AEC-Q100

三大核心优势，直击行业痛点

优势 1：高集成度拉满！省空间、降成本、提效率

谁懂电源工程师的 “布板焦虑”？ MPQ70170FS 直接把 “5 路 Buck+4 路 LDO” 共9路电源集成在单芯片里，还支持 4 路 4A Buck 多相并联，最高能输出 16A 大电流，完美匹配高功耗 SOC 需求！

搭配 MPS 独特的 ZDP^TM控制技术，瞬态响应更快，还能减少输出电容用量；再加上仅 8x8mm 的 QFN-56 封装，不仅大幅压缩布板面积，还能降低 BOM 成本和供应链复杂度 —— 原来需要多颗芯片的方案，现在 1 颗就能搞定！

5路BUCK支持轻载时PFM 工作模式以增大效率，4 路 LDO 还支持 Bypass 模式，灵活适配不同负载场景，实用性拉满～

图2：MPQ70170FS原理图

优势 2：ASIL-D 功能安全等级！电源系统 “无懈可击”

汽车电子，安全为王！ MPQ70170FS是一款基于MPSafe^TM开发流程提出的智能供电与监控解决方案，已通过独立认证机构的认证，力求帮助客户规避潜在风险与故障，以实现涵盖从QM到汽车最高安全等级ASIL-D级的应用，为自动驾驶平台高效安全供电及监控保驾护航。与此同时， MPQ70170FS符合 AEC-Q100 标准，从根源上保障电源系统可靠性。

内置 Analog 和 Digital BIST 自检、CRC 校验、窗口式 / 问答式看门狗，还有输入电压 OVP、所有输出轨 OV/UV 监测 + OCP 过流保护、过温警告 / 保护、时钟和 Bandgap 电压监测。此外，状态机还支持可配置的自身与系统故障检测、处理与上报的能力，并预留 2 个 Error 信号监测输入 —— 全方位防护，杜绝安全隐患，让开发者放心适配自动驾驶等高安全需求场景。

优势 3：灵活配置！适配多样化 SOC 需求

不同 SOC 的供电需求千差万别？ MPQ70170FS 的 “可编程属性” 直接解决痛点：

输出电压上下电时序可任意自定义编程，完美匹配不同 SOC 规格；

输出电压还能通过软件或硬件动态调整，软启动、软关断时间可按需配置；

13 个可配置 GPIO+4 个 8-bit ADC 通道，扩展能力拉满；

状态机逻辑可编程，轻松适配不同SoC平台和多样化应用场景；

典型应用示例与系统功能框图

下面两张示意图，直观展现了 MPQ70170FS在不同应用场景下的灵活适配能力：

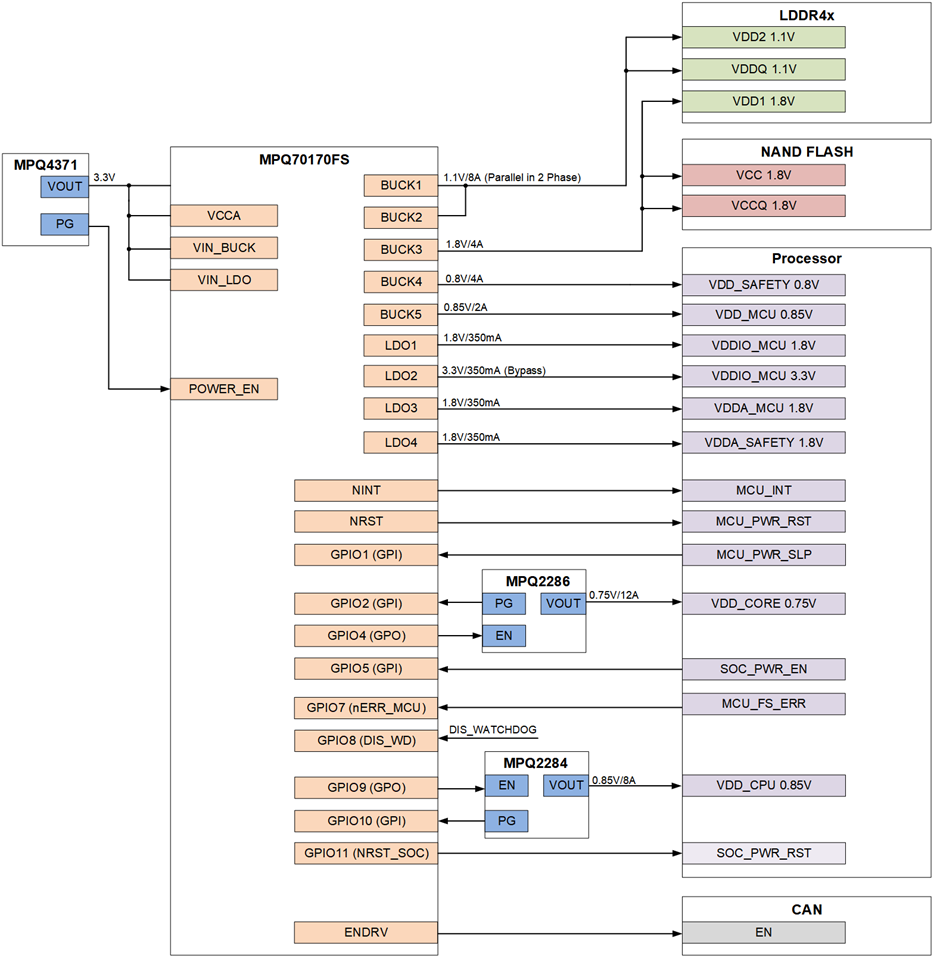

图3中，单颗 MPQ70170FS 即可覆盖 Processor、NAND FLASH、LPDDR4x 三大模块共 11 路电源需求；

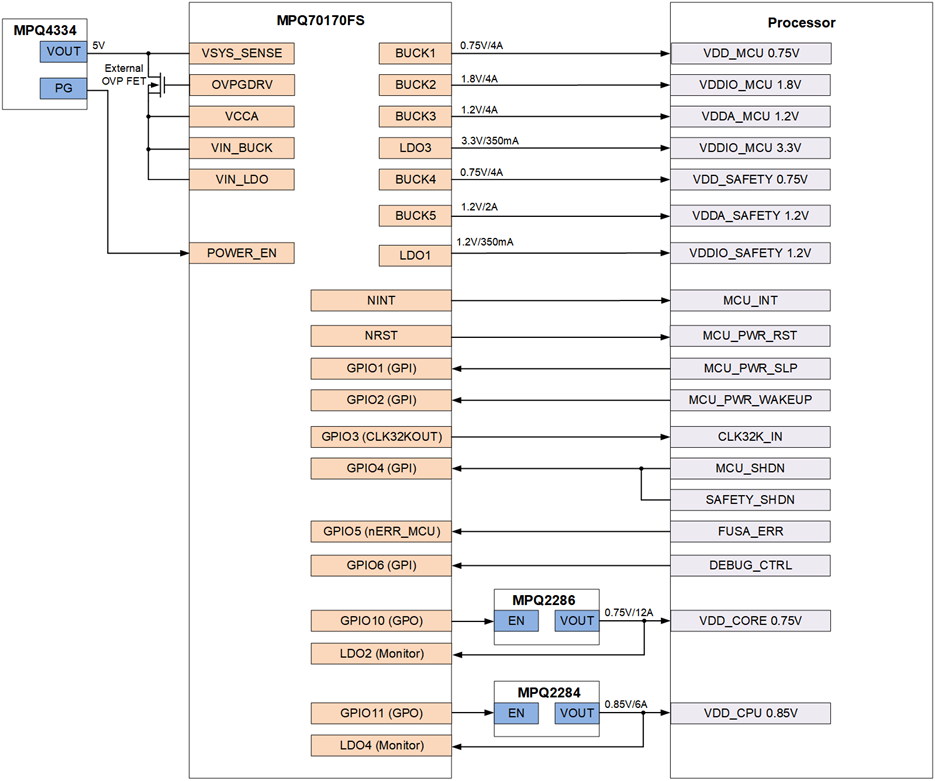

图4中，单颗芯片可满足 Processor 7 路供电，剩余 2 路 LDO 还能灵活复用为电压监测通道，实现对core电压的实时监控。

依托灵活可编程的上下电时序控制，MPQ70170FS 可完美适配各类 SoC 与外设的差异化时序要求；其 GPIO 引脚支持多场景复用，既可将GPIO引脚配置为 EN/PG 信号，与 MPQ2284/2286 等外部分立大电流 Buck 芯片协同，为 SoC 核心提供高功率供电，也可将GPIO引脚灵活配置为 RST、SLP、WAKEUP、ERROR、CLK 等功能信号，全面覆盖不同应用场景的定制化需求，真正实现 “一芯多用、全场景适配”。

图3：示例1

图4：示例2

总结：下一代智能汽车的 “电源神器”

在下一代汽车智能化的浪潮下，汽车电源设计的复杂度越来越高， MPQ70170FS以 “高集成 + 高安全 + 高灵活” 的三重优势，不仅突破了传统方案的瓶颈，更给开发者提供了省心、高效的一站式解决方案。无论是智能座舱还是自动驾驶 SOC，这款芯片都能以紧凑的尺寸、可靠的性能、灵活的配置，为下一代智能汽车的电源系统保驾护航～
