MID04W0503AGY-2R

MID04W0503AGY-2R

0.4W、1.5kV_DC、调制型、隔离式 DC/DC 变换器

Datasheet

详情

MID04W0503AGY-2R 是一款调制型、隔离式 DC/DC 变换器，在 -40°C 至 +125°C 工作温度范围内支持 4.5V 至 5.5V 的输入电压（V_IN）。且具有极好的负载和线性调整率，支持高达 0.4W 的输出功率（P_OUT）。

MID04W0503AGY-2R 在一个芯片中集成了功率 MOSFET、变压器和反馈电路。与传统的隔离电源模块相比，该 DC/DC 变换器提供了一种紧凑的解决方案，具有可靠的工作性能。

全面的保护功能包括短路保护（SCP）、过流保护（OCP）和过温保护（OTP）。

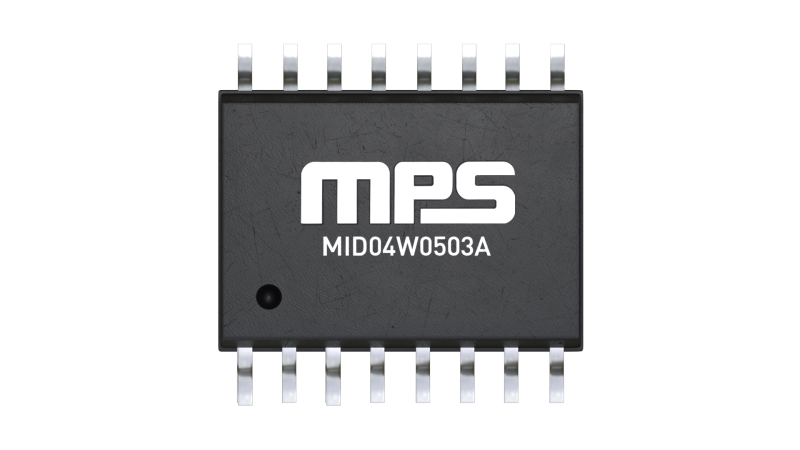

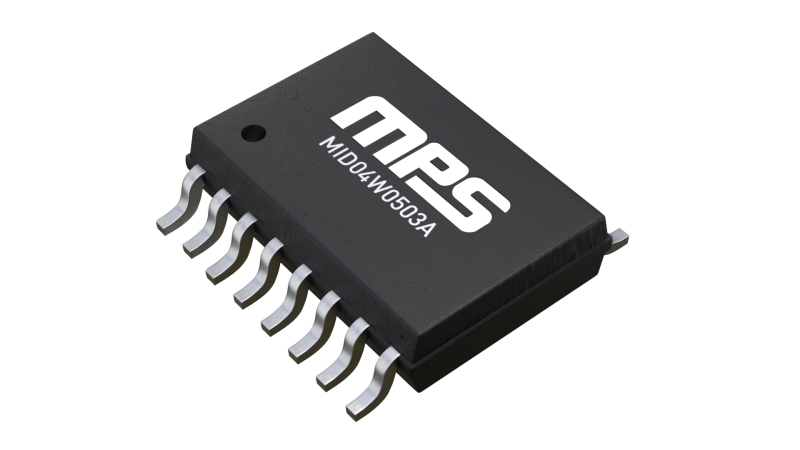

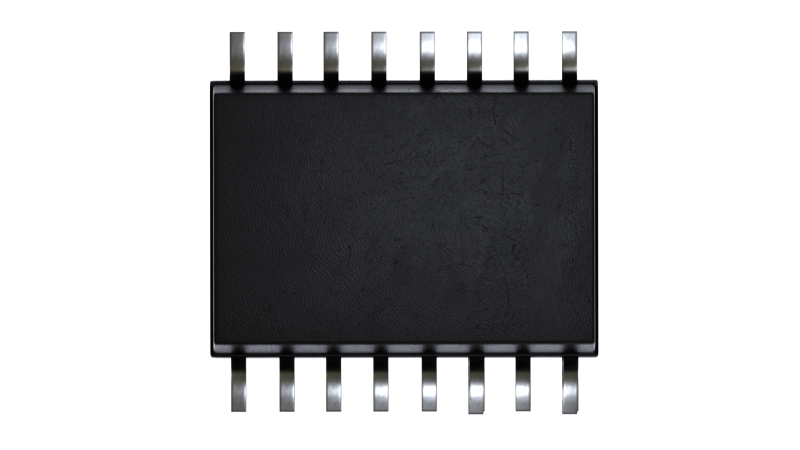

MID04W0503AGY-2R 最大限度地减少了现有标准外部元器件的使用，采用薄款宽体 SOICW-16 封装。

产品特性和优势

4.5V 至 5.5V 工作输入电压（V_IN）范围
1.5kV_DC隔离电压
输出功率高达 0.4W (P_OUT)
满载条件下的最大效率为 38%
0.3% 负载调整率
0.1% 线性调整率
出色的瞬态响应
带打嗝保护模式的连续短路保护（SCP）
过温保护（OTP）
符合 CISPR32 Class B 辐射标准
UL1577 认证
IEC62368-1 CB 认证第三版
-40°C 至 +125°C 工作温度范围
采用 SOICW-16 封装

正在供货产品型号

MID04W0503AGY-2R-Z MID04W0503AGY-2R-P

P&Z的含义

相关产品

EV04W0503A-2-Y-00B 0.4W、调制型、1.5kV_DC 隔离式 DC/DC 变换器评估板

EV04W0503A-2-Y-00B 是一款用于演示调制型隔离式 DC/DC 变换器MID04W0503AGY-2R 产品性能的评估板。

MID04W0503AGY-2R 在一个芯片中集成了功率 MOSFET、变压器和反馈电路，支持1.5kV_DC 隔离电压。与传统的隔离电源模块相比，该 DC/DC 变换器提供了一种紧凑的解决方案，具有可靠的工作性能。

建议对 EV04W0503A-2-Y-00B 进行任何更改之前仔细阅读 MID04W0503A 的规格书。
