详情
MP6500L 是一款具有电流调节功能和内置变换器的步进电机驱动器。 其电流采样在内部完成，无需外部采样电阻器。MP6500L集成度高且封装尺寸小，是一种节省空间、性价比高的双极性步进电机驱动器解决方案。
MP6500L 可在高达 35V 的电源电压下工作，其PCB 布局与散热条件允许提供高达 2.5A 的电机电流。MP6500L 可在整步、半步、1/4步或1/8步模式下驱动双极性步进电机。
其内部安全功能包括过流保护 (OCP)、输入过压保护 (OVP)、欠压锁定 (UVLO) 和过温关断保护。

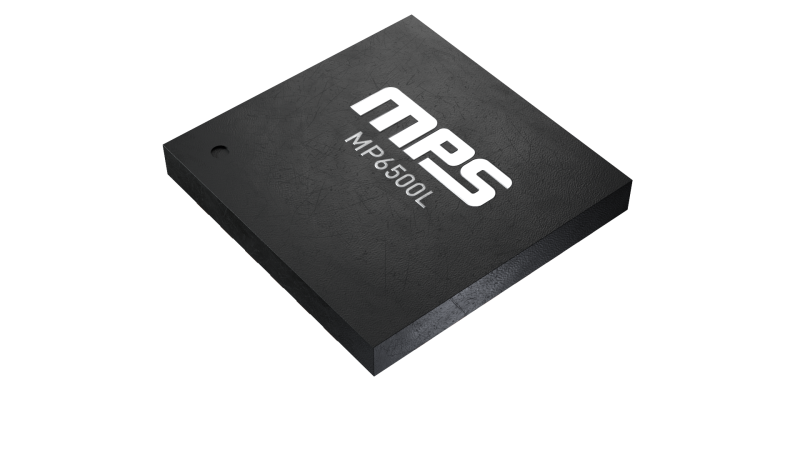

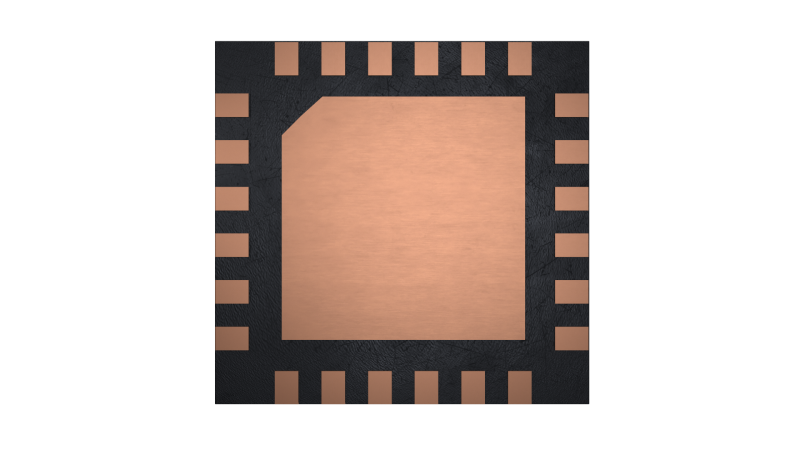

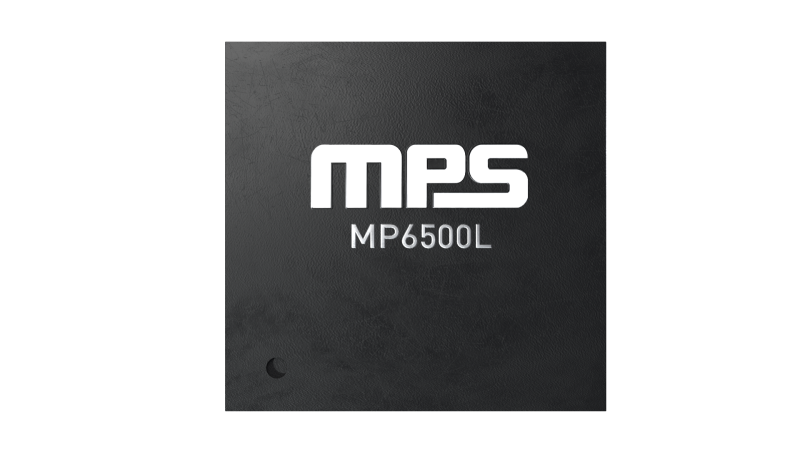

MP6500L 采用 QFN-24 (5mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 4.5V 至 35V 的宽输入电压范围
- 两个内部全桥驱动器
- 内部电流采样与调节
- 低导通电阻（195mΩ HS-FET、170mΩ LS-FET）
- 无需控制电源
- 简单逻辑接口
- 兼容3.3V 和 5V 逻辑电源
- 从整步到1/8步的步进模式
- 2.5A 输出电流
- 自动电流衰减
- 过流保护 (OCP)
- 输入过压保护 (OVP)
- 过温关断保护和欠压锁定 (UVLO) 保护
- 故障指示输出
- 采用 QFN-24 (5mmx5mm) 封装
正在供货产品型号
MP6500LGU-P MP6500LGU-Z
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
