立即购买- MP7200
MP7200
Session textval
Session Titefor popup
详情
MP7200 是一款集成功率 MOSFET 的高频率恒定电流同步升降压 LED 驱动器。它提供紧凑的解决方案，在宽输入电压(VIN) 范围内可实现高达 1.2A 的连续输出电流(IOUT)，且具有极好的负载和线性调整率。降压模式也可以提供高达 3A 的恒定负载电流。恒频滞环控制提供快速瞬态响应，无需环路补偿。
在降压模式下，该 IC 具有高达 2.3MHz 的固定开关频率（fSW），可减少电流纹波和电磁干扰（EMI）。在降升压模式下，fSW可以低至 1.15MHz，以优化效率和散热性能。全方位保护功能包括过流保护（OCP）、输出过压保护（OVP）、欠压保护（UVP）、温度降额功能和过温关断保护。故障指示器会输出一个逻辑低电平有效信号，指示是否发生故障。
MP7200 最大限度地减少了现有标准外部元器件的使用，采用节省空间的 QFN-19（3mmx4mm）封装。
-
显示更多
显示较少
产品特性和优势
- 6V 至 42V 宽工作输入电压(VIN) 范围
- 44mΩ/40mΩ 低导通阻抗内部功率 MOSFET
- 高效同步工作模式
- 可配置 1.2A 升降压模式和 3A 降压模式
- 可配置 LED 电流，无需电流采样电阻
- 降压模式默认采用高达 2.3MHz 的开关频率（fSW），升降压模式采用低至 1.15MHz 开关频率（提供频谱扩展功能）
- 采用100Hz 至 2kHz 调光频率支持脉宽调制（PWM）调光
- 内部集成 500Hz 两级调光，占空比可配置
- 故障指示
- 输出过压保护（OVP）
- 带锁定模式的过流保护（OCP）
- 过温关断保护
- 可通过远程温度检测（NTC 引脚）配置温度降额
- 电磁干扰（EMI）降低技术

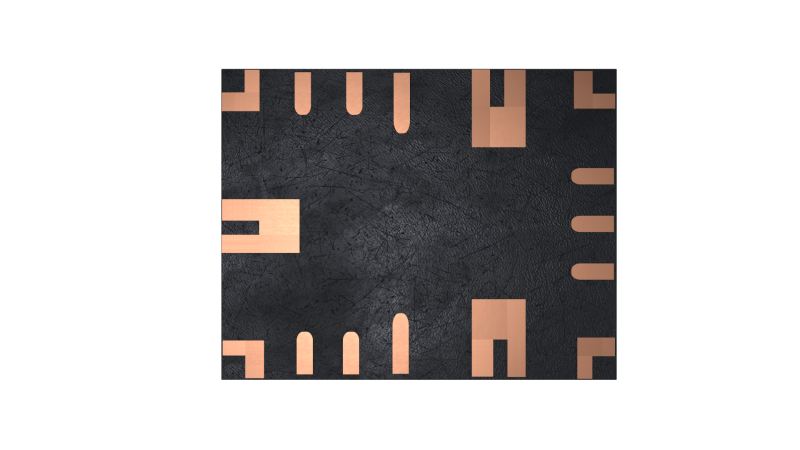

- 采用 QFN-19（3mmx4mm）封装
- 采用侧面镀锡封装
正在供货产品型号
MP7200GLE-Z MP7200GLE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
