MP7230
Session textval
Session Titefor popup
详情
MP7230是一款内置功率 MOSFET 的固定频率、恒流、升降压 LED 驱动器。该器件提供了一种紧凑的解决方案，可在宽输入电压 (VIN) 范围内实现高达 1.2A 的连续输出电流 (IOUT)，并具有出色的负载和线性调整率。MP7230还可配置为降压模式，以提供高达 3A 的恒定负载电流。
MP7230支持低至 10Hz 的脉宽调制 (PWM) 调光频率，以调节 LED 驱动器应用中的红外辐射 (IR)。 它还兼容 30FPS、60FPS 和 120FPS 调光。其恒定频率迟滞控制模式提供了超快瞬态响应，无需环路补偿。
MP7230还提供全面的保护功能，包括过流保护 (OCP)、热降额和过温关断 (TSD)保护。该器件只需很少数量的现有标准外部元器件，并采用节省空间的 QFN-19 (3mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 适用于广泛的红外辐射 (IR) LED 应用：
- 6V 至 42V 的宽工作输入电压 (VIN) 范围
- 10Hz 至 2kHz 的脉宽调制 (PWM) 调光频率
- 兼容 30FPS、60FPS 和 120FPS 调光
- 提高散热性能的高性能：
- 无需采样电阻器的可配置 LED 电流
- 44mΩ/40mΩ 低 RDS(ON) 内部功率 MOSFET
- 高效同步模式
- 专门针对EMC/EMI进行优化：
- 具有频谱扩展 (FSS)功能的 410kHz 默认开关频率 (fSW)
- EMI 降低技术
- 全面的保护功能：
- LED 对地短路保护
- LED 电池短路保护
- LED 开路保护
- 带故障指示的输出过压保护 (OVP)
- 具有闭锁模式的过流保护 (OCP)
- 通过 NTC 远程温度采样实现可配置热降额
- 过温关断保护
- 附加功能：
- 可配置升降压模式下的2A 电流或降压模式下的3A电流
- 5% 的LED 电流精度，升降压模式下 700mA 至2A的电流，或降压模式下1A 至 2A的电流

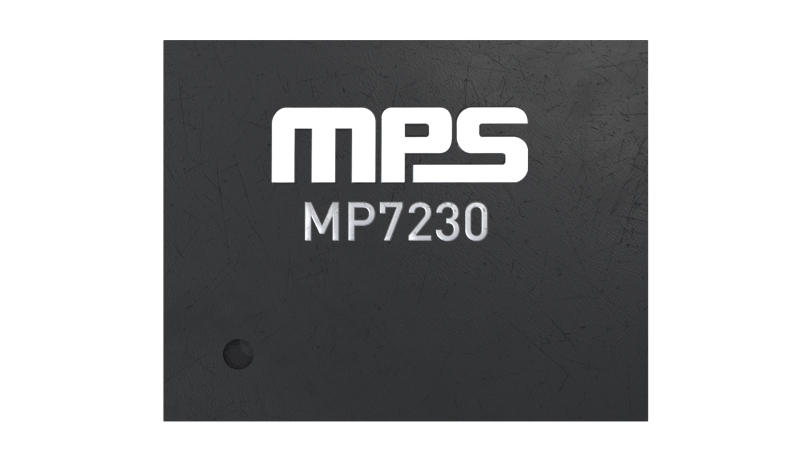

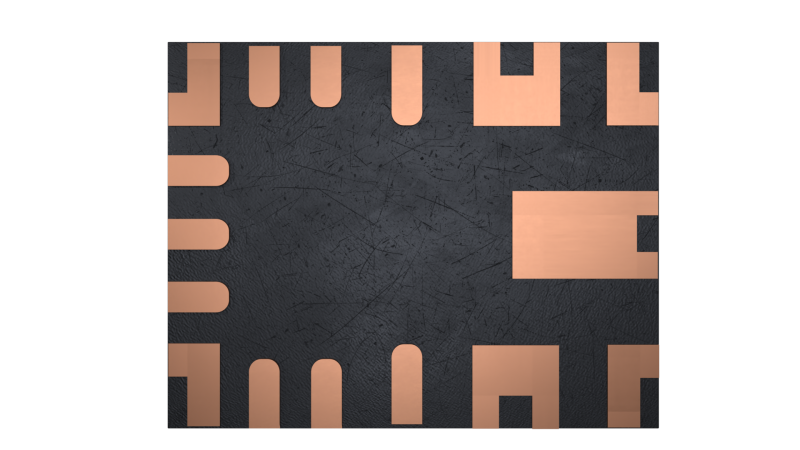

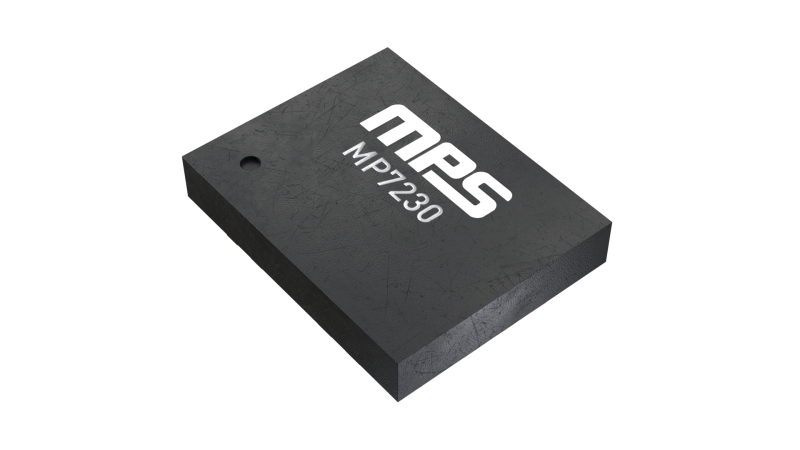

- 采用 QFN-19 (3mmx4mm) 封装
- 采用侧面镀锡封装
正在供货产品型号
MP7230GLE-Z MP7230GLE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
