MP8869H
Session textval
Session Titefor popup
详情

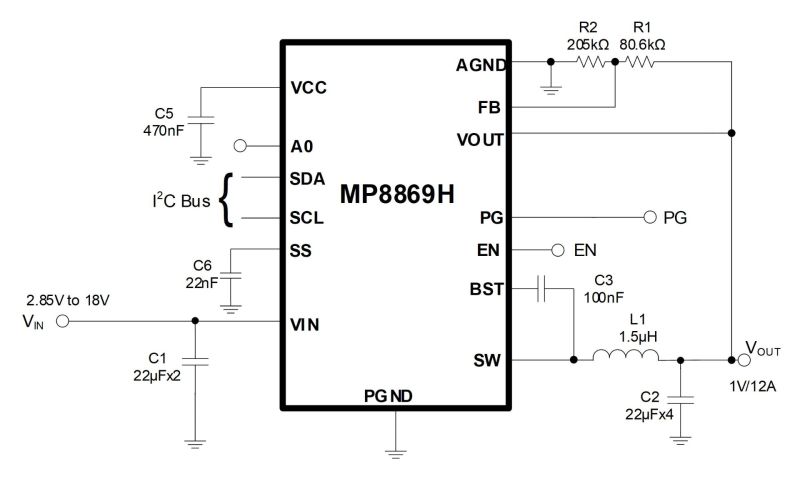

MP8869H 是一款带 I2C 控制接口的高频同步整流降压开关模式变换器。该器件提供的全集成解决方案可实现高达 12A 的连续电流和 15A 峰值输出电流 (IOUT)，并在宽输入电压 (VIN) 范围内具有出色的负载和线性调整率。
MP8869H的输出电压 (VOUT) 可通过 I2C 串行接口实时控制。通过该接口还可在 0.6V 至 1.108V 范围内对参考电压 (VREF)进行调节（4mV步长）。此外，电压斜率、频率、限流值、打嗝/闭锁保护、使能和节能模式也可通过 I2C 接口进行配置。
MP8869H采用恒定导通时间 (COT) 控制来提供快速瞬态响应，并通过开漏电源正常 (PG) 引脚指示 VOUT 是否在其标称范围之内。该器件全面的保护功能包括了过压保护 (OVP)、过流保护 (OCP) 和过温关断保护。
MP8869H 采用 QFN-14（3mmx4mm）封装。
-
显示更多
显示较少
产品特性和优势
- 通过 FB 引脚可实现最高 5.5V 的可调输出电压 (VOUT)
- 2.85V 至 18V 宽工作输入电压 (VIN) 范围
- 12A 连续/15A 峰值输出电流 (IOUT)
- 1% 内部参考精度
- 0.6V 至1.108V范围内的 I2C 可配置参考电压 (VREF)，4mV步长，带斜率控制
- 通过 I2C 接口实现 VOUT 和 IOUT 监控，精度达5%
- 通过 I2C 接口实现可选脉冲频率调制 (PFM)/脉宽调制 (PWM) 模式、可调频率和限流值
- 四个不同的可选 I2C 地址
- 外部软启动（SS）
- 开漏电源正常 (PG) 指示
- 输出过压保护 (OVP)、打嗝/闭锁过流保护 (OCP)
- 采用 QFN-14（3mmx4mm）封装
正在供货产品型号
MP8869HGL-Z MP8869HGL-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
