详情
MPQ4253B 是一款单片降压开关变换器，它集成了两个 USB 限流开关，并为每个端口提供充电端口识别电路。MPQ4253B 可在宽输入电压 (VIN) 范围内实现高达 6A 的输出电流 (IOUT)，具有出色的负载和线性调整率。
其 USB 输出固定为 1 个 USB Type-A USB 端口和 1 个 USB Type-C USB 端口。每个 USB 开关都具备限流功能。USB1端口支持USB Type-C 5V @ 3A DFP模式；USB2 端口支持电池充电规范 (BC1.2) 、Apple divider 3 模式和 1.2V/1.2V 模式的DCP 方案，而且无需用户从外部干预。
当 EN 为高电平时，MPQ4253B 降压和 USB2 输出始终开启。当 USB2 检测到有设备插入时，USB1 端口能力自动更改为 1.5A。
降压变换器采用峰值电流 (IPEAK) 模式控制来调节 IOUT。在轻载条件下，该器件进入脉冲频率调制 (PFM) 模式以提高效率。
MPQ4253B 提供全面的保护功能，包括打嗝模式过流保护 (OCP)、输出过压保护 (OVP) 和过温关断保护。USB1 端口支持降负荷模式；当进入降负荷模式时，USB Type-C 公布的电流能力将更新为 1.5A。

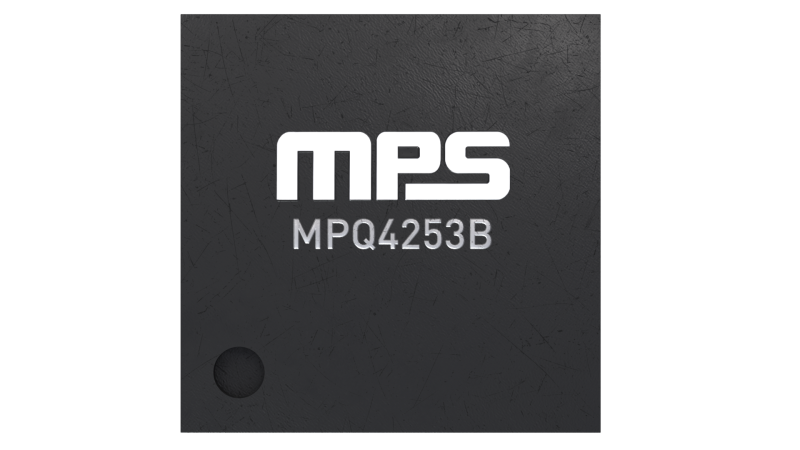

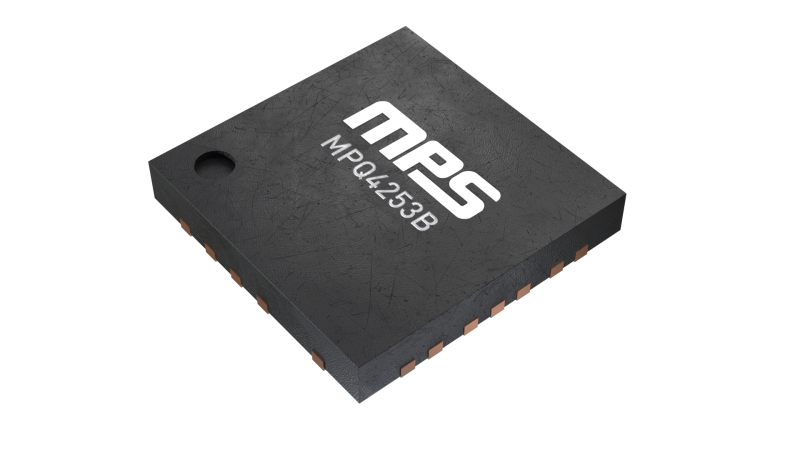

MPQ4253B 最大限度减少了所需的现有标准外部元器件，并采用 QFN-26 (5mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 一体化 USB Type-C + USB Type-A 解决方案
- 通过 Apple MFI 认证测试
- USB Type-C Auto-Entry 功能，当 USB Type-A 端口检测到设备插入时，具有 1.5A 负载能力
- 480kHz （FREQ 浮空）下提供默认频谱扩展 (FSS) 功能
- 自动脉冲频率调制 (PFM)/脉宽调制 (PWM) 模式
- 6V 至 36V 的宽输入工作电压 (VIN) 范围
- 可选输出电压 (VOUT)：5.1V、5.17V 或 5.3V
- 90mV 线路压降补偿
- 精确的 USB1/USB2 输出电流限制 (IOUT_LIMIT)
- 18mΩ/15mΩ 内部低导通电阻 (RDS(ON) ) 降压功率 MOSFET
- 18mΩ/18mΩ 内部低 RDS(ON) USB1/USB2 功率 MOSFET
- 250kHz 至 1MHz 的可调开关频率 (fSW)
- 打嗝模式的降压和 USB 过流保护 (OCP)
- 支持 BC1.2、Apple Divider 3 模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案
- 支持 USB Type-C 5V @ 3A 下行端口 (DFP) 模式

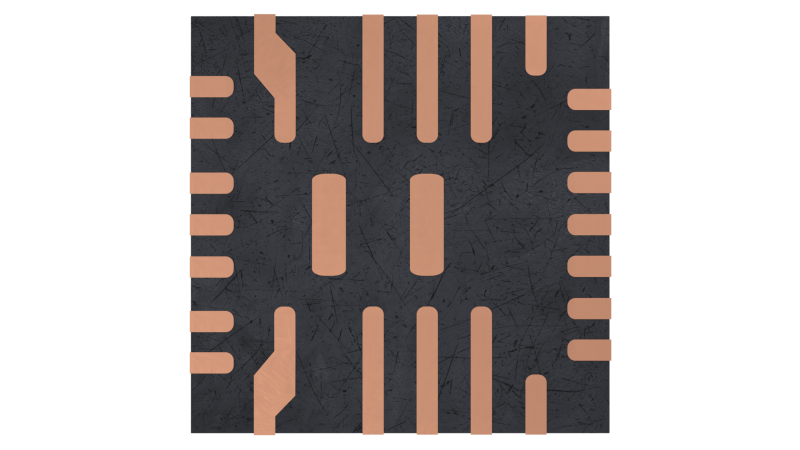

- 采用 QFN-26 (5mmx5mm) 封装
- 符合 AEC-Q100 等级 1 认证
正在供货产品型号
MPQ4253BGU-AEC1-Z MPQ4253BGU-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
