MP2787
您当前的账号为MPS基础账号,要执行此操作需要myMPS+账号。
升级当前账号至myMPS+账号Session textval
Session Titefor popup
详情
MP2787 是一款模拟前端(AFE)监控器件。该器件支持连接 7 节至 16 节串联电池组,特定引脚上的绝对电压超过 80V。该器件支持I2C 或 SPI 通信。
MP2787 集成了两个独立的模数变换器(ADC)。第一个 ADC 通过外部 NTC 热敏电阻测量每个通道的差分电池电压(最多 16 个通道)、芯片温度和 4 通道温度。第二个 ADC 通过外部电流采样电阻测量充电/放电电流。
MP2787 具有监控报警功能,如过流(OC)中断、短路(SC)中断、电池欠压(UV)中断、电池过压(OV)中断和高温/低温中断。所有报警都有可配置阈值。
集成平衡 FET 可均衡失配电池,同时可以选择驱动外部平衡 FET。对于要求符合 IPC 2221B 或 UL 60950-1 标准的应用,根据封装电压,可能需要提供保形涂层。

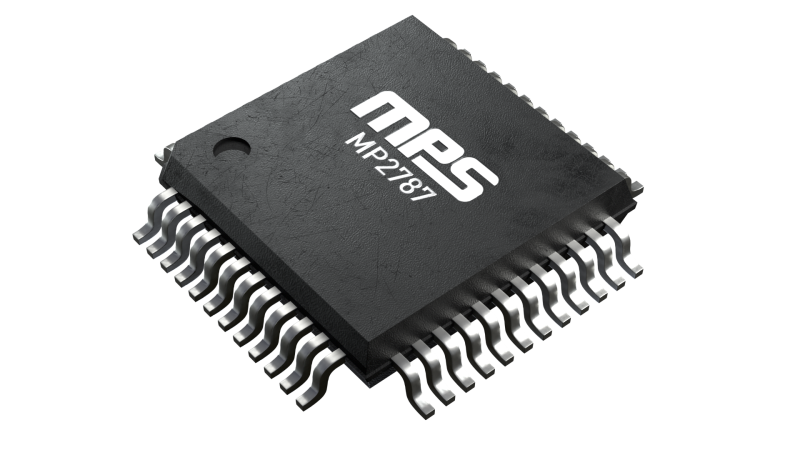

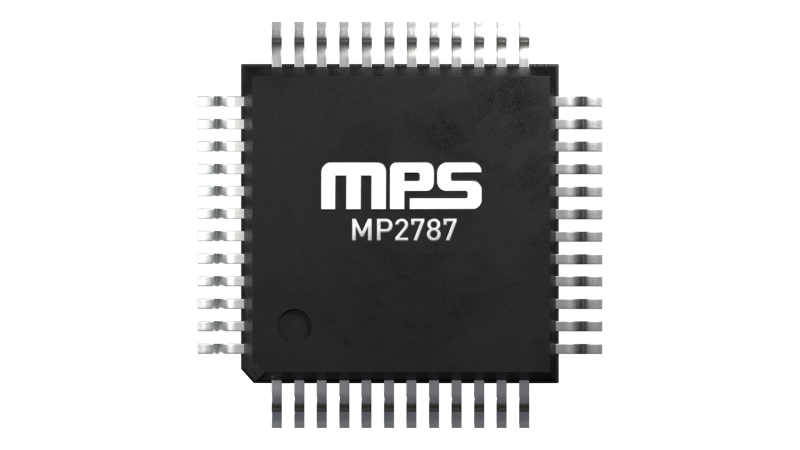

MP2787 采用 TQFP-48(7mmx7mm)封装。
-
显示更多
显示较少
产品特性和优势
- 支持 7 节至 16 节堆叠式电池
- I2C 或 SPI 接口,支持 8 位循环冗余校验(CRC)
- 模拟前端(AFE)监控器:
- 两个独立的 ADC 提供与电流严格同步的电池和封装电压
- 15 位 ADC,25°C 时总电池测量误差 ≤5mV
- 16 位 ADC,在 25°C 时通过 SRP-SRN 提供 ±0.5%(封装电流和库伦计数)测量误差
- 自动或手动电池平衡功能
- 专用功能:
- 高压和低压 GPIO
- 开路检测
- 用于保护阈值的可锁定可多次编程的(MTP)存储器
- 支持随机电池连接
- 采用 TQFP-48(7mmx7mm)封装

正在供货产品型号
MP2787DFP-xxxx-T MP2787DFP-0000-T
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
