MP2772

MP2772

通过I²C控制的2A 电池充电器IC，具有 ADC、电源路径管理、负载开关和升压操作

MPL

详情

MPL

采用MPS电感可优化性能

MP2772 是一款高度集成的开关电池充电器IC，可为可穿戴和便携式设备提供完整的电源解决方案。该器件提供一个 8 位逐次逼近寄存器 (SAR) 模数转换器 (ADC)用于电池和系统监控，还提供智能电源路径管理、窄电压直流 (NVDC) 充电、按钮控制、可单独启用的集成负载开关，以及自主电池充电配置。

MP2772将电池充电器IC、升压变换器和两个嵌入式负载开关集成到单个器件中。只需配置一个电感即可为电池充电，或通过负载开关提升电池电压以给设备充电。MP2772在运输模式下具有低至 5μA 的低静态电流 (I_Q)；在轻载升压操作中也具有低 I_Q，从而可延长电池自身寿命。其集成 ADC 还可在升压操作期间监控电池充电参数和负载参数。

MP2772 为电池充电和系统操作提供各种安全功能，包括充电安全定时器、电池和结温 (T_J) 监控、过压保护 (OVP) 和过流保护 (OCP)。一旦发生故障情况，MP2772会向微控制器单元 (MCU) 主机发出中断信号。

该器件还提供电池 MOSFET 禁用控制以进入运输模式，并可通过 /DISC 引脚重置系统。

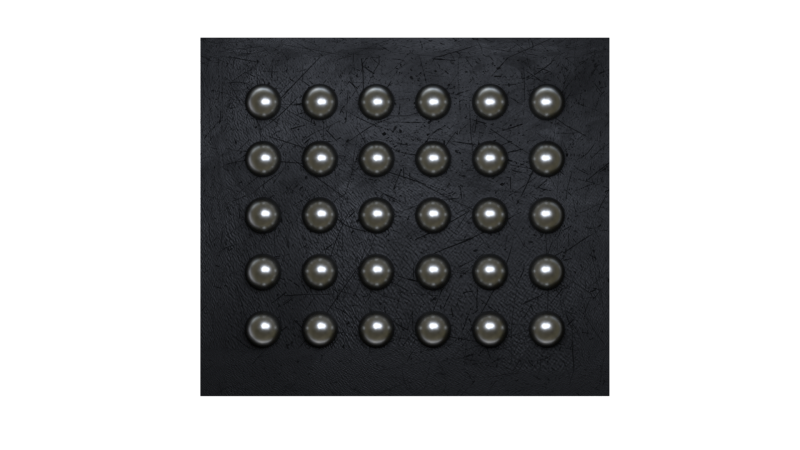

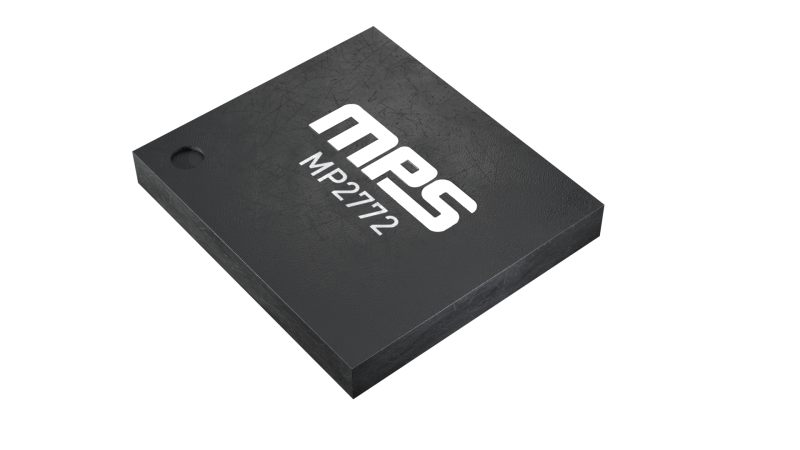

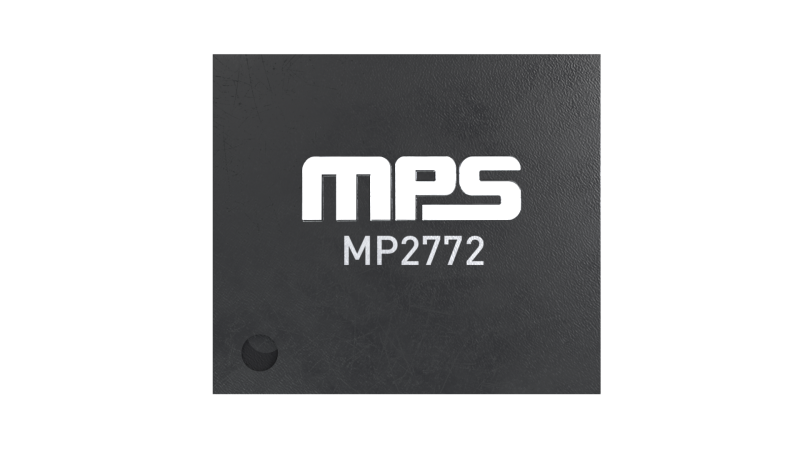

MP2772 采用 WLCSP-30 (2.5mmx2.85mm) 封装。

产品特性和优势

高性能降压充电器IC：
- 高达 6.5V 的工作输入电压 (V_IN)
- 26V 耐受 V_IN
- 0.5A 时充电效率 >95%，1A 时充电效率 >94%（V_IN = 5V）
- ±0.5% 充电电压调节精度
- 100mA 至 3.2A 的I²C可配置输入电流限制，符合 BC1.2标准
- 20mA 至 2A 的I²C可配置充电电流，分辨率为 20mA/步
- 低至 10mA 的截止电流
升压操作：
- 低静态电流 (I_Q)、轻载升压操作
- 从降压自动转换到升压
- 高达 6V的 I²C可配置升压输出，分辨率为 0.1V/步
- On-The-Go (OTG) 模式下具有高达 1.5A的输出电流 (I_OUT)
安全功能：
- 用于快充、预充电和看门狗的安全定时器
- I²C可配置 JEITA 配置文件，可确保安全操作
- 可调热调节环路和过温关断保护
- 输入、电池和系统过压保护 (OVP)
双集成负载开关，具有过流保护 (OCP) 和短路保护 (SCP)
用于充电和放电参数的集成模数转换器 (ADC)
窄电压直流 (NVDC) 电源路径，可在电池深度放电的情况下实现系统立即启动
电池补充模式可为系统重载条件提供电池电流
运输模式下电池放电电流低于 5μA
集成 30mΩ低导通电阻 (R_DS(ON))电池 MOSFET (BATFET)，具有运输模式和系统电源复位功能
采用小尺寸WLCSP-30 (2.5mmx2.85mm) 封装
