MPQ5038-AEC1
Session textval
Session Titefor popup
详情
MPQ5038-AEC1 是一款兼容 USB Type-C 2.1 和 USB PD 3.0 规范的USB PD 控制器，主要面向下游端口 (DFP) 供电应用，例如仅充电 USB PD 端口和 USB 集线器。
MPQ5038-AEC1 向后兼容多种协议，包括快速充电 (QC) 3.0、电池充电规范 1.2 (BC 1.2)、Apple 分压器模式、华为快充协议 (FCP)以及1.2V/1.2V模式的专用充电端口 (DCP) 方案，而且无需外部用户交互。它还支持 BC 1.2 充电下游端口 (CDP) 握手。

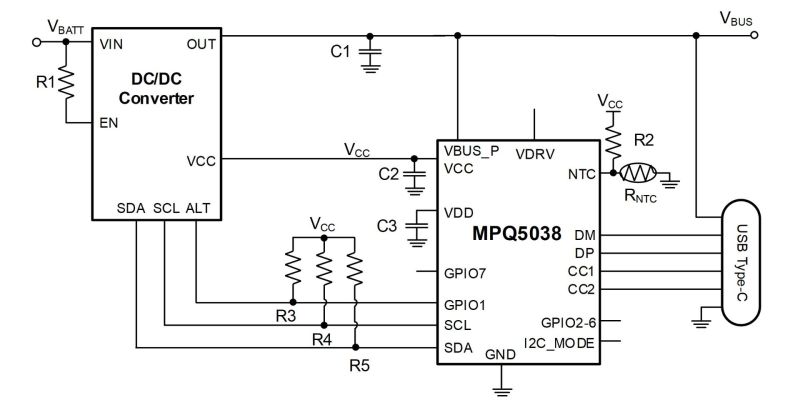

该器件通过I2C接口和 GPIO 引脚实现与外部电源变换器之间的通信；同时支持高达 100W 的 PD 功率和可编程电源 (PPS)。它可以灵活配置电源数据对象 (PDO) 列表、选择从设备、配置充电协议并设置保护模式。
MPQ5038-AEC1提供两个 NTC 引脚用于监测异常温升，例如 USB Type-C 插座和 PCB上的温升；同时提供均电功能，以实现两个 USB PD端口之间的智能功率预算管理。当汽车电池电压过低时，PDO功能会降低。此外，该器件的高压输入/输出 (I/O) 引脚还支持电池短路和 VBUS 短路保护。

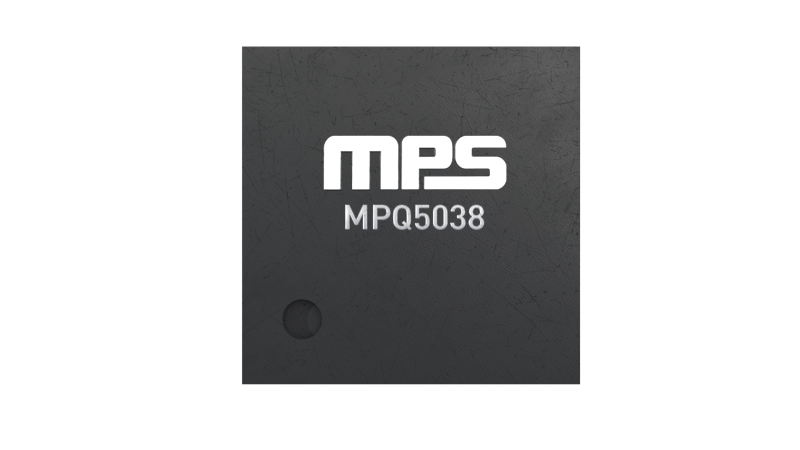

MPQ5038-AEC1 采用侧面镀锡的 QFN-20 (4mmx4mm) 封装，并符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 3.3V 至 21V 总线电压 (VBUS) 范围
- 4.6V 至 5.5V VCC 电源电压 (VBUS) 范围
- 支持最多 7 个可配置电源数据对象 (PDO)
- BMC 集成物理层
- 集成协议层
- 集成策略引擎
- 100μA 低待机静态电流 (IQ)
- 提供一个 USB Type-C 下行端口 (DFP)，支持USB PD 3.0 和可编程电源 (PPS)
- 支持 BC 1.2、3A 分压器和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案
- 支持快充 3.0（QC 3.0）和华为快充协议（FCP）
- VBUS 隔离 N 沟道 MOSFET 驱动器
- 启用（EN）关断定时器，最长 120 分钟
- I2C 主/从接口及中断功能
- 当负温度系数 (NTC)、均电或电池低电压条件触发时，提供可配置供电（PD）功率管理
- 支持可配置的电池低电压检测阈值和消隐时间
- CC1、CC2、DP 和 DM 高压引脚
- 集成高压 VCONN 电源开关
- 采用侧面镀锡的 QFN-20 (4mmx4mm) 封装
- 符合 AEC-Q100 等级1 认证
正在供货产品型号
MPQ5038GRE-xxxx-AEC1-Z MPQ5038GRE-xxxx-AEC1-P MPQ5038GRE-0001-AEC1-Z MPQ5038GRE-0001-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
