MP9985
Session textval
Session Titefor popup
详情

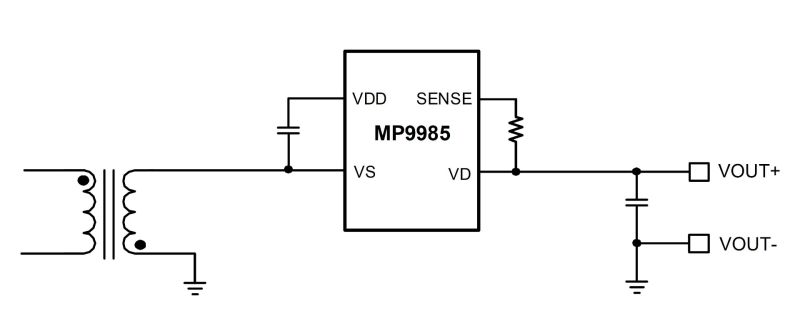

MP9985是一款用于反激式变换器的快速关断智能整流器。它集成了100V MOSFET，并可替代二极管整流器实现更高的效率和功率密度。该器件可将内部功率 MOSFET 的正向压降调节至40mV，并在漏源电压 (VDS) 反转之前关断。
MP9985无需辅助绕组即可产生自己的电源电压(VIN) ，因此非常适合要求低输出电压 (VOUT) 的充电器应用或其他具有上管(HS)设置的适配器应用。其内部振铃检测电路可防止器件在非连续导通模式 (DCM)或准谐振操作期间误导通。
MP9985采用 SOIC-8封装。
-
显示更多
显示较少
产品特性和优势
- 集成100V/10mΩ MOSFET
- 低至0V的宽输出电压 (VOUT) 范围
- 无需辅助绕组即可进行上管(HS)或下管(LS) 整流
- 支持非连续导通模式 (DCM)、连续导通模式 (CCM) 和准谐振(QR)操作
- 通过振铃检测防止 DCM 期间的误导通
- 符合能源之星标准
- 150μA静态电流 (IQ)
- 采用SOIC-8封装
正在供货产品型号
MP9985GS-Z MP9985GS-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
