MA734

8 位至 12.5 位、3μs 低延迟非接触式角度传感器

Datasheet

详情

MA734 是一款 MagAlpha 数字角度传感器，用于检测旋转轴上永磁体的绝对角度位置（通常为径向磁化圆柱体永磁体）。其快速数据采集和处理功能可提供从静态角度测量到高速旋转的精确角度测量。在伺服电机应用中，可以通过调节数字滤波来优化控制环路的性能。此传感器可支持的磁场强度范围和尺寸配置宽泛。同轴和侧轴（离轴贴装）配置均可支持。

MA734 可检测到磁场强度并包括可用于按钮人机接口（HMI）应用或诊断目的的可配置阈值。单片非易失性存储器（NVM）用于存储配置参数，如基准零度角和磁场检测阈值等。也可以使用易失性寄存器对 MA734 进行配置，无需访问 NVM。

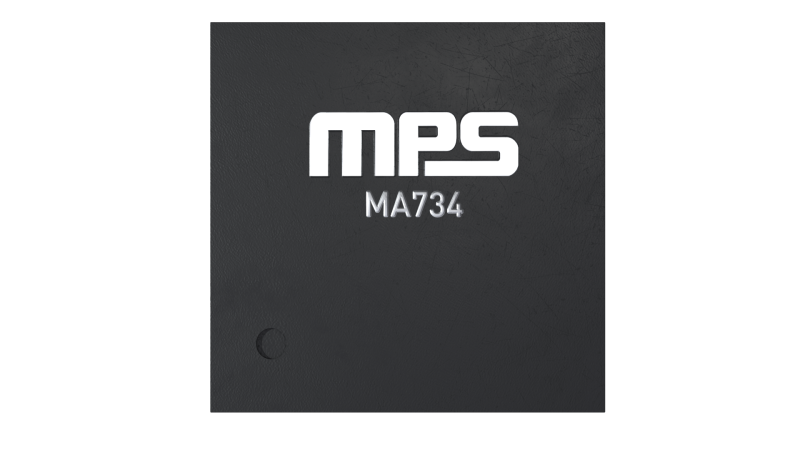

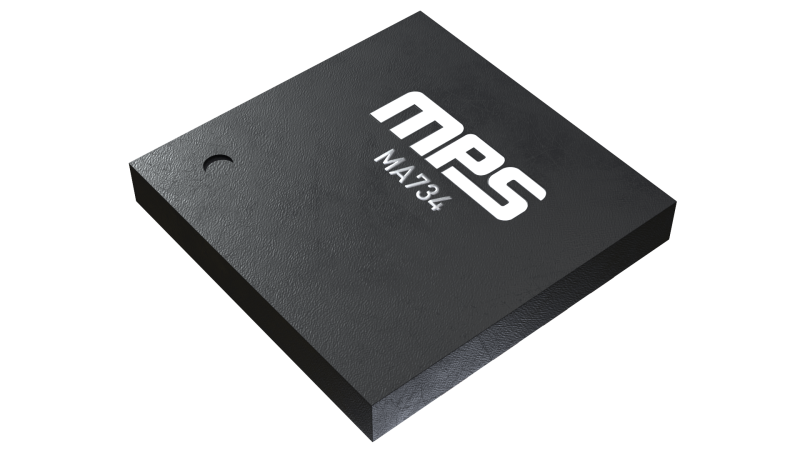

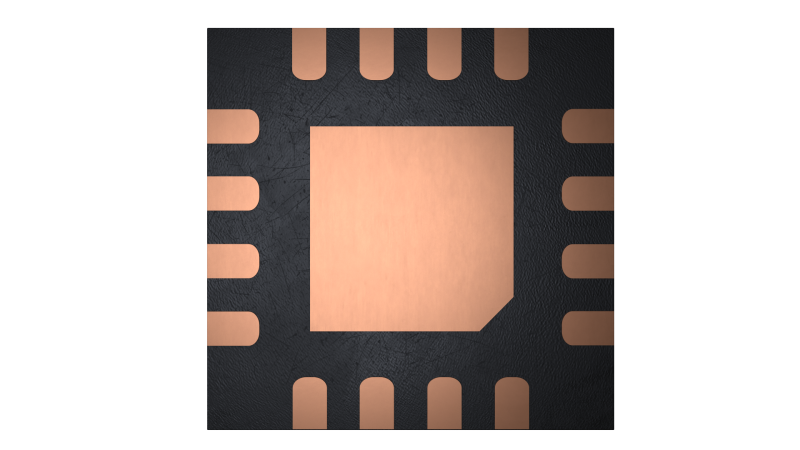

MA734 采用 QFN-16（3mmx3mm）封装。

产品特性和优势

可配置 8 位至 12.5 位分辨率绝对角度编码器
3μs 延迟（恒定旋转速度下）
串行外设接口（SPI）用于数字角度读取和芯片配置
可用于诊断检查的可配置磁场强度检测
NVM 读/写指令延长存储器使用寿命
3.3V、11mA 输入电流
-40°C 至 +125°C 工作温度
0rpm 至 60

正在供货产品型号

MA734GQ-P MA734GQ-Z

P&Z的含义

相关产品

EVKT-MagAlpha-MagDiff EVKT-MagAlpha-MagDiff 是可以连接到传感器测试板 (TMBA) 和旋钮套件的MagAlpha 通信套件，它需要 Macom 应用软件的配合。

EVKT-MagAlpha-MagDiff 是适用于 MagAlpha 和 MagDiff 磁性位置传感器系列产品的通信套件。它支持与所有 MagAlpha 和 MagDiff 测试板 (TBMA) 的无缝连接和操作。

EVKT-MagAlpha-MagDiff 套件包含一个微控制器 (MCU) 板、两根扁平带状电缆和一根 USB 电缆。它提供了一种简单易用的方法来读取传感器的角度，并读/写所有配置寄存器。使用该套件，还可以计算和配置角度校正表，以进一步提高传感器精度。

¥534.75
+ 税

用于 TBMA-LT 评估板的磁性旋钮

MagAlpha Evaluation App

适用于所有磁性角度传感器的图形用户界面

TBMA734-Q-LT-00A

MA734 长条形评估板

设计资源

Application Note

Selecting the Right Magnet for the MagAlpha in End-of-Shaft Mounting

MA700 Series: Low-Latency, Contactless Magnetic Angle Sensors

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MA734GQ-Z MA734GQ-P

包: QFN-16 (3x3)
Temp. Range: -40 to +125

5,000每卷

现货价格 ¥19.89 1K

数量单价
1

¥30.80
10

¥26.45
100

¥23.17
250

¥23.17
500

¥21.39
1K

¥19.89

量大请询价报价或技术支持

库存: 50,000

现在下单，可于2025 年 10 月 31 日前发货，库存达50,000片

更多数量的交货时间

更多数量预计于2025 年 2 月 17 日前发货

Arrives 3-4 business days. Shipping only $5 per order.

创建myMPS+账号申请免费样品
