MP2733A

MP2733A

宽输入范围、4.5A、I2C控制开关充电器IC，具有 NVDC 电源路径管理功能和OTG 模式下的可控 RBFET

详情

MP2733A 是一款高度集成的4.5A开关模式电池充电器管理器件，适用于单节锂离子或锂聚合物电池。该器件具有窄电压直流 (NVDC) 系统电源路径管理功能，适合多种应用，包括智能手机、平板电脑、无线摄像头和其他便携式设备。它采用低阻抗电源路径以提升效率、缩短电池充电时间并延长电池寿命；同时还提供I²C接口，通过可配置的充电和系统设置来灵活控制器件。

MP2733A 支持多种输入源，包括标准 USB 主机端口和具有快速充电功能的高功率壁式适配器，同时还利用 DP/DM 引脚提供 USB 输入类型检测。MP2733A通过在输入总线上提供 5V 电压来支持 USB On-The-Go (OTG) 操作，并提供高达 3A的输出电流 (I_OUT) 限制。

该器件无需软件控制即可启动并完成充电周期。它会自动检测电池电压并分阶段对电池充电。一旦检测到充满电，充电即自动终止。当充电电池的电量低于充电阈值时，充电器IC会自动开始另一个充电周期。

MP2733A还为电池充电和系统操作提供各种安全保护功能，包括充电安全定时器、电池温度监控、过压保护 (OVP) 和过流保护 (OCP)。一旦发生故障，充电器IC会向主机发送 INT 信号。它还提供 BATTFET 禁用控制以进入运输模式，并通过 DISC 引脚提供系统重置功能。

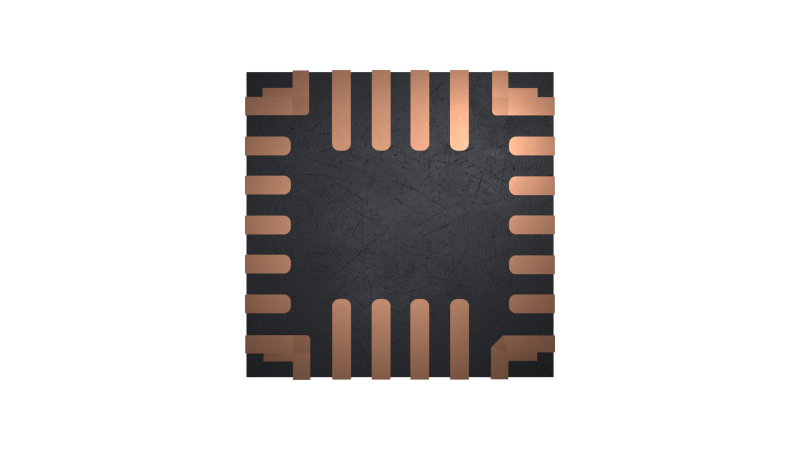

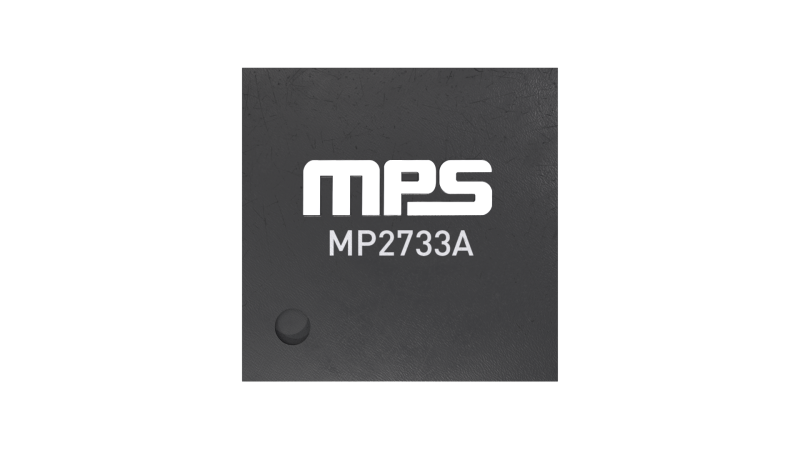

MP2733A 采用 QFN-26（3.5mmx3.5mm）封装。

产品特性和优势

3.7V 至 16V 工作输入电压 (V_IN) 范围
高达 22V 的耐受电压
高效率、4.5A、1.35MHz 降压充电器IC，充电电流为 3A (I_CHG)时充电效率高达 92%：
- 可配置 D+/D-，支持灵活的快充协议
USB On-The-Go (OTG)，具有4.8V 至 5.5V 可调输出电压 (V_OUT)：高达 3A 的输出电流 (I_OUT)，I_OUT为 1.5A时效率高达 93%
窄电压直流 (NVDC) 电源路径管理：
- 即时启动，适用于无电池或深度放电的电池
- 电池补充模式下的理想二极管操作
14mΩ BATTFET，高达 8.5A的电流，高电池放电效率
I²C接口可实现灵活的系统参数设置和状态报告
全集成 MOSFET，电流采样
专用 DISC 引脚控制运输模式和系统复位
运输模式下具有 13μA 低电池漏电流
集成模数转换器 (ADC) 用于监控 V_IN、输入电流 (I_IN)、电池电压 (V_BATT)、I_CHG、系统电压 (V_SYS) 和电池温度
充电状态指示器
安全功能：用于充电模式下电池温度保护的可配置 JEITA、电池充电安全定时器、热调节与关断、看门狗监控 I²C和输入/系统过压保护 (OVP)
采用 QFN-26 (3.5mmx3.5mm) 封装

正在供货产品型号

MP2733AGQC-xxxx-Z MP2733AGQC-xxxx-P MP2733AGQC-0000-Z MP2733AGQC-0000-P
