- MP29508
MP29508
Session textval
Session Titefor popup
详情

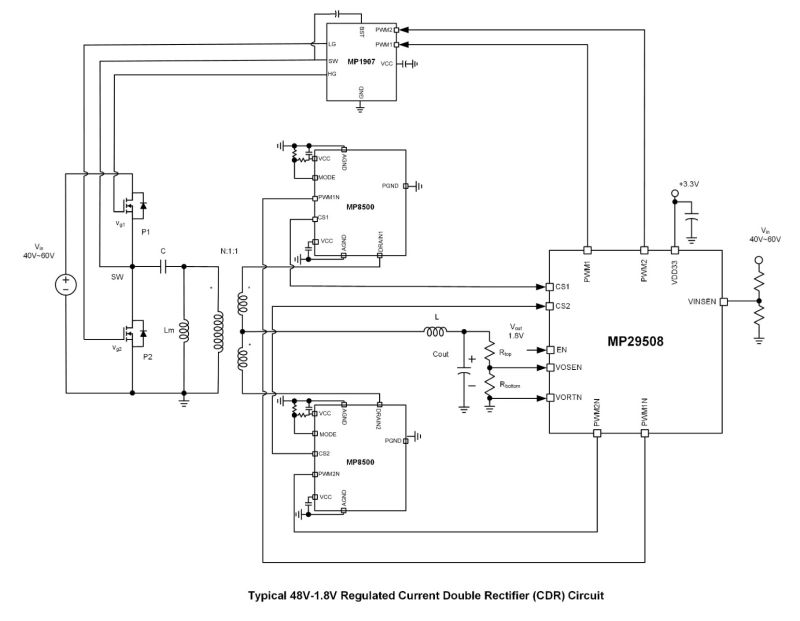

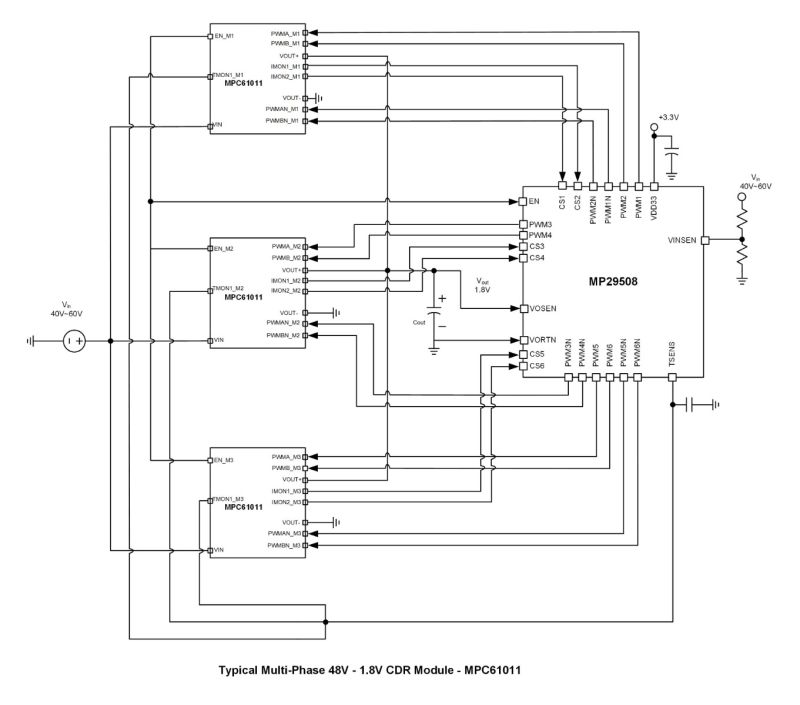

MP29508 是一款支持大电流多相电压调节器（VR）的数字控制器，与外部功率级配合，可构建电流倍增整流（CDR）电路。该器件可配置为最多 6 相工作，以支持 3 组 48V 转 1.8V 的 CDR 模块。
MP29508 内置片上非易失性存储器（NVM），用于存储和恢复器件配置。用户可通过 PMBus/I2C接口轻松配置并监控器件设置及故障参数。
该器件采用独特的数字多相非线性控制技术，能够在极少输出电容的条件下，提供快速负载瞬态响应。由于稳态和负载瞬变均采用同一种功率环路控制方法，因此功率环路补偿的配置变得非常简单。
该器件采用 TLGA-48 (6mm x 6mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 最高 6 相操作数字控制器
- 兼容 PMBus/I2C 协议（800kHz总线速率）
- 引脚可配置PMBus 地址
- 内置非易失性存储器 (NVM) 用于存储配置
- 120kHz 至 1.5MHz开关频率 (fSW)范围
- 最多支持 3 组 CDR 模块
- 自动斜坡补偿
- 可选开环或闭环速度控制
- 支持针对 6 种不同应用的灵活配置
- 模块间主动电流均衡功能
- 相间主动电流均衡 (ACB) 功能，支持配置偏移量以实现热平衡
- 监控输入电压 (VIN) 、输出电压 (VOUT)、输入电流 (IIN)、输出电流 (IOUT)、输入功率(PIN) 和输出功率(POUT)
- VIN 欠压锁定 (UVLO)保护、输出过压保护/欠压保护 (OVP/UVP)、过流保护 (OCP) 和过温保护 (OTP) 功能，提供无动作、锁存和打嗝模式选项
- 自动将稳压器 (VR) 故障类型记录至 NVM
- 数字负载线调节
- 通过增加 VOUT偏移量实现超频模式
- 寄存器访问密码锁定功能
- 采用 TLGA-48 (6mm x 6mm) 封装
正在供货产品型号
MP29508GMKT-xxxx-Z MP29508GMKT-xxxx-P MP29508GMKT-0000-Z MP29508GMKT-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
