MP29540
Session textval
Session Titefor popup
详情

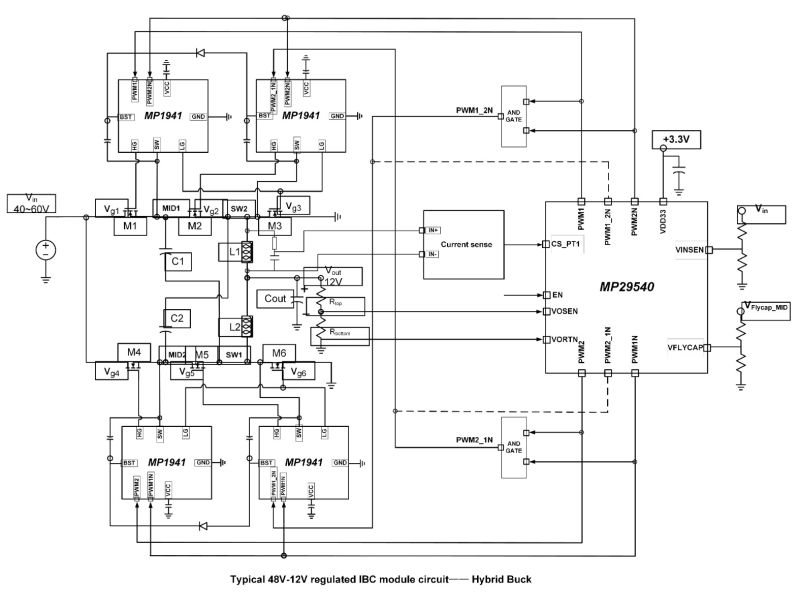

MP29540 是一款支持大电流多相电压调节器（VR）的数字控制器，与外部功率级配合使用时可实现混合降压或标准多相 VR 解决方案。该器件可通过电感直流电阻（DCR）提供电流采样。
MP29540 可配置为最多 8 相运行，以支持 4 个带外部与门的混合降压拓扑模块；或最多 6 相运行，以支持 3 个带内部与门（PWMx_xN 引脚）的混合降压拓扑模块。
它内置非易失性存储器（NVM），用于存储和恢复器件配置。所有器件配置和故障参数均可通过 PMBus/I2C 接口轻松配置并监控。
MP29540 采用独特的数字多相非线性控制方式，仅需极少输出电容，即可实现快速负载瞬态响应。稳态与负载瞬态响应共用一套电源环路控制方法，因此电源环路补偿配置非常简单。
MP29540 采用 TLGA-40（5mm × 5mm）封装。
-
显示更多
显示较少
产品特性和优势
- 数字控制器，最多支持 8 相运行
- 兼容 PMBus/I2C 标准（800kHz总线速度）
- 引脚可配置 PMBus 地址
- 内置非易失性存储器 (NVM) ，用于存储配置
- 开关频率 (fSW) 范围：120kHz 至 1.5MHz
- 支持最多 3 个器件通过内部与门协同工作
- 支持最多 4 个器件通过外部与门协同工作
- 自动斜率补偿
- 可选开环或闭环控制
- VFLYCAP 欠压 (UV) 监控器
- 多配置功能，最多支持 6 种不同的应用
- 模块间主动均流功能
- 通过电感直流电阻 (DCR) 实现输出电流 (IOUT) 的灵活采样
- 相间主动电流均衡，可配置偏移量以实现热均衡
- 输入电压 (VIN)、输出电压 (VOUT)、电流和功率监控
- VIN欠压锁定 (UVLO)保护、VOUT 过压保护 (OVP)/欠压保护 (UVP)、快速过流保护 (OCP)、慢速过流保护 (OCP) 和过温保护 (OTP))
- 自动记录电压调节器 (VR) 故障类型至非易失性存储器 (NVM)
- 数字负载线调节
- 通过向 VOUT 添加偏移量实现超频模式
- 密码锁定寄存器访问
- 采用 TLGA-40 (5mm x 5mm) 封装
正在供货产品型号
MP29540GLUT-xxxx-Z MP29540GLUT-xxxx-P MP29540GLUT-0000-Z MP29540GLUT-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
MP29540 Resources
-
APPLICATION
5G 电源解决方案应用 -
APPLICATION
NIC 电源解决方案应用 -
APPLICATION
MPS电子开关解决方案应用 -
PRODUCT CATEGORY
控制器产品类目 -
APPLICATION
服务器(DDR5电源）应用DDR5 SDRAM（同步动态随机存取内存）是最新一代的 DDR 内存。它是 DDR4 的后代产品，在速度、容量和能效方面都有显著的改进。DDR5 内存模块专为个人计算机、工作站和服务器而设计。DDR5 内存模块的主要优点包括： 速度更快：DDR5 内存模块的运行速度可达 8400MT/s，而 DDR4 仅为 3200MT/s。对游戏、视频编辑和 3D 渲染等任务来说，这无疑可显著改善性能。 容量更大：DDR5 内存模块的容量高达 128GB，而 DDR4 仅为 16GB。因此它能够提供更大的数据存储量，并能够同时运行高要求的应用。 功耗更低：DDR5 内存模块的运行电压 (1.1V) 低于 DDR4 内存模块 (1.2V)。低电压运行有助于降低计算机功耗并节省电费。 纠错能力更强：DDR5 内存模块具有片上 ECC（纠错码）功能，有助于防止数据损坏。 MPS...
-
APPLICATION
服务器（核供电）数据中心解决方案应用云计算、人工智能（AI）、机器学习以及其他一些革命性技术正在整个行业中扩展开来，并已融入了消费者的日常生活中。然而，要满足这些技术不断增长的数据和处理需求，服务器和数据中心需要具备前所未有的速度。在不降低效率或可靠性的前提下，不断缩小的占板空间内需要容纳史无前例的高功率密度。核心电压轨必须能够提供卓越的速度、保护功能和灵活性，以跟上不断增长的需求。 MPS多样化的解决方案在保证效率的同时，能保持较低的整体系统成本。其散热管理专为高密度、高耗电的服务器而设计，能够节约能源并优化输出。MPS专有的Intelli-PhaseTM技术可保持并提高每个新设计的性能。这些可扩展的解决方案还提供了热插拔功能和先进的FET技术，可帮助简化设计，实现节省空间的封装。MPS创新的产品实现了强大的功能、速度与效率，可充分满足您的服务器设计需求。
-
PRODUCT CATEGORY
处理器核心电源控制器产品类目 -
PRODUCT

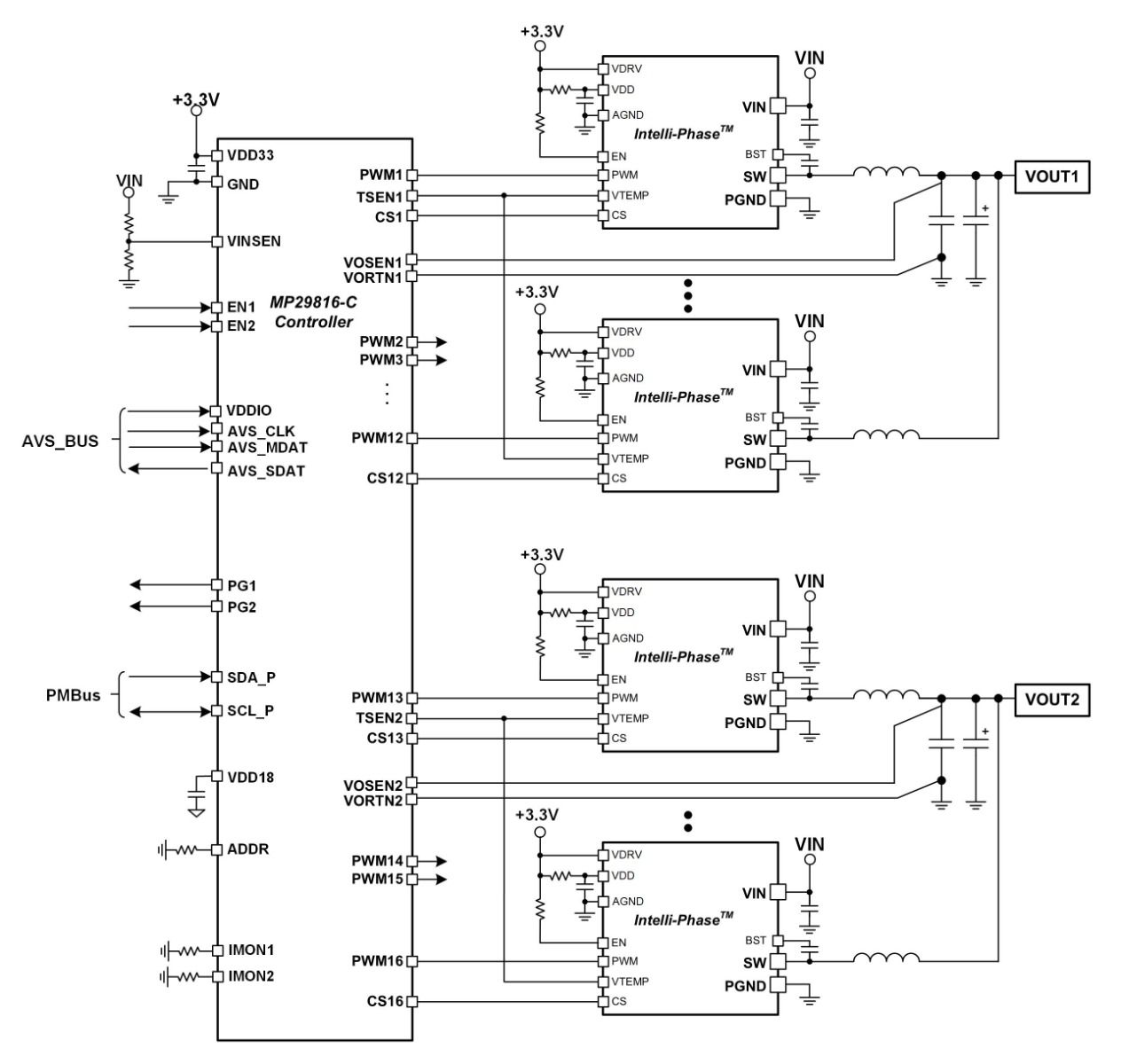

MP29816-C产品双环路、数字式、16 相控制器，带 PMBus 和 AVSBus 接口
-
