- MP5998
MP5998
Session textval
Session Titefor popup
- 最小输入电压（V）2.9
- 最大输入电压（V）16
- 最大输出电流（A）60
- 电流限（A）Configurable
- 典型静态电流（µA）3800
- 通道1
- 使能Active High
- 故障标记（信号）受损MOSFET检测, Maximum SS Fault, 过流保护, 过温保护, Over-Voltage Protection (OVP), 短路保护, Under-Voltage Protection (UVP)
- 导通阻抗（mΩ）0.79
- 变化斜率控制Yes
- 等级目录
- 封装QFN-26 (5x4.5)

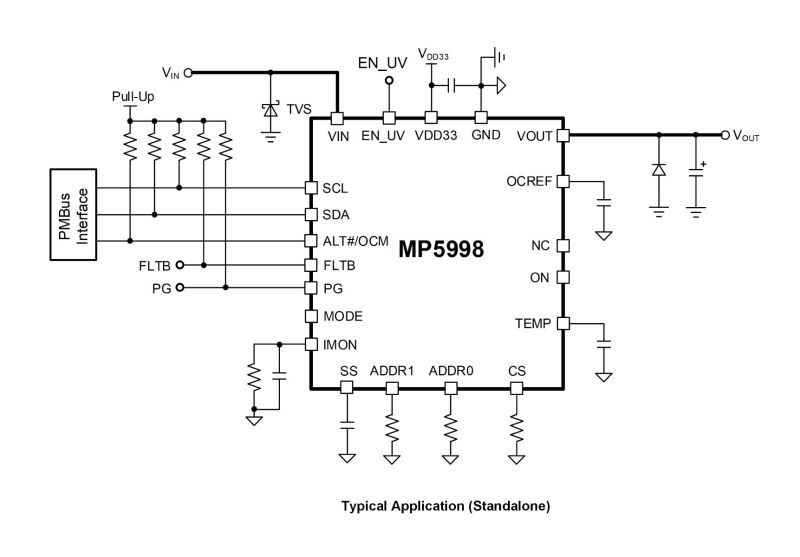

MP5998 是一款全集成、兼容 PMBus、结构紧凑的热插拔保护器件。该器件集成热插拔控制器和上管功率 MOSFET (HS-FET)，可独立工作；同时支持并联运行，以满足大电流应用需求。在室温下，每颗器件可提供最高 60A 的连续输出电流 (IOUT)
当电路板插入带电背板电源时，MP5998通过限制流向负载的浪涌电流来减小背板电压跌落；同时利用电流限制 (ILIMIT)参考输入和软启动 (SS) 斜坡来控制栅极电压(VGATE) ，实现对内部 MOSFET 电流 (IFET) 的限制。
MP5998 具有多项可简化系统设计的功能，例如用于监测 IOUT 的集成电流镜以及片上温度检测功能。这省去了外部电流采样功率电阻、功率 MOSFET 和温度检测器件的需求
该器件丰富的故障保护功能包括输入电压(VIN)过压保护 (OVP)、IOUT过流保护 (OCP)、短路保护 (SCP)和过温保护 (OTP)。此外，它还能够检测功率 MOSFET 的栅极、源极和漏极短路故障。故障状态可通过故障报告输出 (FLTB) 引脚来指示。
MP5998 还提供电源正常 (PG) 指示，并通过 PMBus 接口遥测 VIN、输入电流 (IIN)、输入能量(EIN)、输出电压 (VOUT)、 IOUT、输入功率 (PIN)和输出功率 (POUT) 。故障监测和状态报告均通过PMBus接口实现。
MP5998 采用 QFN-26 (5mm × 4.5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 2.9V 至 16V 工作输入电压 (VIN)范围
- 最大60A输出电流 (IOUT)
- 集成 0.79mΩ 功率 MOSFET
- 兼容 PMBus/I2C 1.3
- ±1%IMON 报告精度
- 内置 MOSFET 驱动器
- 集成电流采样 (CS) 功能，带采样输出
- 过流 (OC) 限值可配置
- 短路电流限值可配置

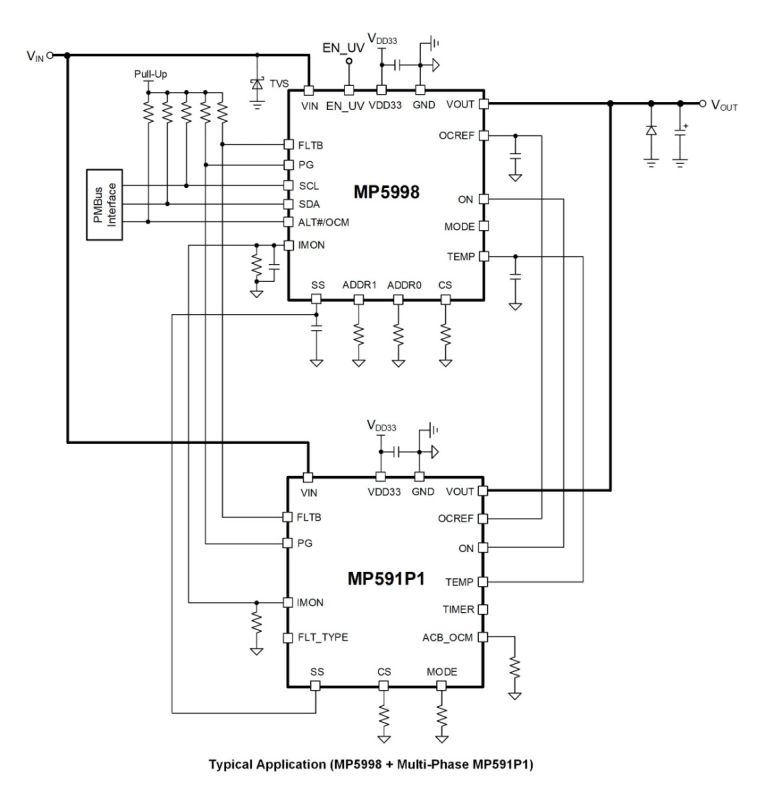

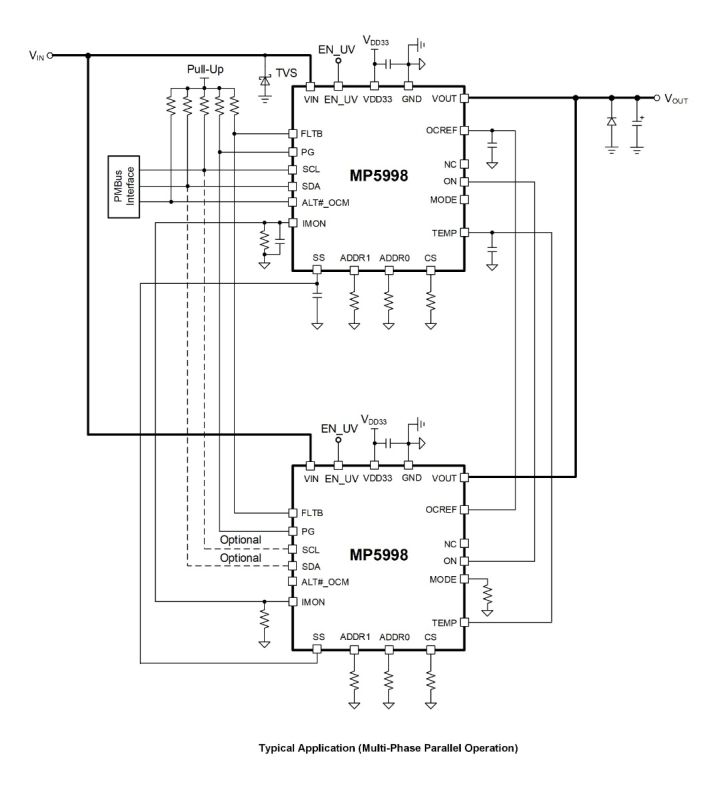

- 支持并联运行，以满足大电流应用需求
- 通过 SS 引脚或寄存器可配置软启动时间 (tSS)
- 内置熔丝健康状况报告功能
- 故障信号输出 (FLTB)
- 电源正常 (PG) 指示
- 输出放电
- 发起端/目标端引脚可配置 (MODE)
- 故障自动记录至非易失性存储器 (NVM)
- VIN过压保护 (OVP)、短路保护 (SCP)、过流保护 (OCP) 和过温保护 (OTP)，可选择不执行操作、锁存关断、重试或打嗝模式
- Intelli-Fuse结温(TJ)监测
- 内置非易失性存储器 (NVM)，用于保存自定义配置
- 高精度输入能量(EIN)、输入功率 (PIN)、输出功率 (POUT)、输入电流 (IIN)和OUT报告
- 导通延迟时间 (tON_DELAY)和关断延迟时间(tOFF_DELAY)可配置
- 黑匣子信息记录
- NVM 写保护
- 采用 QFN-26 (5mm × 4.5mm) 封装
正在供货产品型号
MP5998GQZ-xxxx-Z MP5998GQZ-xxxx-P MP5998GQZ-0000-Z MP5998GQZ-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
