MP5325C
正在供货产品型号
MP5325CGQV-Z MP5325CGQV-P
P&Z的含义
相关产品
EV5325C-QV-00A 16V、15A 热插拔 Intelli-Fuse 解决方案评估板

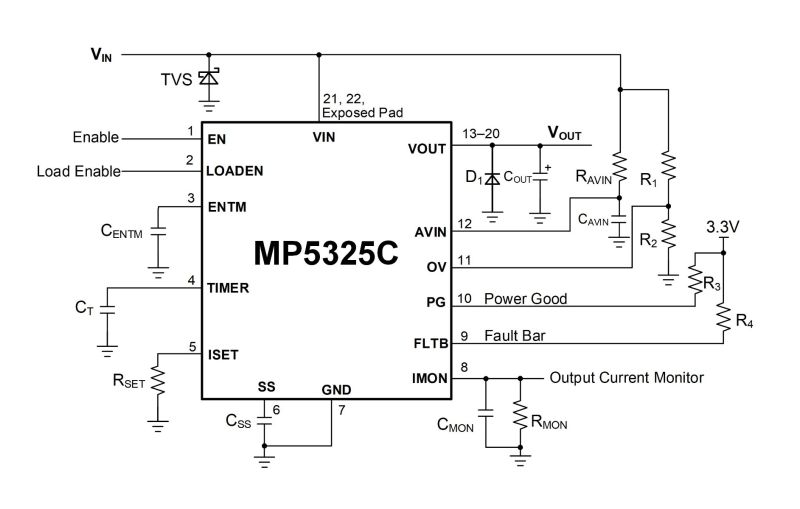

EV5325C-QV-00A 是用于演示全集成热插拔保护器件 MP5325C 功能特性的评估板,可用于评估 MP5325C 的参考电路。MP5325C可防止输入端瞬态干扰损坏输出端电路,同时也能防止输出端意外短路和瞬态干扰影响输入端。在室温条件下,每颗器件可提供最高 15A 的连续输出电流 (IOUT)
MP5325C通过控制输出电压斜率来限制启动期间产生的浪涌电流;输出斜率由 SS 引脚上连接的外部电容 (CSS) 控制
它还利用电流采样 MOSFET 拓扑来限制输出端最大负载电流;电流限值由连接在 ISET 引脚与地之间的低功率电阻控制。
其内部电荷泵可驱动功率器件栅极,使导通电阻(RDS(ON)) 仅 3mΩ 的功率 MOSFET导通。
MP5325C 还提供 IMON 可选功能,用于输出与流经功率器件的电流成正比的电压,并由 IMON 引脚与地之间的电阻(RIMON) 设定。
该器件完善的保护功能包括限流保护、过温关断保护、MOSFET 损坏检测、过压锁定 (OVLO) 和欠压锁定 (UVLO)保护。

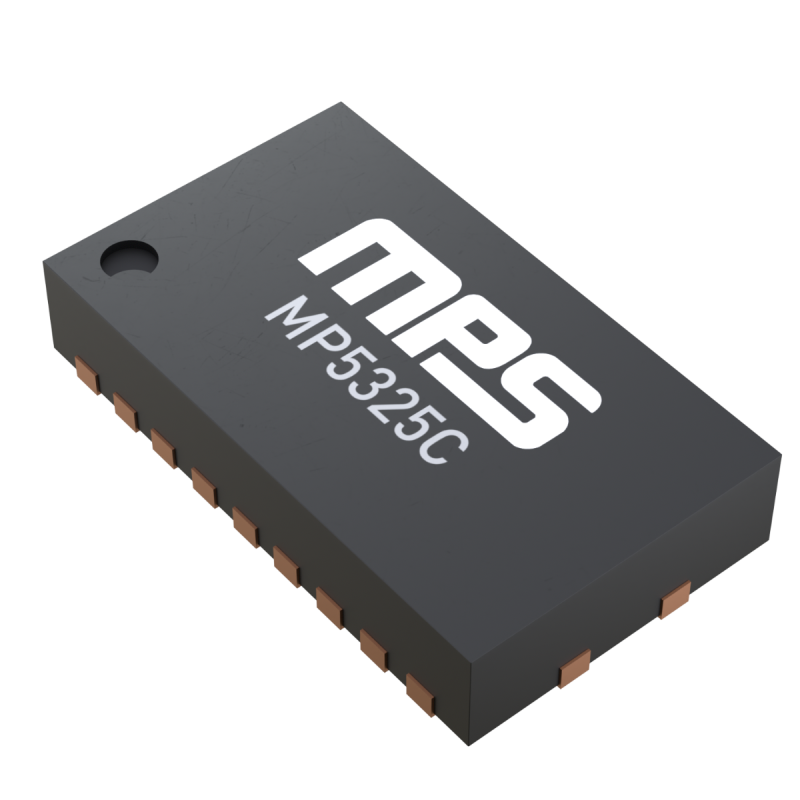

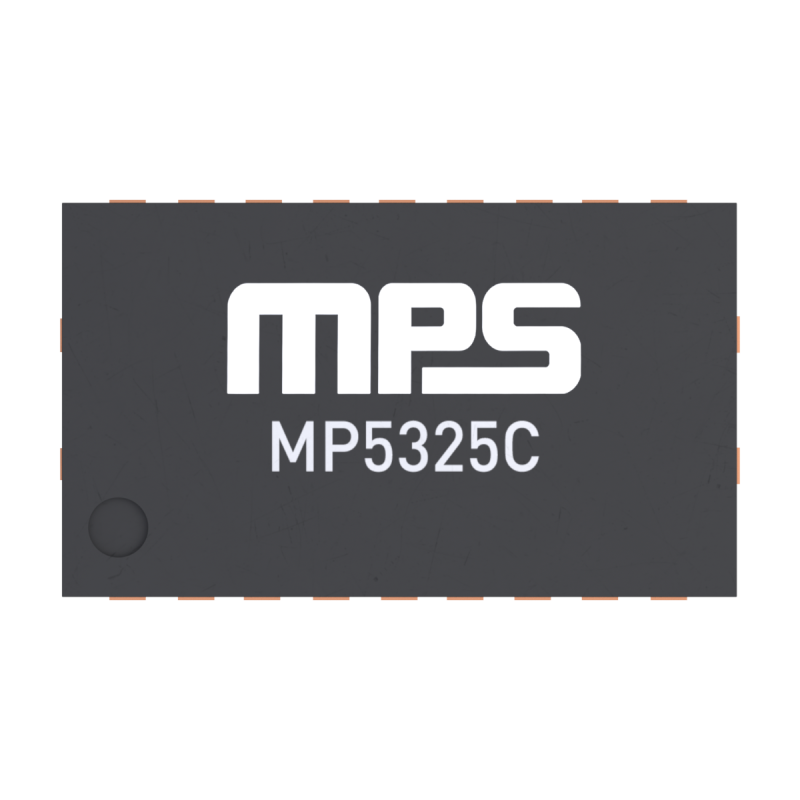

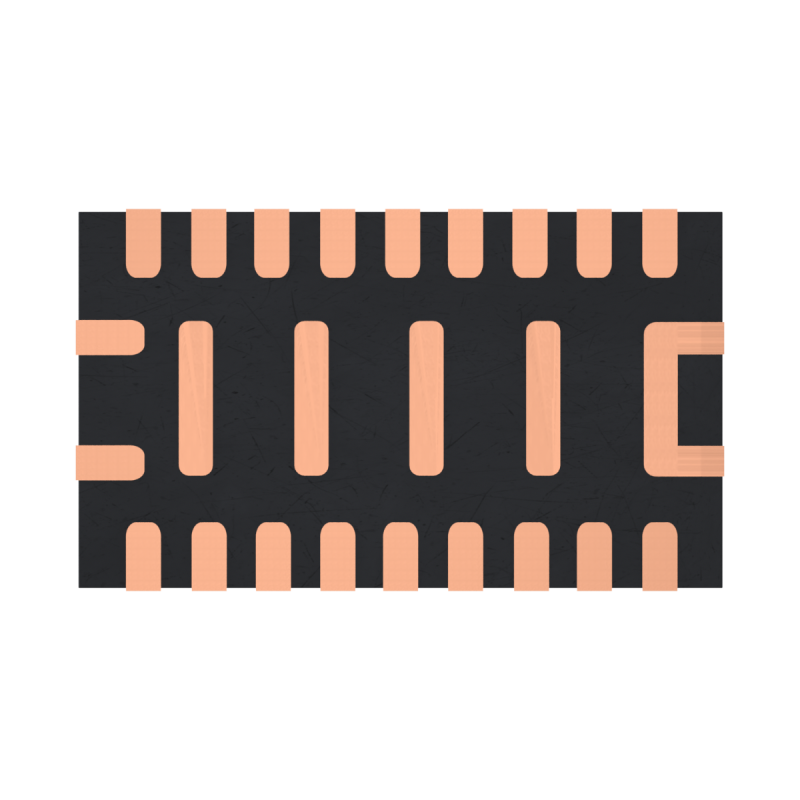

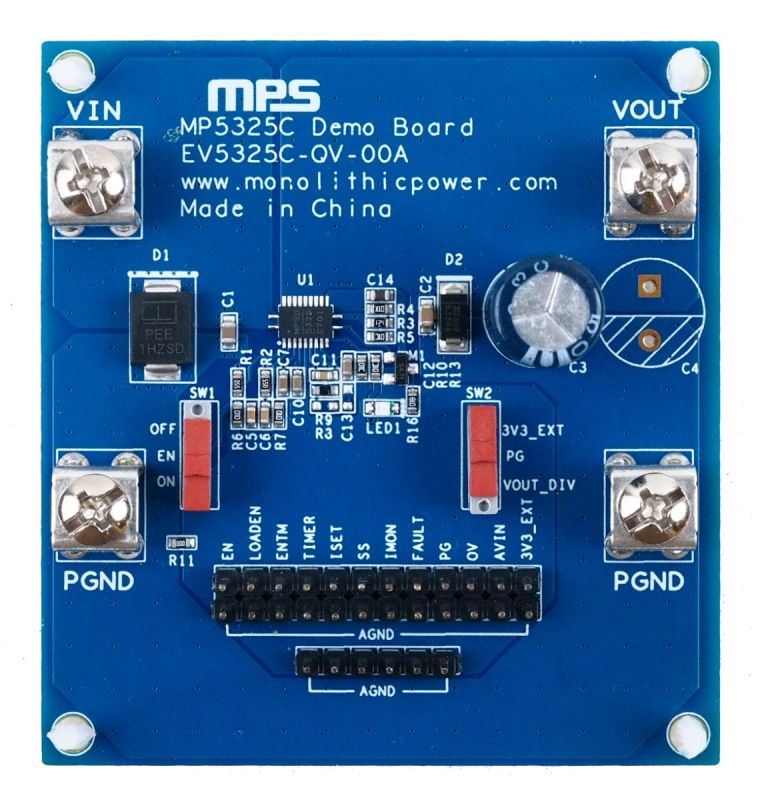

MP5325C 采用 QFN-22 (3mm × 5mm) 封装。EV5325C-QV-00A 为 4 层 PCB,各层铜厚均为 2oz。板尺寸为 6.8cm × 6.35cm,默认配置 MP5325C。
