MPQ3327-AEC1
Session textval
Session Titefor popup
详情
MPQ3327-AEC1 是一款4路切换线路扫描驱动器,最大电流 8A,额定电压 20V。该器件专为汽车LCD面板中的 LED 局部调光和 mini-LED 背光应用而设计。
MPQ3327-AEC1 集成 4 个具有25mΩ导通电阻 (RDS(ON)) 的N 沟道 MOSFET(NMOS),同时通过内部电荷泵电路提供栅极驱动。
该器件支持对每路切换的独立开/关控制,对MPQ3327GQE-0000-AEC1采用串行接口控制,对MPQ3327GQE-0001-AEC1采用GPIO控制。它通过可配置内部寄存器实现可靠、灵活的应用,并通过25MHz 串行接口时钟确保菊花链应用中多芯片的高数据传输速率。
MPQ3327-AEC1内置强大的保护功能来确保安全运行,如切换短路保护和过温保护 (OTP)。所有故障状态均可通过串行接口读取。一旦检测到故障,故障标志引脚亦会指示故障状态。
MPQ3327-AEC1 采用 QFN-14 (3mmx3mm) 封装,并符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 3.5V 至 20V 宽输入电压 (VIN) 范围
- 内部 4 路线路扫描切换
- 25mΩ 导通电阻 (RON(DS))
- 20V额定电压开关
- 8A最大电流(具体取决于散热性能)
- 快速放电功能
- 灵活扩展线路扫描开关
- 25MHz 时钟,支持菊花链配置

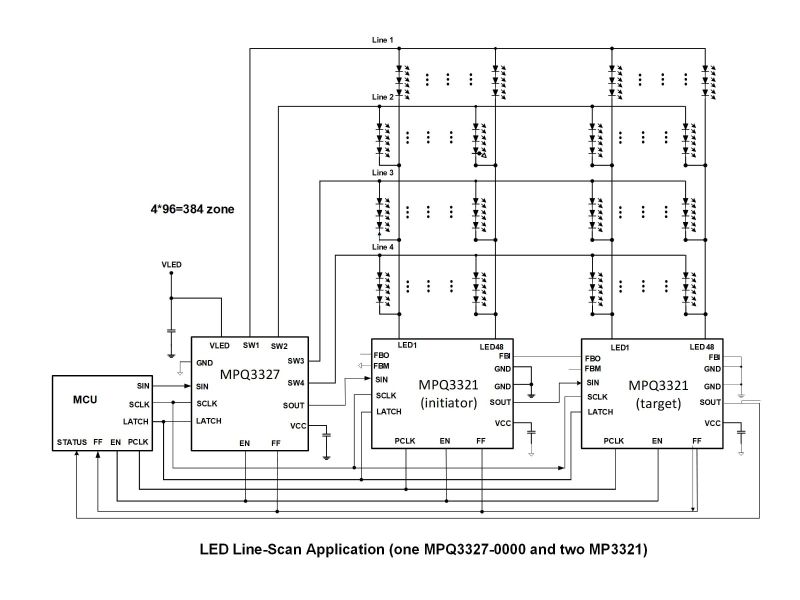

- 串行接口控制 MPQ3327GQE-0000-AEC1 的 4 个开关

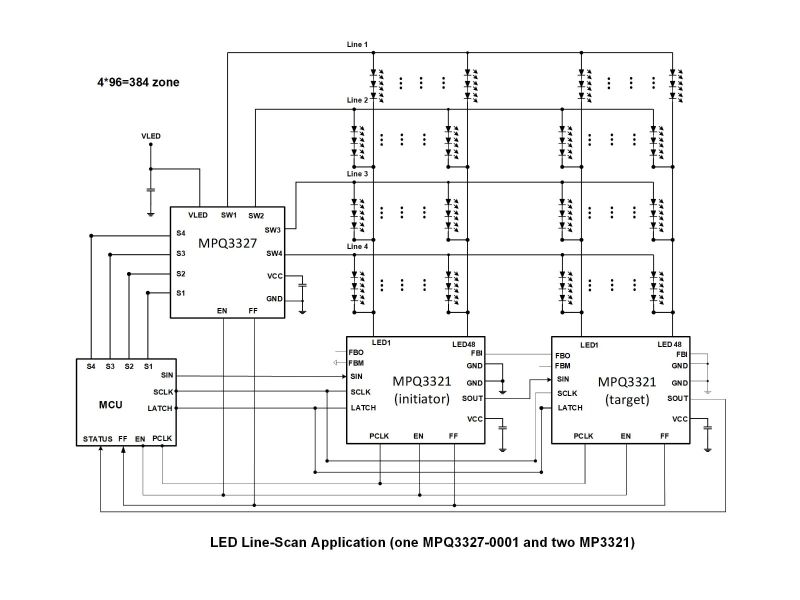

- GPIO 模式控制 MPQ3327GQE-0001-AEC1 的 4 个开关
- SW短路保护
- 故障指示信号输出
- 相邻引脚无短路
- 过温保护 (OTP)
- LED防负电压保护
- 采用 QFN-14(3mmx3mm)封装
- 符合 AEC-Q100 等级1认证

正在供货产品型号
MPQ3327GQE-xxxx-AEC1-Z MPQ3327GQE-0000-AEC1-Z MPQ3327GQE-0001-AEC1-Z MPQ3327GQE-xxxx-AEC1-P MPQ3327GQE-0000-AEC1-P MPQ3327GQE-0001-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
