立即购买MPQ3326A-AEC1
正在供货产品型号
MPQ3326AGRE-AEC1-Z MPQ3326AGRE-AEC1-P
P&Z的含义
相关产品
MPQ3326GR-AEC1 16 通道、每通道 50mA、独立 PWM 模拟调光和 I2C 接口的 LED 驱动器，符合 AEC-Q100 认证
MPQ3326-AEC1 是一款 16 通道 WLED 驱动器，宽输入电压范围为 4V 至 16V。MPQ3326 在每串 LED 灯串端子中施加 16 个内部电流源。通过外部电流设定电阻来设置每通道 LED 电流。每通道最大电流为 50mA（VIN ≥ 4.5V）。该器件具有 I2C 接口，可通过外部电阻配置最多 10 个 I2C 地址。这意味着 MPQ3326 可支持多达 10 个级联 IC 以驱动 LED 阵列。每通道都能通过 I2C 使能或关闭。该器件每个 LED 通道都有独立的 PWM 调光和模拟调光，而每通道都有 12 位分辨率 PWM 调光和 6 位模拟调光。
为了优化 EMI/EMC 性能，可以对 LED 电流斜坡速率和相移进行配置。MPQ3326 可以从 RFSH/FLT 引脚输出一个刷新的信号，该信号频率可由寄存器设置。器件中集成了 LED 开路和短路保护以及过温保护（OTP）。如果触发保护，故障指示会拉低，此时会设置相应的故障寄存器。

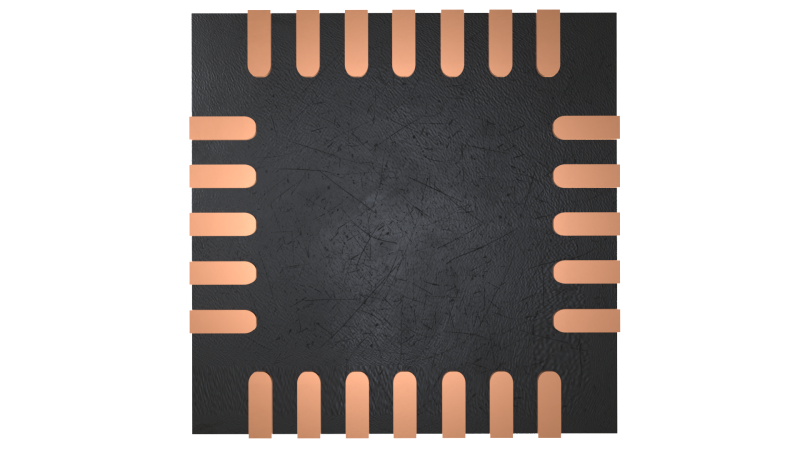

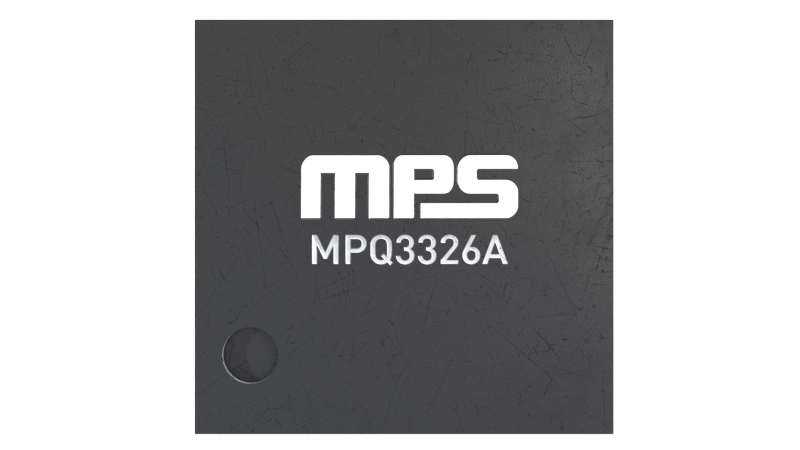

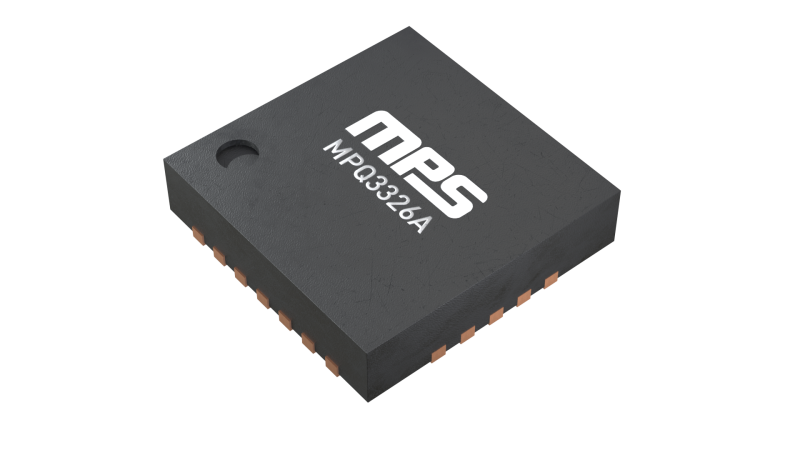

MPQ3326 符合 AEC-Q100 认证，采用 QFN-24（4mmx4mm）封装。
产品优势:
- 每通道独立的脉宽调制（PWM）调光和模拟调光
- 深度调光模式，12 位 PWM 调光
- 相移和变化斜率以降低 EMI
- 高达 10 个可配置地址
