MPQ3368-AEC1
Session textval
Session Titefor popup
详情

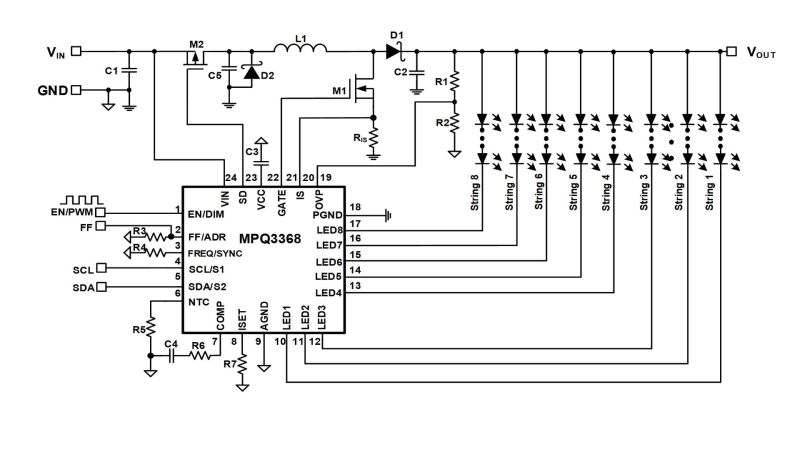

MPQ3368-AEC1 是一款具有 8 通道电流源的升压控制器,可用于驱动中小型 LCD 面板背光应用中的白光LED (WLED) 阵列。该器件采用峰值电流模式及脉宽调制 (PWM) 控制架构来调节升压变换器,并将8通道电流源应用于 LED 阴极以调节 LED 亮度。
MPQ3368-AEC1 能够将每个 LED 灯串中的电流都调节为外部电流设置电阻设定的值,灯串间的电流调节精度达 2.5%。该器件通过强大的栅极驱动器信号并根据选定的上升/下降时间驱动外部 MOSFET。它还提供易于使用的标准 I2C数字接口。开关频率 (fSW) 可通过电阻、I2C接口或外部时钟进行配置。
MPQ3368-AEC1提供低净空电压以提高效率和 IC 散热性能。它还利用 PWM 输入或内部寄存器提供模拟、PWM 和混合调光模式。调光模式可通过 I2C接口选择。该器件还具有相移功能,可在 PWM 调光期间减少浪涌电流并消除可闻噪声。
MPQ3368-AEC1丰富的保护功能可确保器件安全的运行,具体包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、VOUT-to-GND 短路保护、LEDx-to-GND 短路保护以及 LED 短路和开路保护,而且LED 电流 (ILEDx) 可根据NTC 引脚检测情况自动降低。

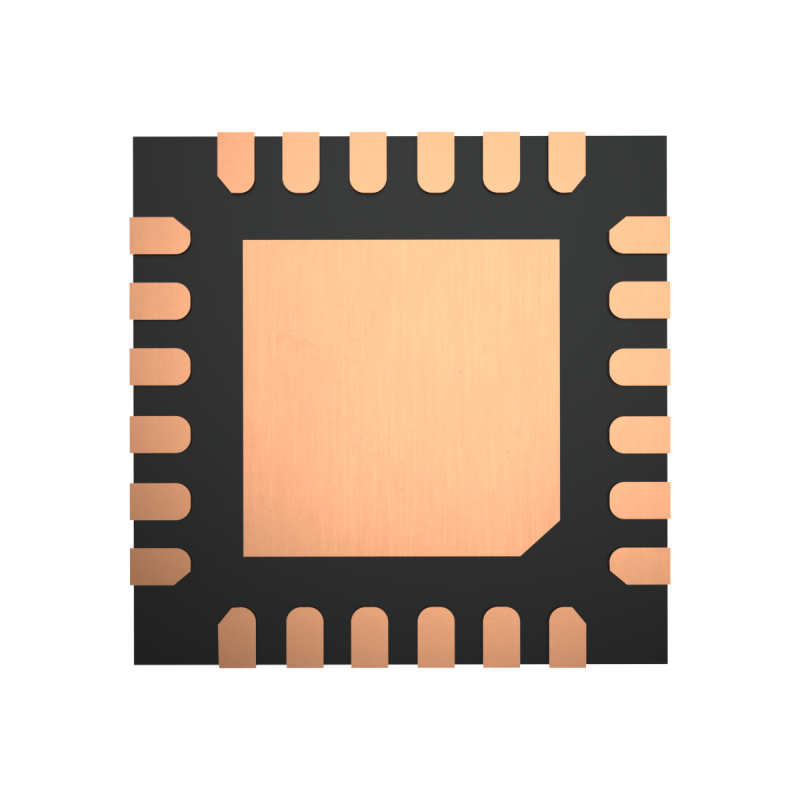

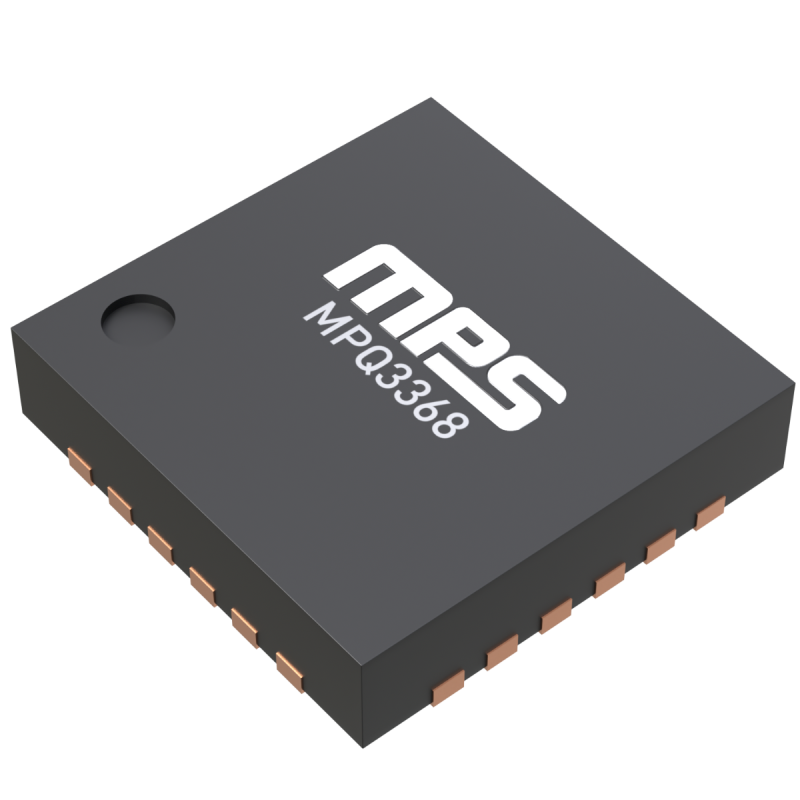

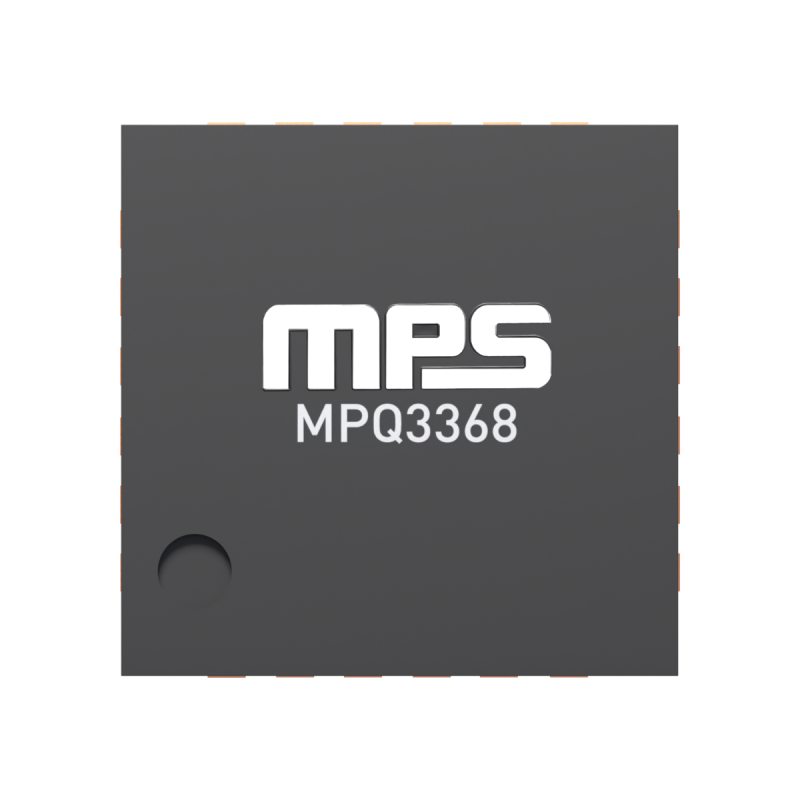

MPQ3368-AEC1 采用 QFN-24 (4mmx4mm) 封装,并符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 3.8V 至 36V 输入电压 (VIN) 范围
- 8 个通道,每通道最大 200mA
- 高达 2.2MHz的可配置开关频率 (fSW)
- 外部同步开关 (SW) 功能
- 通过脉宽调制 (PWM) 输入或内部寄存器实现多调光操作模式,包括:
- 直接和内部 PWM 调光 (15 位)
- 模拟调光 (10 位)
- 混合调光,具有 25%/12.5% 切换点
- 直接 PWM 调光模式下,当PWM 频率 (fPWM) ≤ 200Hz 时,调光比≥10000:1
- 出色的 EMI 性能,具备频谱扩展 (FSS)功能
- 通过I2C接口可配置4个 IC 地址
- 用于 PWM 调光的相移功能
- 2.5% 电流匹配精度
- 逐周期电流限制
- 输出电压 (VOUT) 与VIN断连
- 通过负温度系数 (NTC) 反映外部温度
- LED 短路/开路保护、过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP) 和电感/二极管短路保护
- VOUT 至GND 短路保护和 LEDx 至 GND 短路保护
- 可配置 OVP 阈值和 LED 短路保护阈值
- 故障指示器信号输出
- 采用 QFN-24 (4mmx4mm) 封装
- 符合 AEC-Q100 等级1 认证

正在供货产品型号
MPQ3368GRE-xxxx-AEC1-Z MPQ3368GRE-xxxx-AEC1-P MPQ3368GRE-0000-AEC1-Z MPQ3368GRE-0000-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
