- MPQ76400FS-AEC1
MPQ76400FS-AEC1
Session textval
Session Titefor popup
详情

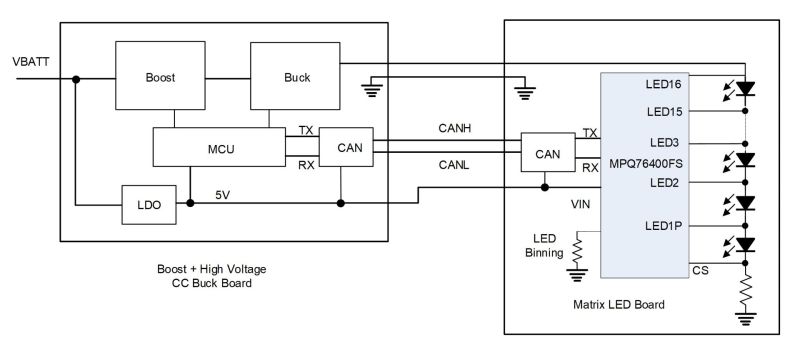

MPQ76400FS-AEC1 是一款内置 16 个串联开关的LED 矩阵管理器。该器件可在动态自适应照明应用中实现单个 LED 像素的控制，为汽车前照灯中的大型高功率 LED 阵列提供高度集成的电源解决方案。
MPQ76400FS-AEC1集成了由四个串联开关组成的四个子串，通过旁路单个LED实现多路电流源控制。其通用异步收发器（UART）接口支持高达2Mbps的通信波特率，可借助外部主微控制器（MCU）实现高密度数据负载传输。
MPQ76400FS-AEC1通过内部电荷泵为LED旁路开关栅极驱动器供电。电荷泵采用16MHz振荡器提供频谱扩展(FSS)功能，从而最大限度地降低EMI。
该器件具备的低导通电阻 (RDS(ON)) 开关可最大限度地降低导通损耗和功耗。其开关的导通和关断时间可针对灯串中的每个 LED 进行配置。脉宽调制 (PWM) 频率和占空比也可通过 UART 接口的内部寄存器进行调整。
MPQ76400FS-AEC1内置多页一次性可编程 (MOTP) 存储器，可存储默认系统设置、校准参数和照明模块数据。通过一个内部 8 位模数转换器 (ADC) ，可以对所有开关的LED 电压 (VLED)、电流和结温 (TJ) 进行监控，并将数据记录至内部寄存器。诊断数据可通过 UART 接口由 MCU 回读。此外，ADC 还采样专用输入 (ADC1/ADC2) 通道，用于系统温度补偿 (NTC)和LED分档。
MPQ76400FS-AEC1 具有 LED 开路/短路保护和过温关断保护，并可通过 UART 接口访问故障报告寄存器。
该器件采用带散热焊盘的 TQFP-48（7mmx7mm）封装，具有出色的功率耗散和散热性能，符合 AEC-Q100 等级1认证。
-
显示更多
显示较少
产品特性和优势
- 集成16个LED调光开关：
- 所有开关通道总电流可达 1.6A
- 最大 60V 对地耐压
- 最大 20V开关两端电压
- 10 位脉宽调制 (PWM) 调光（0.3Hz 至 4kHz）
- PWM调光同步功能
- 通过可配置性实现灵活性：
- 2Mbps 通用异步收发器 (UART) 通信接口
- 兼容CAN物理层规范
- 广播读取故障报告
- 集成模数转换器 (ADC) 诊断功能：
- 每个开关的 LED 电压
- LED灯串电流采样
- IC芯片温度
- 外部 NTC 或分档电阻读取
- 支持功能安全标准：
- 符合 ISO 26262 ASIL-B 硬件标准
- 内置自测试 (BIST)
- 可配置看门狗定时器
- 跛行回家模式
- 用于 LED 短路/开路检测、过温警告和过温关断的故障引脚
- 专门针对EMI/EMC性能进行了优化：
- 开关斜率控制
- 相移控制降低EMI
- CPP 上的频谱扩展 (FSS)
- 其他特性：
- 多页一次性可编程（MOTP）存储器
- 采用带散热焊盘的 TQFP-48（7mmx7mm）封装
- 符合 AEC-Q100 等级1认证
正在供货产品型号
MPQ76400FSGFN-xxxx-AEC1-T MPQ76400FSGFN-0000-AEC1-T
