- MPQ7221-AEC1
MPQ7221-AEC1
Session textval
Session Titefor popup
详情

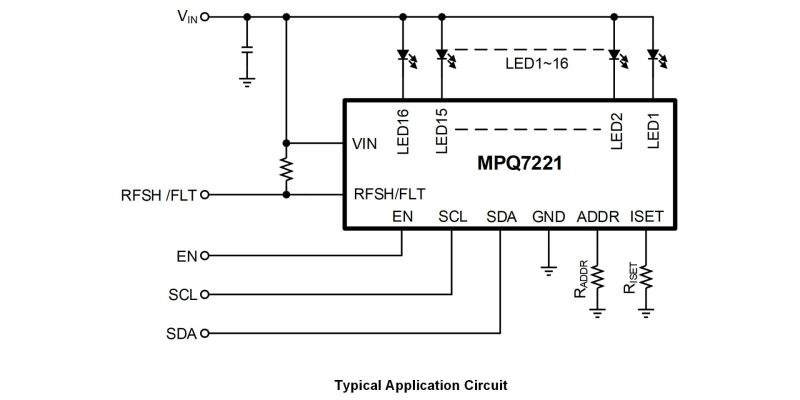

MPQ7221 是一款 16 通道 LED 驱动芯片,宽输入工作电压 (VIN) 范围为 4.5V 至 16V。MPQ7221 为每个LED 串终端应用提供16个内部电流源。每个通道的 LED 电流 (ILED) 都可由外部电流设置电阻来设定,最大电流可达 80mA。

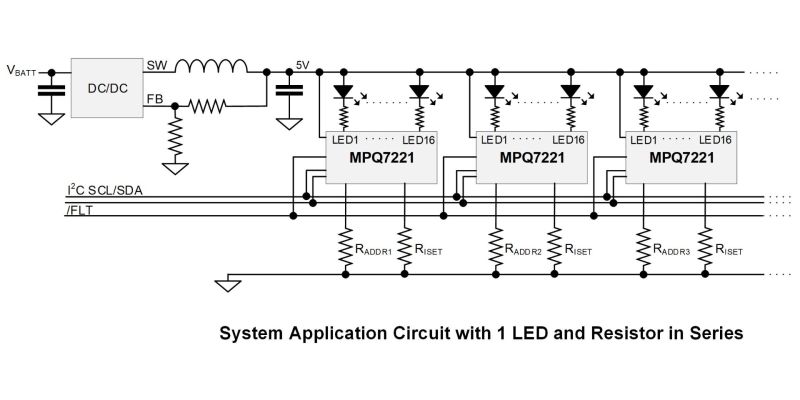

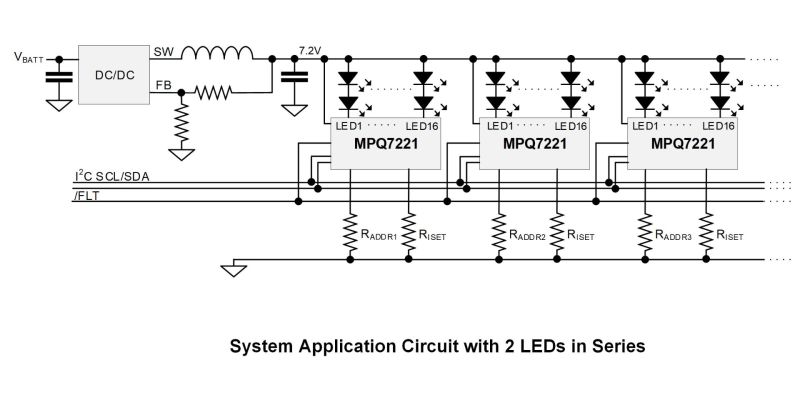

MPQ7221 集成了一个串行接口,通过外部电阻可配置10 个不同的串行地址。这允许多达 10 个MPQ7221 级联来驱动 LED 阵列。每个通道都可通过串行接口启用或禁用。
MPQ7221 为每个 LED 通道提供独立的脉宽调制 (PWM) 调光和模拟调光。每通道都具备 12 位分辨率 PWM 调光和 6 位分辨率模拟调光。通过配置 ILED 斜率和相移可以优化 EMI 和 EMC 性能。
MPQ7221 还可以通过 RFSH/FLT 引脚输出再生信号,其信号频率通过寄存器设置。该器件全面的保护功能包括负载开路保护、负载短路保护和过温保护 (OTP)。触发任意保护功能就会拉低故障指示器,同时设置相应的故障寄存器。

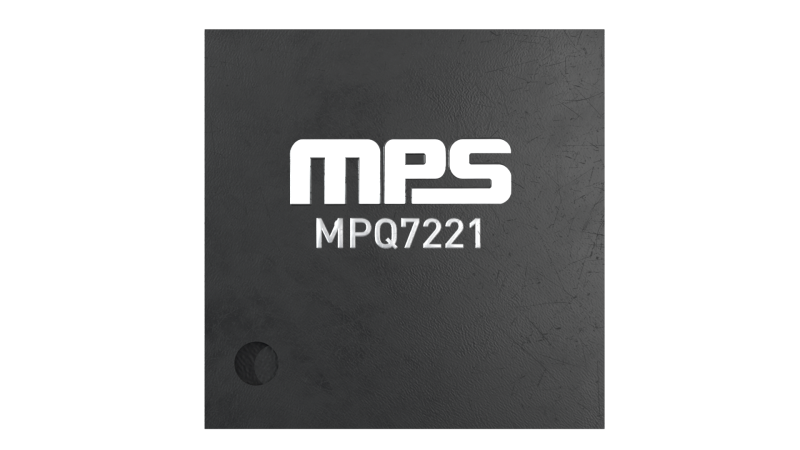

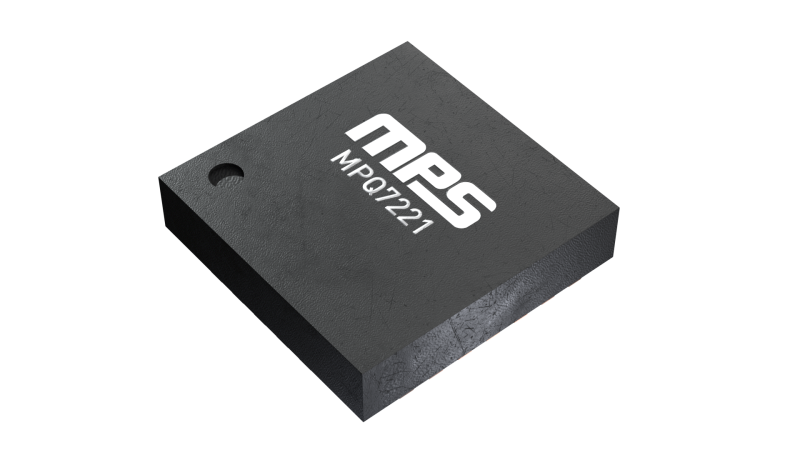

MPQ7221 采用 QFN-24 (4mmx4mm) 封装,符合 AECQ-100 认证。
-
显示更多
显示较少
产品特性和优势
- 易扩展:
- 16 通道,最大80mA/通道
- 通过外部电阻可配置10 个不同地址
- 串行接口控制:
- 串行接口
- 每通道 6 位模拟调光
- 每通道 12 位脉宽调制 (PWM) 调光
- 针对 EMI 和 EMC 进行优化:
- 可选 PWM 调光频率 (fPWM):220Hz、250Hz、280Hz 和 330Hz
- 可调 LED 电流 (ILED) 斜率
- 40μs 相移
- 全面的保护功能:
- 故障指示灯
- LED 开路保护
- 具有可调阈值的 LED 短路保护
- 欠压锁定 (UVLO)保护
- 过温保护 (OTP)
- 其他功能:
- 4.5V 至 16V 宽输入电压 (VIN) 范围
- 再生信号输出
- ILED 由外部电阻配置

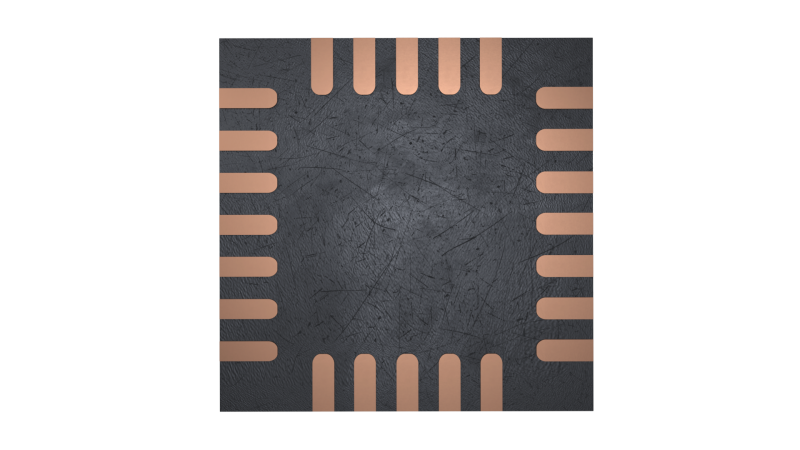

- 采用侧面镀锡的 QFN-24 (4mmx4mm) 封装
- 符合 AEC-Q100 等级1认证

正在供货产品型号
MPQ7221GRE-AEC1-Z MPQ7221GRE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
