MP4051

MP4051

NOT RECOMMENDED FOR NEW DESIGNS

原边控制非隔离式离线LED控制器，带有源PFC

ALTERNATIVE PART

NRFND Datasheet

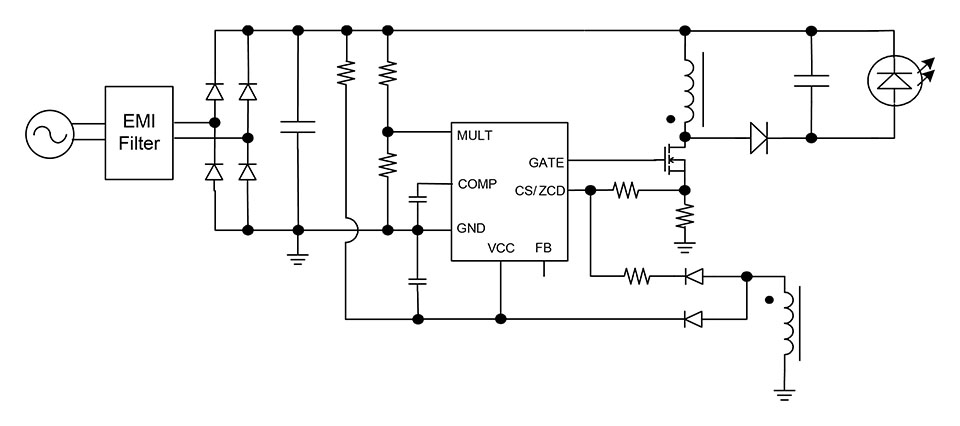

MP4051 continues to be in production for existing customers. Please consider this alternative for new designs:

MP4054

带有源 PFC 的非隔离式离线 LED 控制器

Features & Benefits

独特架构，实现出色的线性调整率
可实现高端非隔离解决方案所需的 <1% 线性和负载调整率
在全范围输入电压范围内具有高功率因数（PF）（≥0.9）
谷底导通模式可提高效率
输入欠压保护（BOP）
过压保护
短路保护
过温保护
过流保护
逐周期限流保护
VCC 欠压锁定保护
自动重启功能
采用 TSOT23-8 封装

… and many more!

Parameters 详情

最小交流电压（V）
85
最大交流电压（V）
305
LED 开路保护
Yes
类型
升降压
最大输出功率（W）
40
反馈电压 (V)
0.4
最大开关频率（kHz）
333
静态电流（mA）
0.75
关断电流（µA）
20
同步
否
等级
目录
封装
SOIC-8
拓扑
升降压（Buck-Boost）
Triac Dimming
No
PFC
Yes
Applications
PFC
指定功率范围
No
最小输入电压（V）
120
最大输入电压（V）
431.3
Active PFC
Yes
Isolated
No
Isolated LLC
No
Isolated Flyback
No
Non-Isolated
Yes
Low Side Rectification
否
High Side Rectification
否
Vin (max) (V) AC
305
Vin (min) (V) AC
85
Secondary Synchronous Rectification
No

MP4051是一款非隔离式离线LED照明控制器，可在单个SOIC8封装中为单级PFC照明应用提供高功率因数和精确的LED电流。MP4051集成了功率因数校正功能，并工作于边界传导模式，可降低MOSFET的开关损耗。其超低启动电流和静态电流降低了总功耗，并为非隔离式照明应用提供了高效解决方案。MP4051的多重保护功能极大地提高了系统的可靠性和安全性。它提供过压保护、短路保护、逐周期电流限制、VCC欠压锁定保护（ UVLO）和自动重启过温保护功能。
