MP44020
Session textval
Session Titefor popup
详情
MP44020是一款临界导通模式（CrM）/非连续导通模式（DCM）多模式 PFC 控制器，它能以极少的外部组件数量提供简单且高性能的有源功率因数校正。与传统恒定导通时间 (COT) 控制相比，该器件通过THD和PF优化器提供了可变导通时间控制解决方案，实现了更低的总谐波电流失真 (THD) 和接近 1 的功率因数 (PF)。
MP44020 在轻载条件下通过死区时间 (DT) 延长技术降低开关频率 (fSW)，从而提高了轻载效率。用户还可选择不采用突发模式，以避免轻载条件下 PFC 输出电压 (VOUT) 产生的波动导致LED 应用出现闪烁现象。MP44020全面的保护功能可增强系统的安全性和可靠性，其中包括过压保护 (OVP)、过流限制 (OCL)、过流保护 (OCP)、欠压保护 (UVP)、Brown-in/Brown-out过压/欠压保护 (BI/BO)、VCC 电压 (VCC) 欠压锁定 (UVLO)保护以及过温保护 (OTP)。

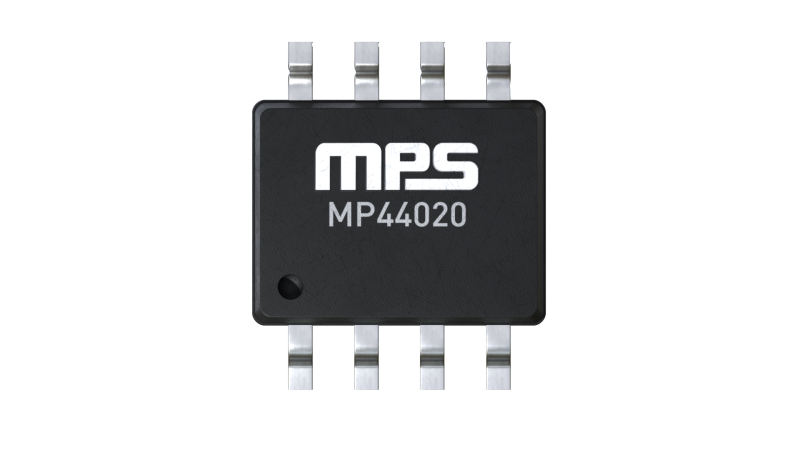

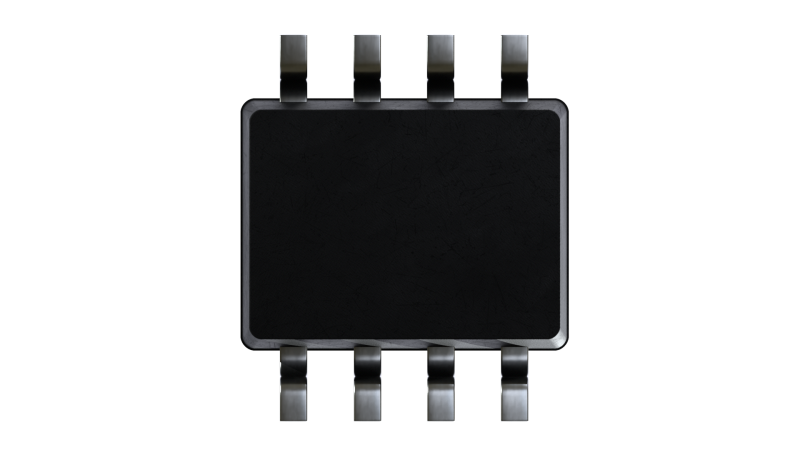

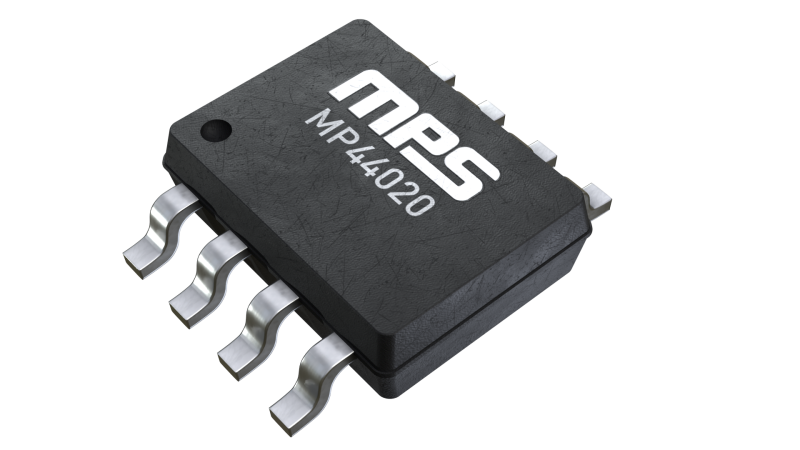

MP44020 采用 SOIC-8 封装。
-
显示更多
显示较少
产品特性和优势
- 谷底导通，以最大限度降低开关损耗
- 轻载条件下降低开关频率 (fSW)以降低开关损耗
- 突发模式下具有低电源电流
- 软导通/软关断突发模式，可降低可闻噪声
- 总谐波失真 (THD) 和功率因数 (PF) 增强
- 软启动 (SS)
- 动态响应增强
- 欠压保护 (UVP)
- 过流限制 (OCL)
- 过流保护 (OCP)
- 过压保护 (OVP)
- Brown-in/Brown-out过压/欠压保护 (BI/BO)
- 过温保护 (OTP)
- 采用 SOIC-8 封装
正在供货产品型号
MP44020GS-0000-Z MP44020GS-0000-P MP44020GS-0001-Z MP44020GS-0001-P MP44020GS-0008-Z MP44020GS-0008-P MP44020GS-0009-Z MP44020GS-0009-P MP44020GS-000C-Z MP44020GS-000C-P MP44020GS-000D-Z MP44020GS-000D-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
