MP45000
Session textval
Session Titefor popup
详情

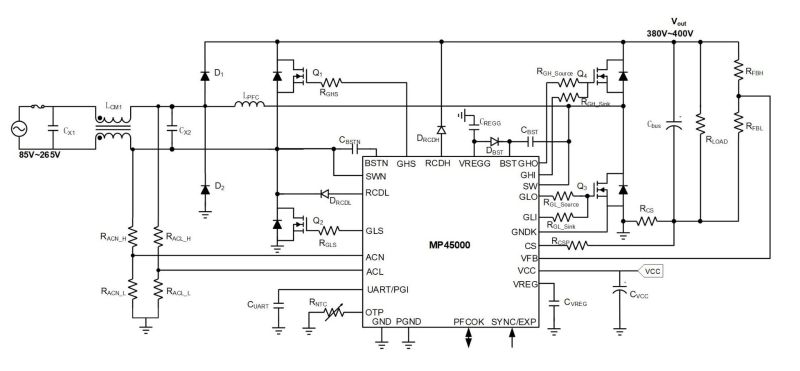

MP45000是一款临界导通模式 (CrM) 图腾柱功率因数校正 (PFC) 控制器，通过 UART 接口可配置。该器件采用的无桥图腾柱 PFC 拓扑结构去除了传统 PFC 电路中的二极管桥，因此可显著提高效率和功率密度。其节能技术可使电源设计在整个工作范围内均具有最佳效率。
MP45000采用数字恒定导通时间 (COT) 控制方案，可实现临界导通（CrM）和断续导通 (DCM) 混合模式。轻载时，其开关频率 (fSW) 可主动降低以提升系统效率。此外，该器件还采用改进型数字输入电容电流补偿方法，以在轻载下实现更高的功率因数 (PF)。
MP45000提供连续导通模式 (CCM) ，可减小电感尺寸以适应具有峰值功率要求的设计。通过MPS特有CCM控制逻辑，该器件可快速切换至CCM ，从而在需要高输出功率时提供更多能量。
MP45000集成了两个上管（HS）和两个下管（LS）驱动器，以提升系统功率密度。其快速桥式驱动器配备独立的开尔文接地引脚，专为氮化镓高电子迁移率晶体管（GaN HEMTs）设计。通过分立的灌电流与拉电流引脚，该器件可灵活调节开关管导通与关断速度。此外，该器件还利用自适应死区时间调整（ADTA）功能有效降低开关损耗，从而进一步提升系统效率。
MP45000的多重保护功能极大地提高了系统安全性和可靠性，具体包括过压保护 (OVP)、过流限制 (OCL)、欠压保护 (UVP)、Brown-in (BI)/Brown-out(BO)过压/欠压保护、VCC 欠压锁定 (UVLO)保护以及过温保护 (OTP)。
MP45000采用TSSOP-28 封装。
-
显示更多
显示较少
产品特性和优势
- 采用临界导通模式 (CrM) 或非连续导通模式 (DCM) 多模式、图腾柱、功率因数校正 (PFC) 控制，从轻载到满载均具有高效率
- 智能谷底开关，可降低可闻噪声
- 慢桥限流功能
- 高达500kHz的工作频率
- 自适应死区时间调整（ADTA）
- 无需辅助绕组的谷值采样
- 输入电容电流补偿
- 总谐波失真 (THD) 补偿
- 提供峰值功率的连续导通模式（CCM）
- 改进型突发功能，可实现更高轻载效率和低可闻噪声
- 逐周期开关限流
- 采用TSSOP-28 封装
正在供货产品型号
MP45000GM-xxxx-Z MP45000GM-xxxx-P MP45000GM-0000-Z MP45000GM-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
MP45000 Resources
-
ARTICLE
MPS ACDC 创新电源解决方案技术文章9月16日，MPS ACDC新品发布会在北京成功举办。MPS ACDC 产品总监Peter Huang为大家分享了MPS ACDC产品的市场优势及其最新技术进展，同时揭晓了MPS在当今热门的手机、笔记本电脑等便携式设备PD快充，电视LED显示屏电源，氮化镓（GaN）、碳化硅（SiC）功率器件，电动汽车充电，AI服务器供电等领域的先进技术、最新产品以及完整解决方案。 随着新国标GB20943-2025能耗管理标准正式发布以及第三代半导体时代的到来，消费电子、工业系统等应用也对ACDC电源提出了更严苛的要求，ACDC电源产品逐渐向低功耗、高效率、小型化和智能化等方向发展。 ACDC 开关电源的技术创新持续突破，最新的 800V AI 电源架构重新定义了 AI 供电电源系统，而超高功率密度“饼干式”手机充电器（>1.3W/cm3）、“零功耗”手机充电器（
-
APPLICATION
气体检测仪应用气体检测仪是智能家居以及其他住宅、工业应用中事关安全性的关键设备。它用于监测有毒或可燃气体的安全水平，并在处于高位时提醒居用者注意。这类安全装置首先必须可靠、准确、易用，且拥有长达数年的电池寿命。而且，随着智能家居市场的不断发展，消费者也不断寻求让家居更加互联互通和自主化。这其中也包括了气体检测仪，其创新的功能包括了无线连接、智能感测、多协议通讯标准和自我校准。 MPS的PMIC、电源模块、变换器、稳压器、控制器、电压基准、整流器和音频放大器让高效耐用的气体检测器设计变得更加容易。通过为整个信号链提供高度灵活的组件，无需增加不必要的BOM或整体方案成本，即可轻松实现无缝集成高级功能，同时提高可靠性。MPS的专业知识和先进的电源解决方案为智能家居中安全有效的气体检测仪供电设计提供了所需的一切。
-
APPLICATION
摄像机应用 -
APPLICATION
<650W应用AC/DC电源为各种消费类、工业和商业应用提供高效的电源转换。为满足应用中的各种法规和要求，低于450W的电源需要提供超低待机功率和高集成度。 MPS广泛的解决方案组合中包括PFC 控制器、LLC控制器和LLC同步整流器。这些先进的设备均采用紧凑型封装，实现高效率、高可靠性和更长的使用寿命，并且通过降低成本与BOM，帮助您简化设计过程并加快产品上市时间。MPS领先的AC / DC电源解决方案提供了系统供电所需的一切。
-
PRODUCT CATEGORY
PFC升压/反激产品类目 -
PRODUCT
MP44020产品THD 性能增强的 CrM/DCM 多模式 PFC 控制器
-
PRODUCT
MP44019产品具有二次 OVP 功能的 CrM/DCM 多模式 PFC 控制器
-
PRODUCT
MP44018A产品CrM/DCM 多模式 PFC 控制器，具有更高的轻载效率
-
PRODUCT
MP44011产品离线PFC控制器，具有带谐波注入的临界导通模式
-
PRODUCT
MP44014产品临界导通模式离线 PFC 控制器
-
PRODUCT
MP44010产品离线 PFC 控制器，临界导通模式，超低启动电流（15uA）
-
PRODUCT
MPG44100产品高效率、增强型 PFC 稳压器，具有峰值功率总线升压功能
-
PRODUCT
MP44014A产品临界导通模式离线 PFC 控制器
-
PRODUCT
MP1653N产品16V, 3A, 1.1MHz, High-Efficiency, Synchronous Step-Down Converter in an SOT563 Package
-
PRODUCT
MP1652N产品16V, 2A, 1.1MHz, High-Efficiency, Synchronous Step-Down Converter in an SOT563 Package
-
PRODUCT
MP4423C产品频率可调的6A、36V降压变换器
-
PRODUCT

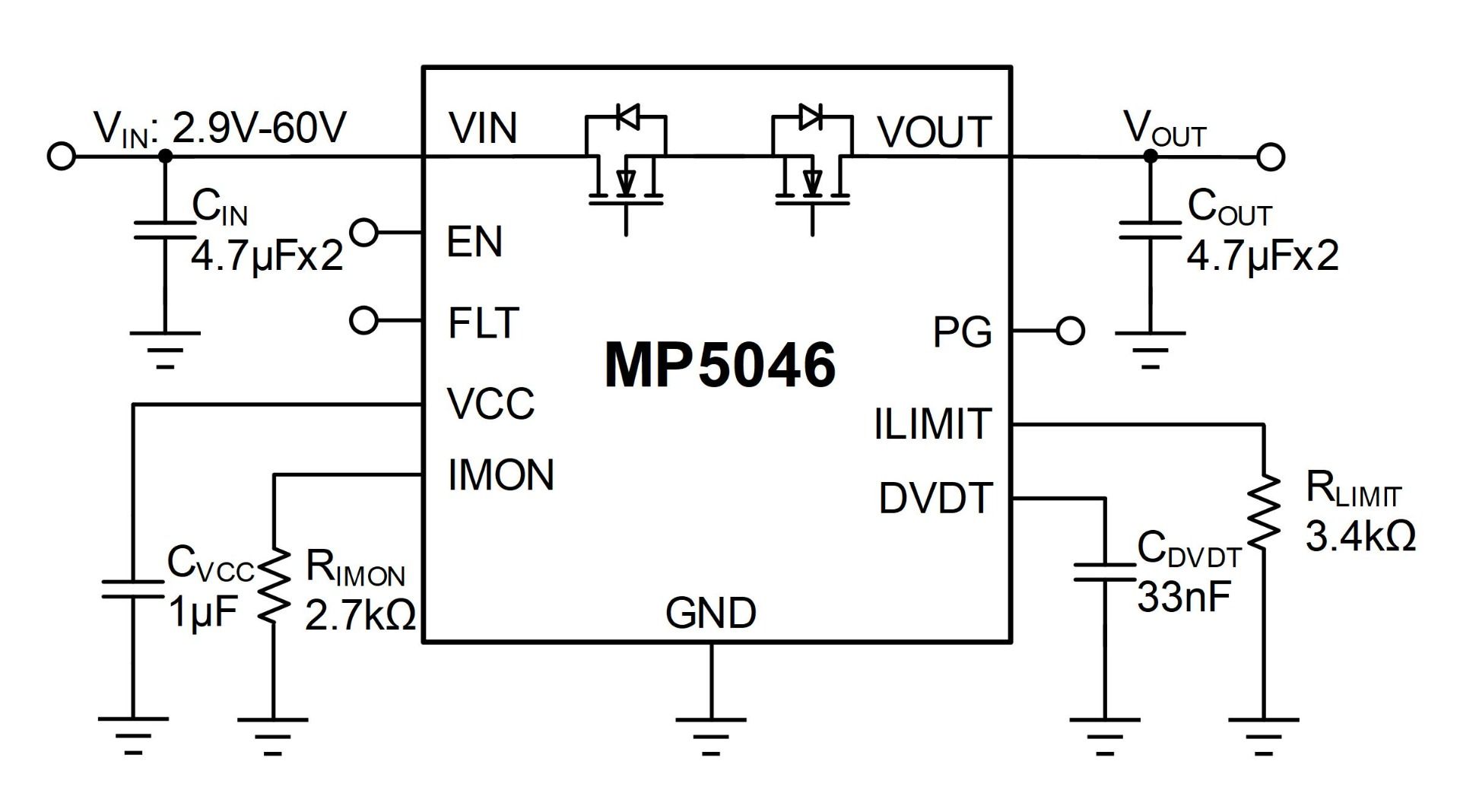

MP5046产品具有可配置限流和反向电流保护功能的 60V、5A 电熔丝
-
