MP5516N

2.65V 至 16V 宽输入、6A、高效率掉电保护 PMIC，带电熔丝

概述
设计资源
技术论坛
质量
立即购买

MP5516N

MP5516N

2.65V 至 16V 宽输入、6A、高效率掉电保护 PMIC，带电熔丝

详情

MP5516N 是一款单片电源管理系统，专用于管理企业级固态硬盘 (SSD) 中的储能及释能。该器件集成了具有限流和反向电流保护功能的输入电源开关（e-fuse电熔丝）、自动升降压储能和释能变换器，并支持储能电容（C_STRG）的健康状态监控。

其可配置的储能电压（V_STRG）、释能电压和系统输出总线电压能够实现灵活的系统设计。板载模数转换器 (ADC) 还可通过I²C接口实时监控多项电源系统参数。

MP5516N具有可配置输入限流开关（I_{LIMIT_E-FUSE}），可在系统启动期间限制浪涌电流；其反向电流阻断功能可防止备用能量流向发生故障的输入电源。该器件的储能/释能变换器还具有可配置开关频率（f_sw）和充电电流，这使设计人员更容易在外部元器件取值与尺寸之间做出权衡。

MP5516N利用内部逻辑实现无缝能量释放切换。其降压拓扑中的恒定导通时间 (COT) 控制可确保能量释放期间稳定的调节。而且，升降压储能/释能变换器仅需配置单个电感即可工作

该器件集成了板载多次可编程 (MTP) 存储器，允许用户存储针对特定产品组件的系统工作参数，例如输入电流（I_IN）限值、电容健康检查起始值和停止值、以及放电电流。这些参数可通过I²C 接口在系统中进行调整。此外，MP5516N还利用板载 8 位 ADC 实时监控输入电压（V_IN）（I_IN）

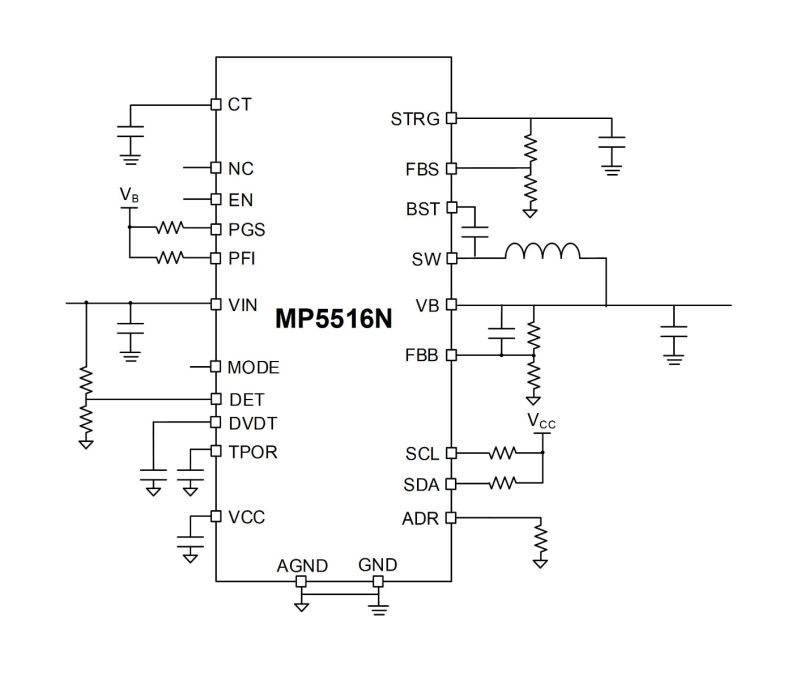

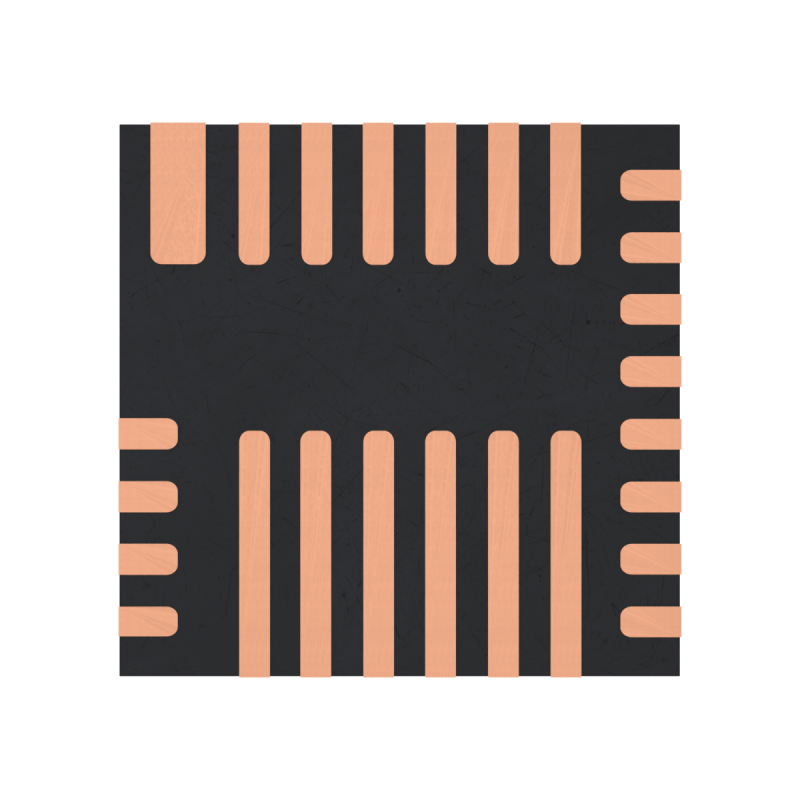

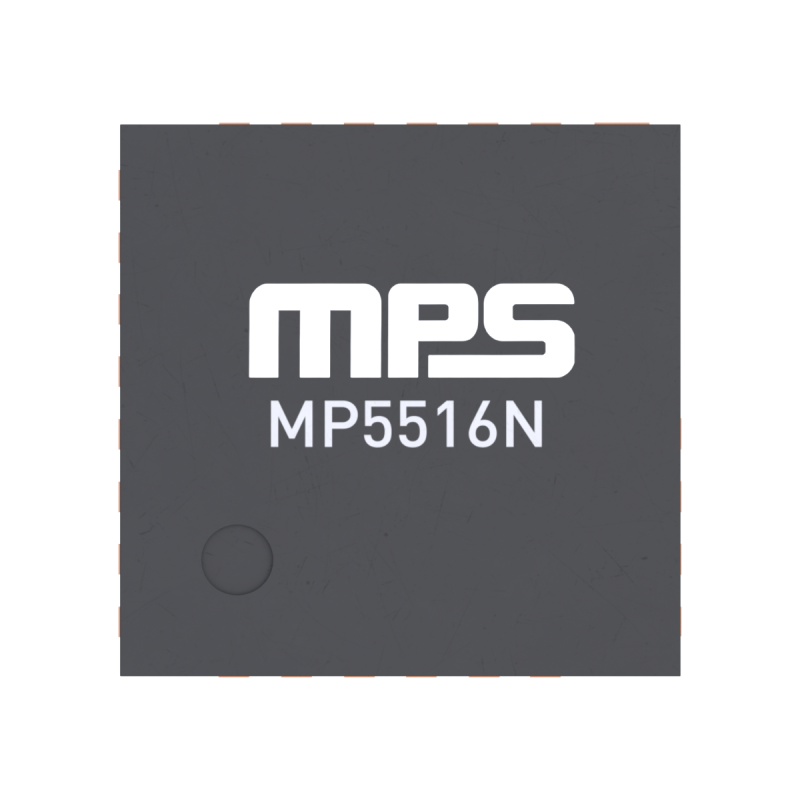

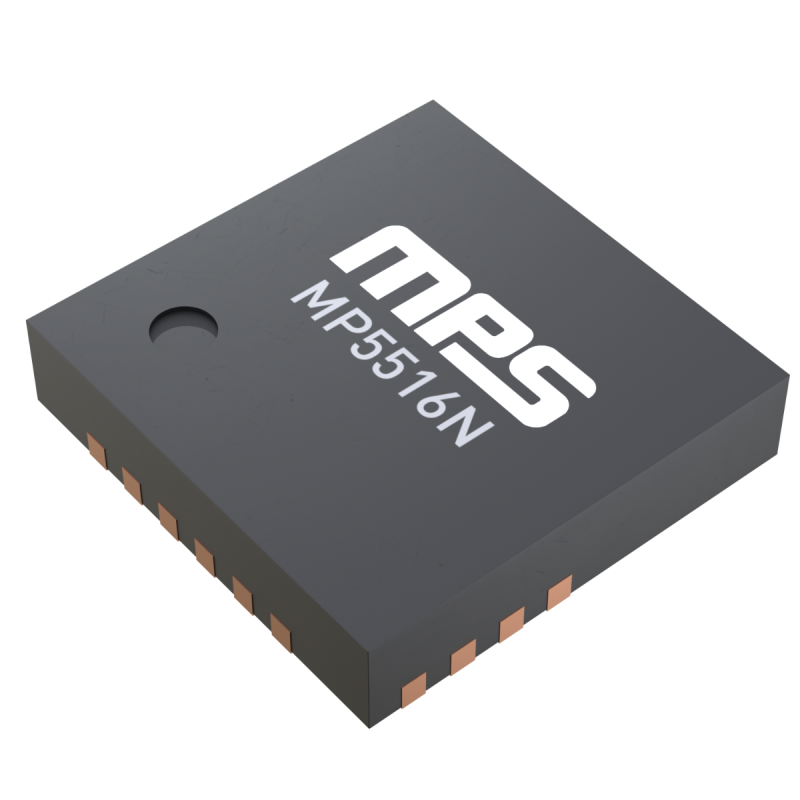

MP5516N 仅需配置极少数量的现有标准外部元器件，并采用 QFN-25 (4mmx4mm) 封装。

产品特性和优势

输入限流开关（I_{LIMIT_E-FUSE}）：
- 2.6V 至 16V 宽输入电压 (V_IN)范围
- 用于电熔丝的 20mΩ 导通电阻 (R_DS(ON))开关
- 1.2A 至 6A 可配置（I_{LIMIT_E-FUSE}）
- 可选 3.3V、5V 或 12V 欠压锁定 (UVLO) 和过压保护 (OVP)
- 输入端反向电流阻断，以防止电流泄漏
- 可配置软启动时间 (t_DVDT)
- 可配置上电复位 (POR) 延迟时间 (t_TPOR)
36V 充电和备份变换器：
- 高达 36V 的可配置储能电压 (V_STRG)
- 60mΩ/37mΩ RDS(ON) 上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)
- 可配置升压充电电流
- 根据配置的系统电压调节电平，在升压充电模式和降压释能模式之间自动切换
- 降压释能模式下采用恒定导通时间 (COT)控制实现稳态工作，开关频率(f_sw) 可配置
- 降压释能期间具有 5A 谷值限流
- 负载侧和储能侧均提供短路保护 (SCP)
- 储能电容 (C_STRG) 检测
系统特性：
- 多次可编程 (MTP) 存储器，最多可编程 1,000 次
- 8 位模数转换器 (ADC)，用于监控V_IN 和 I_IN
- 通过数字 I²C接口，用于状态监控以及参数和操作控制
- 使能 (EN) 控制
- 采用紧凑型 QFN-25 (4mmx4mm) 封装

正在供货产品型号

MP5516NGR-xxxx-Z MP5516NGR-xxxx-P

P&Z的含义

推荐电感

薄型塑封电感 1.5µH

电感选择工具

基于额定数值进行计算

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

EDA model is not yet available for this part.

Please enter your email address and we will notify you when it is released.

Request Received

直接从MPS购买

MP5516NGR-xxxx-Z MP5516NGR-xxxx-P

包: QFN-25 (4x4)

5,000每卷

现货价格 ¥27.16 1K

数量单价
1

¥53.23
10

¥47.53
100

¥39.93
250

¥38.02
500

¥33.27
1K

¥27.16

量大请询价询价或技术支持

库存: 100

现在下单，可于2026 年 9 月 29 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 10 月 8 日前发货

数量

5,000每卷

xxxx 是可根据客户需求配置代码的料号，请联系MPS获得您的专属代码。
3-10个工作日内到货。每单运费仅为 5 美元。
