MPQ9841-AEC1

MPQ9841-AEC1

36V/1A 低静态电流同步降压变换器，符合 AEC-Q100 认证

Datasheet

详情

MPQ9841 是一款内置功率 MOSFET 的高频同步整流降压开关变换器。它提供了非常紧凑的解决方案，在 3.3V 至 36V 的宽输入电源范围内可实现 1A 的连续输出电流，具有极好的负载和线性调整率。开关频率可在 350kHz 至 2.5Mhz 范围内编程或与外部时钟同步。同步操作和超低的 14μA 休眠模式静态电流可在输出电流负载范围内提供高效率，因此 MPQ9841 适合汽车输入环境中的多种降压应用和电池供电应用。峰值电流控制模式提供快速瞬态响应，并使环路更易稳定。

MPQ9841 具备出色的低压差性能，适用于高占空比应用。全方位保护功能包括过流保护（OCP）、短路保护（SCP）和过温关断保护。漏级开路结构的电源正常输出指示（PG）引脚，可指示输出电压是否在正常范围的 10% 内。

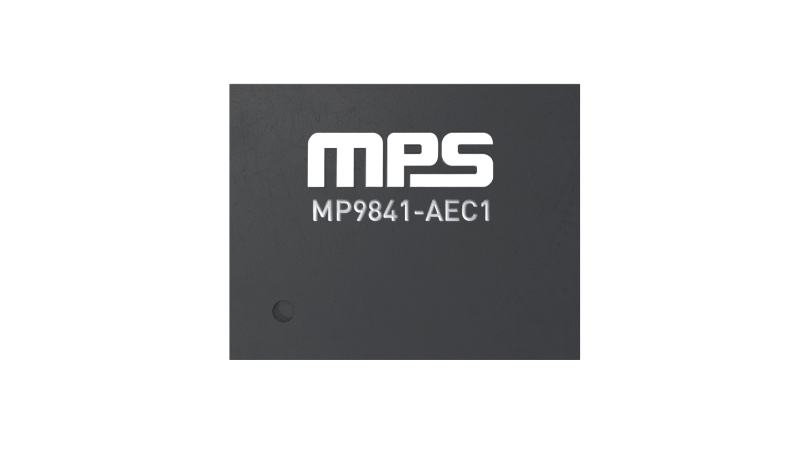

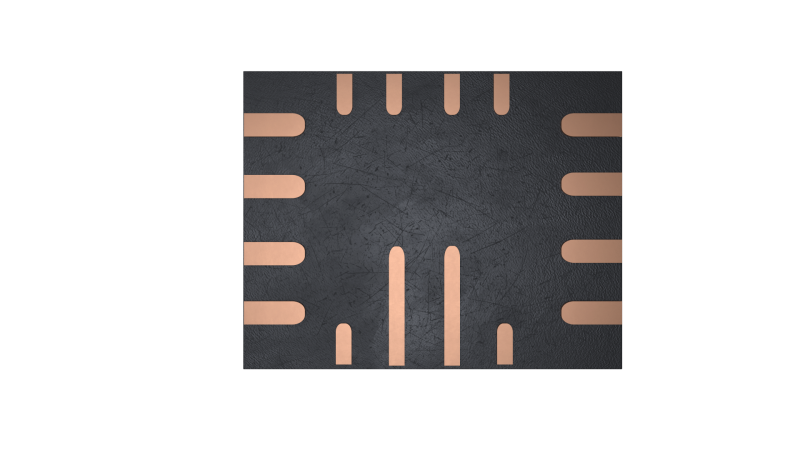

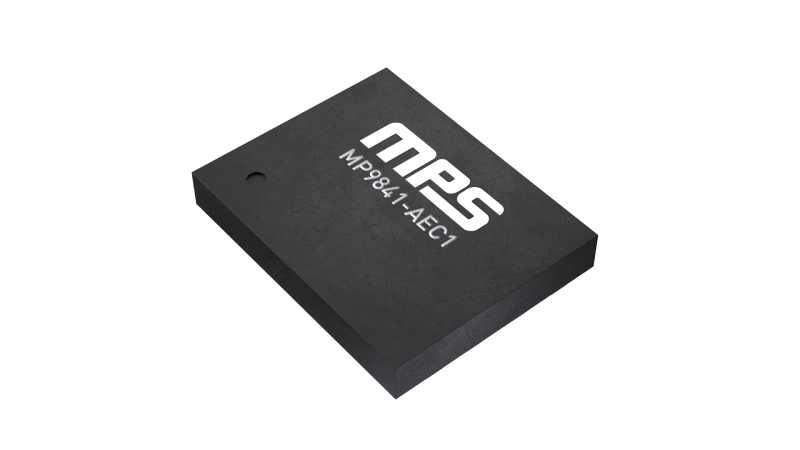

MPQ9841 采用节省空间的 QFN-16（3mmx4mm）封装

产品特性和优势

2μA 低关断供电电流
14μA 空载静态电流
内部集成 125mΩ 上管和 115mΩ 下管 MOSFET
350kHz 至 2.5MHz 可编程开关频率
电源正常（PG）输出指示引脚
外部软启动（SS）功能
最小导通时间为 80ns
强制 CCM 和 AAM 可选
低压差模式
打嗝过流保护（OCP）功能
符合 AEC-Q100 1 级认证
采用 QFN-16（3mmx4mm）封装

正在供货产品型号

MPQ9841GL-P MPQ9841GL-Z MPQ9841GL-AEC1-P MPQ9841GL-AEC1-Z MPQ9841GLE-AEC1-P MPQ9841GLE-AEC1-Z MPQ9841GLE-33-AEC1-P MPQ9841GLE-33-AEC1-Z MPQ9841GLE-5-AEC1-P MPQ9841GLE-5-AEC1-Z

P&Z的含义

相关产品

EVQ9841-L-00A 36V、1A、低静态电流（I_Q）同步降压变换器评估板

EVQ9841-L-00A 评估板用于展示 MP9841 和 MPQ9841 的功能。MP9841 和 MPQ9841 为同步降压开关稳压器，具有 350kHz 至 2.5MHz 的可调频率并集成了内部上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)。

MP9841 和 MPQ9841 可提供高达 1A 的高效率输出电流 (I_OUT)，通过电流模式控制实现快速环路响应。这些器件采用高级异步调制 (AAM) 模式，在轻载下可通过降低开关频率 (f_SW) 来降低开关和栅极驱动损耗，从而实现高效率。

EVQ9841-L-00A 是一款整装测试评估板。它可以在 3.3V 至 36V 输入电压 (V_IN) 范围内和 450kHz 的工作频率 (f_SW) 下实现 3.3V 输出电压 (V_OUT) 和高达 1A 的负载电流。

MPQ9841 符合 AEC-Q100 等级 1 认证。MP9841 和 MPQ9841 均采用节省空间的 QFN-16 (3mmx4mm) 封装。

¥349.50
+ 税

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MPQ9841GLE-5-AEC1-Z MPQ9841GLE-5-AEC1-P

包: QFN-16 (3x4)

5,000每卷

现货价格 ¥10.00 1K

数量单价
1

¥15.66
10

¥11.88
100

¥11.46
250

¥11.46
500

¥11.46
1K

¥10.00

量大请询价报价或技术支持

库存: 100

现在下单，可于2026 年 1 月 8 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 4 月 27 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ9841GLE-33-AEC1-Z MPQ9841GLE-33-AEC1-P

包: QFN-16 (3x4)

5,000每卷

现货价格 ¥9.65 1K

数量单价
1

¥15.66
10

¥11.88
100

¥11.46
250

¥11.25
500

¥10.35
1K

¥9.65

量大请询价报价或技术支持

库存: 100

现在下单，可于2026 年 1 月 8 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 4 月 27 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ9841GLE-AEC1-Z MPQ9841GLE-AEC1-P

包: QFN-16 (3x4)

5,000每卷

现货价格 ¥10.00 1K

数量单价
1

¥15.66
10

¥11.88
100

¥11.46
250

¥11.46
500

¥11.46
1K

¥10.00

量大请询价报价或技术支持

库存: 4,153

现在下单，可于2026 年 1 月 8 日前发货，库存达4,153片

更多数量的交货时间

更多数量预计于2026 年 4 月 27 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ9841GL-AEC1-Z MPQ9841GL-AEC1-P

包: QFN-16 (3x4)

5,000每卷

现货价格 ¥10.00 1K

数量单价
1

¥15.66
10

¥11.88
100

¥11.46
250

¥11.46
500

¥11.46
1K

¥10.00

量大请询价报价或技术支持

库存: 100

现在下单，可于2026 年 1 月 8 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 4 月 27 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MPQ9841GL-Z MPQ9841GL-P

包: QFN-16 (3x4)

5,000每卷

现货价格 ¥8.81 1K

数量单价
1

¥15.66
10

¥11.88
100

¥10.69
250

¥10.14
500

¥9.79
1K

¥8.81

量大请询价报价或技术支持

库存: 13,605

现在下单，可于2026 年 1 月 8 日前发货，库存达13,255片

现在下单，可于2026 年 1 月 19 日前发货，库存达350片

更多数量的交货时间

更多数量预计于2026 年 4 月 27 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品
