- MPQ81811-AEC1
MPQ81811-AEC1
Session textval
Session Titefor popup
- 最小输入电压（V）2.5
- 最大输入电压（V）22
- 最大输出电流（A）8
- 典型静态电流（mA）0.15
- 反馈电压 (V)0 to 2.5
- 最大开关频率（kHz）900
- 控制模式COT
- 封装QFN-13 (2x3)
- 等级车规级

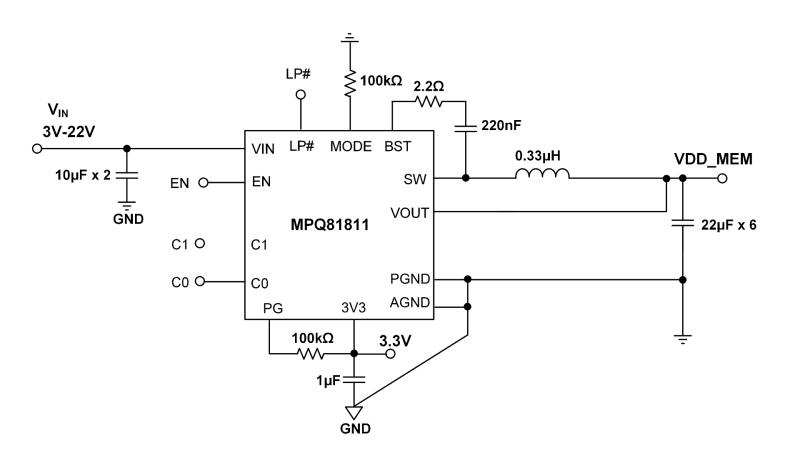

MPQ81811-AEC1 是一款全集成、高频、同步整流降压开关模式变换器，支持 2 位电压识别 (VID)。该器件专为 VDD_MEM、GDDR6、DDR5、PRIMCORE 等负载点 (PoL) 应用而设计，支持 0.302V、1.511V、1.813V 或 2.509V 电压。在宽输入电压 (VIN)范围内，该器件能够以紧凑的方案提供高达 8A 的连续输出电流 (IOUT) 和 8.5A 峰值输出电流。
MPQ81811-AEC1 采用 MPS 专有的开关损耗降低技术以及内部低导通电阻(RDS(ON))功率 MOSFET，可在宽输出负载电流范围内保持高效率。其自适应恒定导通时间 (COT) 控制模式可实现快速瞬态响应，并简化环路稳定性设计。此外，直流自调谐环路还提供了良好的负载调整率和线性调整率
MPQ81811-AEC1完善的保护功能包括过流限制 (OCL)、过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护。

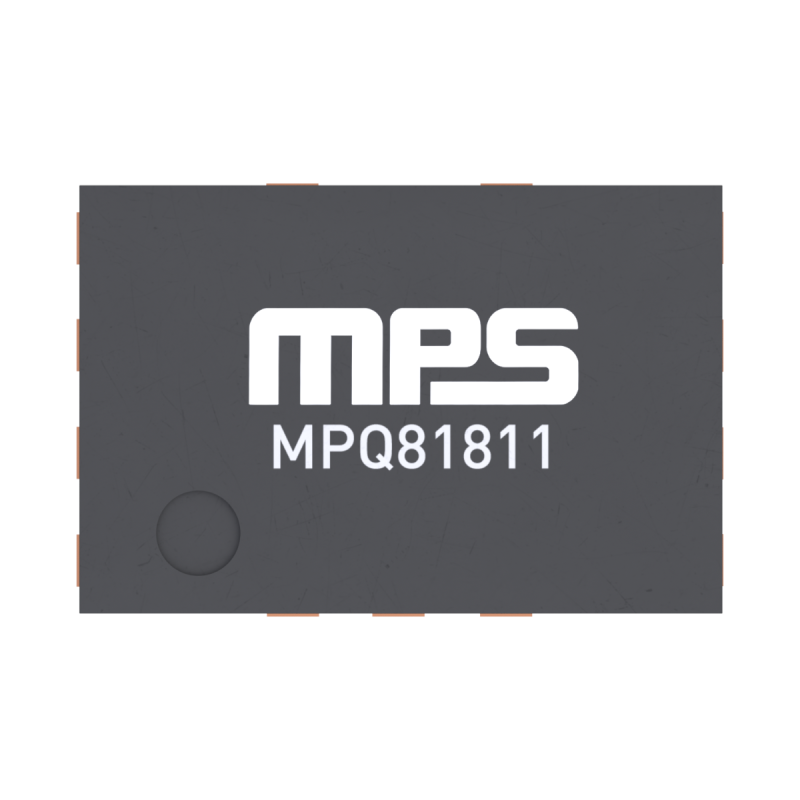

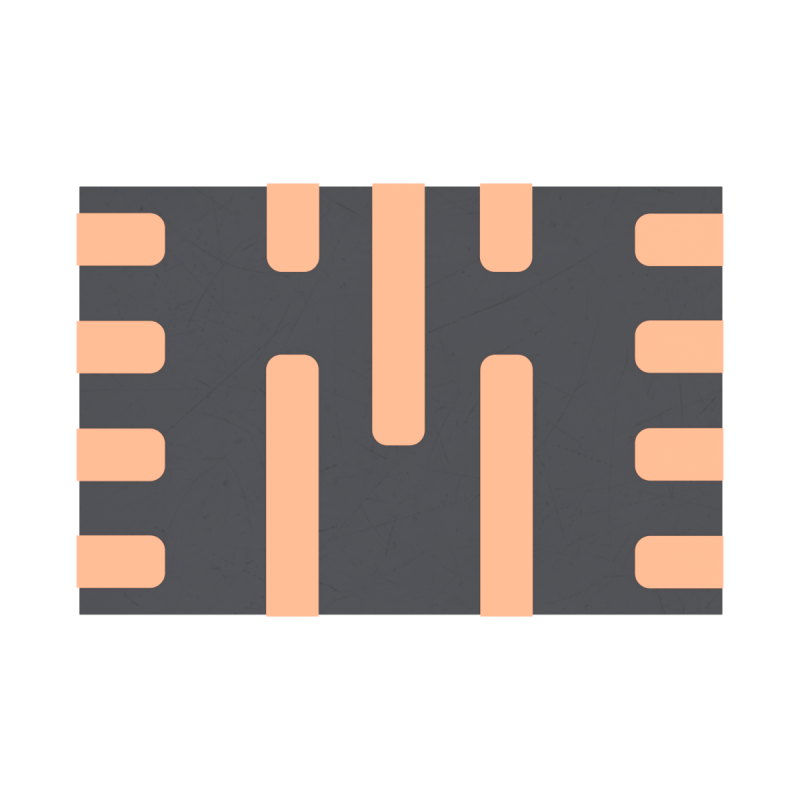

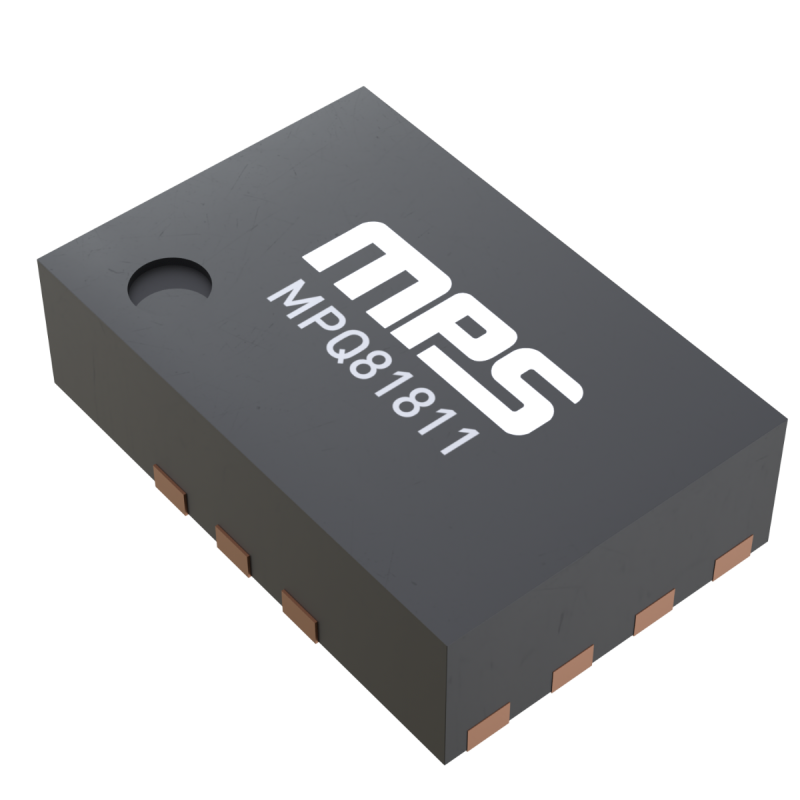

该器件仅需极少数量的外部元器件即可实现应用，它采用 QFN-13 (2mm × 3mm) 封装，并符合 AEC-Q100 认证。
-
显示更多
显示较少
产品特性和优势
- 2.5V 至 28V 宽工作输入电压 (VIN)范围
- 兼容 VDD_MEM、GDDR6、DDR5 和 PRIMCORE（0.302V、1.511V、1.813V 或 2.509V）
- 通过 2 位电压识别 (VID) 调节输出
- 低功耗模式 (LPM)
- LPM 下静态电流 (IQ)低至 30µA
- 8A 连续输出电流 (IOUT)
- 8.5A 峰值IOUT
- 兼容 1.8V 和 3.3V 逻辑电平设计
- 自适应恒定导通时间 (COT) 控制，可实现快速瞬态响应
- 采用 POSCAP 和陶瓷电容时均可稳定工作
- 1% 参考电压(VREF)精度
- 内部软启动 (SS)
- 输出放电
- 过流限制 (OCL)、过压保护 (OVP)、欠压保护 (UVP) 和过温关断保护
- 采用 QFN-13 (2mm × 3mm) 封装
正在供货产品型号
MPQ81811GD-AEC1-Z MPQ81811GD-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
