MP2496
Session textval
Session Titefor popup
详情
MP2496 是一款单片降压型开关模式变换器，含有 1 个 USB 限流开关和充电端口识别电路。MP2496 在宽输入范围内可实现 2.5A 的连续输出电流，具有极好的负载和线性调整率。USB 开关的输出电流值即电流限值。
MP2496 提供的专有 USB 充电端口（DCP）既支持符合电池充电规范 1.2（Bc1.2）的 DCP 方案，同时也支持 1.2V/1.2V 模式，无需用户从外部进行设置。
其输出电压具有可编程线路压降补偿功能。
全方位保护功能包括打嗝限流保护、输出过压保护（OVP）和过温关断保护。

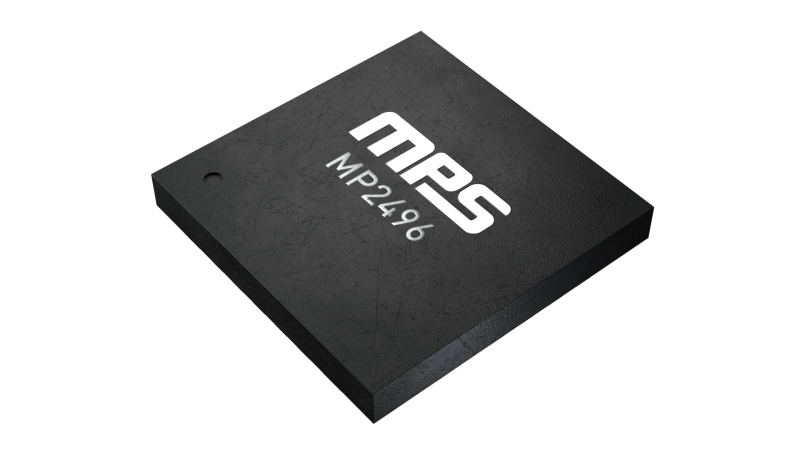

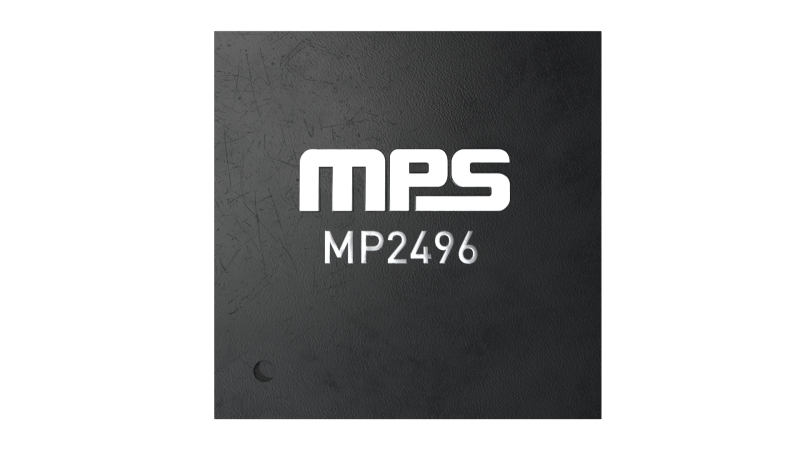

MP2496 最大限度地减少了现有标准外部部件的使用，采用 QFN-26（4mmx4mm）封装。
-
显示更多
显示较少
产品特性和优势
- 7V 至 36V 宽工作输入电压范围
- 固定输出电压为 5V，具有线路压降补偿
- 精确的 USB 输出限流
- 40mΩ/32mΩ 低导通阻抗内部降压功率 MOSFET
- 24mΩ 低导通阻抗内部 USB 功率 MOSFET
- 350kHz / 250kHz / 150kHz 三种频率可选
- 可编程线路压降补偿功能
- 输出过压保护（OVP）
- 打嗝限流保护功能
- 支持符合 BC1.2 规范的 DCP 方案、Divider 模式和 1.2V/1.2V 模式
- 针对 USB、DP 和 DM 的 ±8kV 人体放电模式（HBM）静电放电（ESD）分类等级

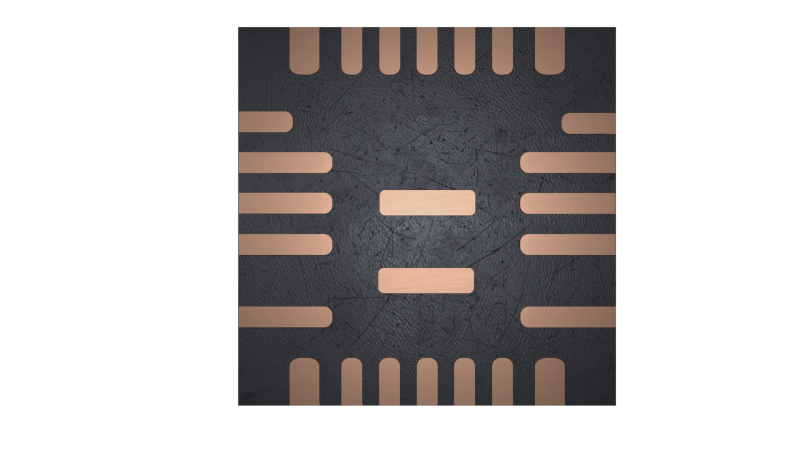

- 采用 QFN-26（4mmx4mm）封装
正在供货产品型号
MP2496GR-P MP2496GR-Z MP2496MGR-P MP2496MGR-Z
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
