MP6636

MP6636

集成 MOSFET 的 18V、4A 峰值、三相、无传感器BLDC 电机驱动器

详情

MP6636 是一款集成功率 MOSFET的三相、无传感器、无刷直流 (BLDC) 电机驱动器。该器件采用无传感器磁场定向控制 (FOC) 技术，具有更高效率和更低的振动。其工作电流高达 2A，输入电压 (V_IN) 范围为 3.3V 至 18V。

MP6636 通过脉宽调制 (PWM) 信号控制电机转速，PWM 输入频率为 50Hz 至 50kHz。此外，它还支持直流输入进行速度控制。

MP6636提供转速检测功能，并通过 FG 引脚以开漏输出的方式提供转速。

MP6636丰富的保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、缺相保护、过流保护（OCP）和过温关断保护。

MP6636 采用 SOIC-8EP 和 TQFN-10（4mmx4mm）封装。

产品特性和优势

3.3V 至 18V 输入电压 (V_IN) 范围
高达 2A 的连续电流
无传感器磁场定向控制 (FOC)
集成 190mΩ 上管 MOSFET (HS-FET) 和下管 MOSFET (LS-FET)
支持 0.3V 至 3.15V 直流输入或 50Hz 至 50kHz 脉宽调制 (PWM) 输入，以实现速度控制
带滞后的初始占空比设置
曲线配置
可选开环/闭环速度
可配置软加速和对准时间
可配置方向控制
节能模式
24kHz PWM输出频率
高达 4A 的可配置限流保护
短路保护 (SCP)
过压保护 (OVP)
缺相保护
过温保护 (OTP)
堵转保护
可选 FG 和 RD 输出
采用 SOIC-8EP 或 TQFN-10 (4mmx4mm) 封装

正在供货产品型号

MP6636GN-xxxx-Z MP6636GN-xxxx-P MP6636GN-0000-Z MP6636GN-0000-P MP6636GRT-xxxx-Z MP6636GRT-xxxx-P MP6636GRT-0000-Z MP6636GRT-0000-P

P&Z的含义

相关产品

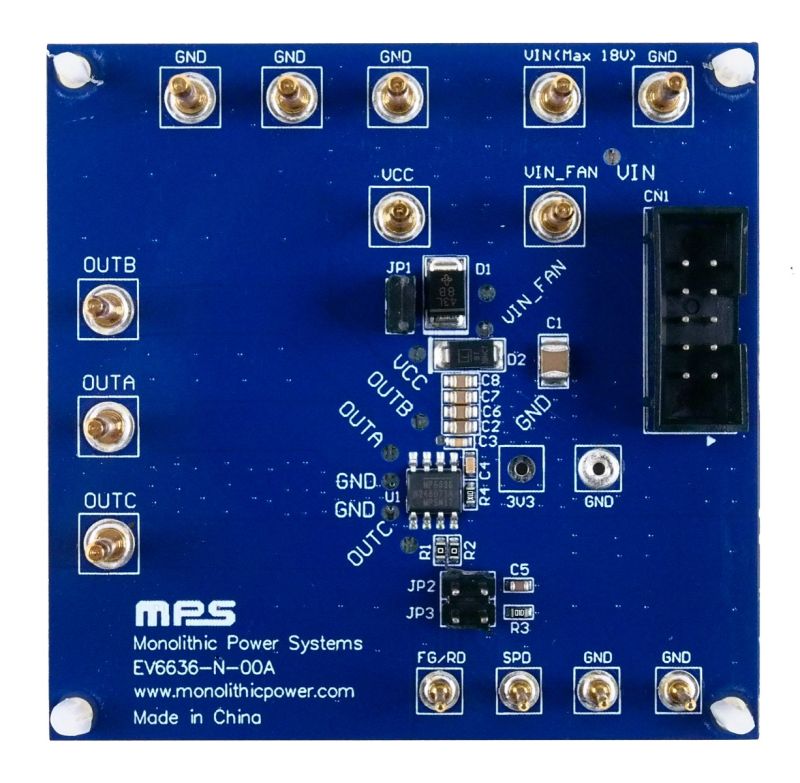

EV6636-N-00A 集成 MOSFET并采用SOIC-8EP封装的 18V、4A 峰值、三相、无传感器BLDC 电机驱动器评估板

EV6636-N-00A评估板用于展示MP6636GN的功能。MP6636GN是MP6636的SOIC-8EP封装版本。MP6636 是一款集成功率 MOSFET的三相、无传感器、无刷直流 (BLDC) 电机驱动器。该器件采用无传感器磁场定向控制 (FOC) 技术，具有更高效率和更低的振动。其工作电流高达 2A，输入电压 (V_IN) 范围为 3.3V 至 18V。

MP6636 通过脉宽调制 (PWM) 信号控制电机转速，PWM 输入频率为 50Hz 至 50kHz。此外，它还支持直流输入进行速度控制。

MP6636提供转速检测功能。转速检测器（FG 引脚）是一个开漏输出。该器件提供 I²C 接口以配置内部参数，并将参数存储在非易失性存储器（NVM）中。

MP6636丰富的保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、缺相保护、过流保护（OCP）和过温关断保护。

MP6636 采用 SOIC-8EP 或 TQFN-10（4mmx4mm）封装。

¥356.50
+ 税

采用TQFN-10（4mmx4mm）封装并集成 MOSFET 的18V、4A峰值、三相无传感器BLDC 电机驱动器评估板

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

EDA model is not yet available for this part.

Please enter your email address and we will notify you when it is released.

Request Received

直接从MPS购买

标准定价

有货

MP6636GN-0000-Z MP6636GN-0000-P

包: SOIC-8EP

2,500每卷

现货价格 ¥9.98 1K

数量单价
1

¥19.54
10

¥17.47
100

¥14.69
250

¥13.97
500

¥12.26
1K

¥9.98

量大请询价报价或技术支持

库存: 50,000

现在下单，可于2025 年 11 月 26 日前发货，库存达50,000片

更多数量的交货时间

更多数量预计于2025 年 3 月 13 日前发货

数量

2,500每卷

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MP6636GN-xxxx-Z MP6636GN-xxxx-P

包: SOIC-8EP

2,500每卷

现货价格 ¥9.98 1K

数量单价
1

¥19.54
10

¥17.47
100

¥14.69
250

¥13.97
500

¥12.26
1K

¥9.98

量大请询价报价或技术支持

库存: 100

现在下单，可于2025 年 11 月 26 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2025 年 3 月 13 日前发货

数量

2,500每卷

xxxx 是可根据客户需求配置代码的料号，请联系MPS获得您的专属代码。
3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MP6636GRT-xxxx-Z MP6636GRT-xxxx-P

包: TQFN-10 (4x4)

5,000每卷

现货价格 ¥10.48 1K

数量单价
1

¥20.53
10

¥18.32
100

¥15.40
250

¥14.69
500

¥12.83
1K

¥10.48

量大请询价报价或技术支持

库存: 100

现在下单，可于2025 年 11 月 26 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2025 年 3 月 13 日前发货

数量

5,000每卷

xxxx 是可根据客户需求配置代码的料号，请联系MPS获得您的专属代码。
3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MP6636GRT-0000-Z MP6636GRT-0000-P

包: TQFN-10 (4x4)

5,000每卷

现货价格 ¥10.48 1K

数量单价
1

¥20.53
10

¥18.32
100

¥15.40
250

¥14.69
500

¥12.83
1K

¥10.48

量大请询价报价或技术支持

库存: 3,111

现在下单，可于2025 年 11 月 26 日前发货，库存达3,111片

更多数量的交货时间

更多数量预计于2025 年 3 月 13 日前发货

数量

5,000每卷

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品
