MP6616B
Session textval
Session Titefor popup
详情

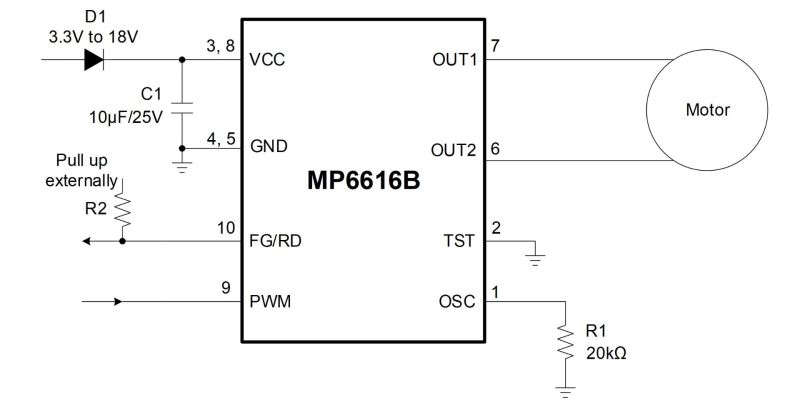

MP6616B是一款集成 MOSFET 和霍尔效应传感器的单相无刷直流 (BLDC) 电机驱动器。该器件在3.3V至18V 的输入电源电压 (VCC) 范围内可驱动高达2A的连续输出电流 (IOUT)。
MP6616B支持开环和闭环速度控制；控制功能通过PWM引脚上的脉宽调制 ( PWM ) 信号实现。该器件具有可配置的软换向角和霍尔偏移角。霍尔偏移角可灵活优化，以在全速范围内实现低速和高速性能。
FG/RD引脚可用作转速检测器或转子死锁指示器。该引脚为开漏输出，必须通过外部上拉。
MP6616B丰富的保护功能包括了输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、过流保护（OCP）和过温关断保护。
MP6616B采用QFN-10（ 2mmx3mm ）封装。
-
显示更多
显示较少
产品特性和优势
- 高灵敏度、嵌入式霍尔效应传感器
- 3.3V至18V工作输入电源电压 (VCC) 范围
- 2A连续输出电流 (IOUT)
- 100mΩ集成功率MOSFET
- 可配置速度（最大40000rpm ）
- 可配置最小速度和启动占空比
- 可选闭环或开环速度控制
- 闭环模式下的高速精度
- 可配置软换向角（最大 45°）
- 可配置霍尔偏移角（最大±45°）
- 4 步可配置电流限制（最大4A ）
- 1kHz至100kHz脉宽调制 (PWM) 输入范围
- 可配置软启动时间 (tSS)
- 27kHz固定开关频率 (fSW)
- 待机模式
- 具有自动恢复功能的堵转保护
- 具有自动恢复功能的过温关断保护
- 增强型静电放电 (ESD) 能力
- 内置输入过压保护 ( OVP )、欠压锁定 ( UVLO ) 保护和自动恢复功能
- 采用QFN-10（2mmx3mm）封装
正在供货产品型号
MP6616BGD-0000-Z MP6616BGD-0000-P MP6616BGD-xxxx-Z MP6616BGD-xxxx-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
