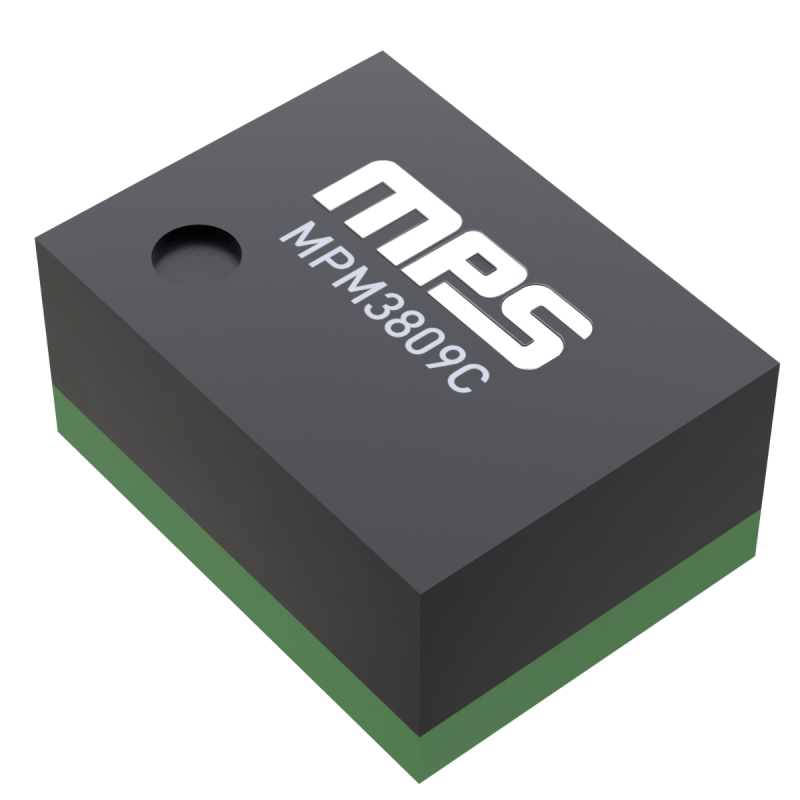

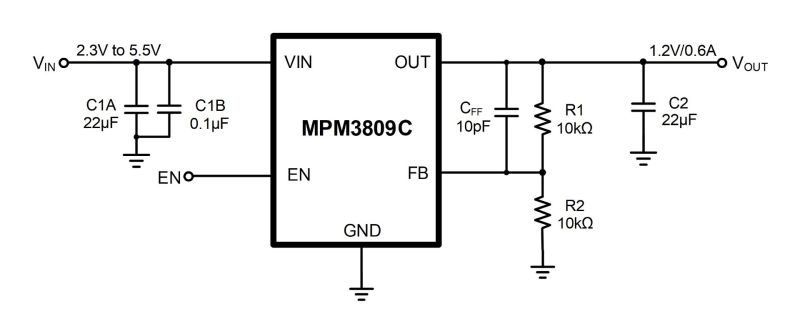

MPM3809C 是一款内置功率 MOSFET 和电感的单片降压开关模式变换器电源模块。该器件在 2.3V 至 5.5V 的输入电压 (VIN) 范围内可实现 0.6A 的连续输出电流 (IOUT),并具有出色的负载和线性调整率。MPM3809C 适用范围广泛,包括高性能数字信号处理器 (DSP)、无线电源、便携式和移动设备,以及其他低功耗系统。其输出电压 (VOUT) 可调节至最低 0.6V。仅需配置输入电容、输出电容和反馈 (FB) 电阻即可完成设计。
MPM3809C采用恒定导通时间 (COT) 控制方案来提供快速瞬态响应、高轻载效率,并使环路更易稳定。其全面的保护功能包括逐周期电流限制和过温关断保护。

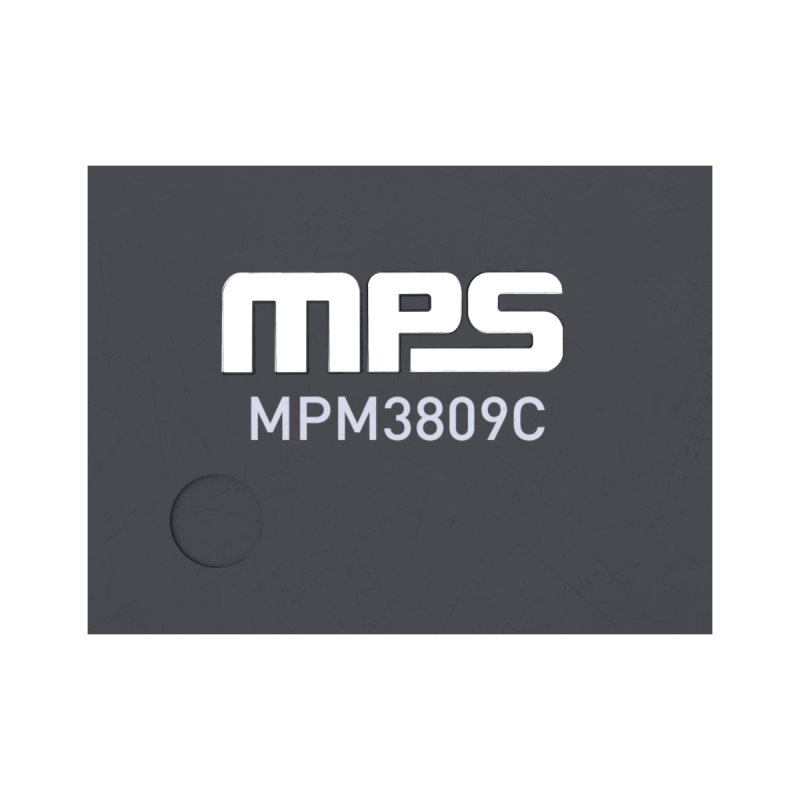

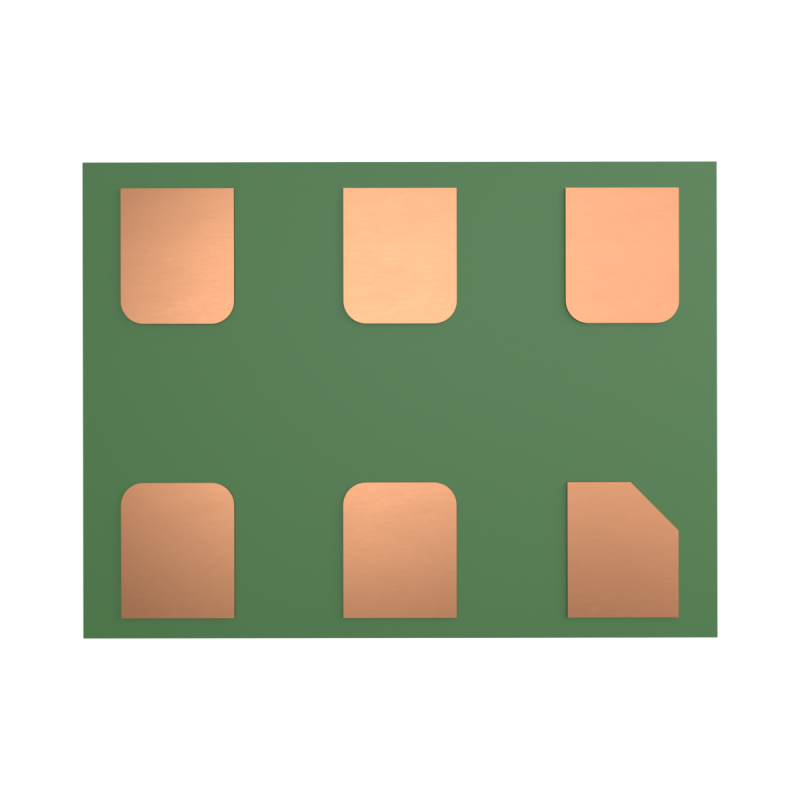

MPM3809C 最大限度减少了所需的现有标准外部元器件,并采用超小尺寸 ECLGA-6(1.5mmx2mmx1mm)封装。
- 显示更多 显示较少
产品特性和优势
- 2.3V 至 5.5V 宽工作输入电压 (VIN) 范围
- 最低 0.6V的输出电压 (VOUT)
- 低压差模式下支持 100% 占空比运行
- 0.6A 输出电流 (IOUT)
- 2.4MHz 频率
- 强制连续导通模式 (FCCM)
- 电源排序使能 (EN)
- 逐周期过流保护 (OCP)
- 0.5ms 内部软启动 (SS) 时间 (tSS)
- 输出放电功能
- 带打嗝模式的短路保护 (SCP)
- 过温关断保护
- 采用低 ESR 输出陶瓷电容可稳定工作
- 采用 ECLGA-6 (1.5mmx2mmx1mm) 封装
正在供货产品型号
MPM3809CGPH-Z MPM3809CGPH-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
