详情

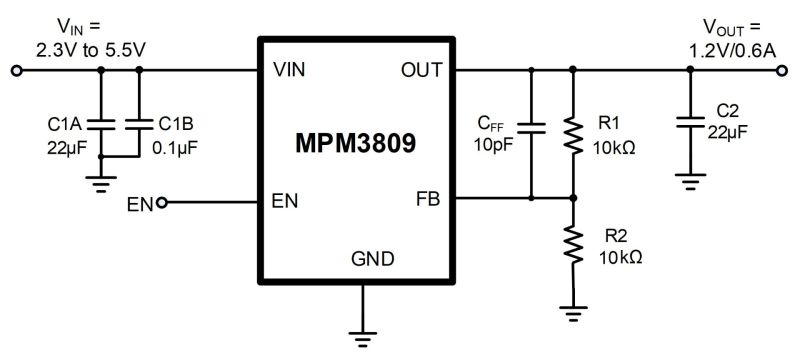

MPM3809 是一款内置内部功率 MOSFET 和电感的单片降压开关模式变换器。它在 2.3V 至 5.5V 的输入电压 (VIN) 范围内可实现高达 0.6A 的连续输出电流 (IOUT)，并具有出色的负载和线性调整率。该器件适用范围广泛，可用于高性能数字信号处理器 (DSP)、无线电源、便携式和移动设备以及其他低功耗系统。其可调输出电压 (VOUT) 可低至 0.6V，而且只需配置输入电容、输出电容和反馈 (FB) 电阻即可完成设计。
MPM3809采用恒定导通时间 (COT) 控制方案来提供快速瞬态响应、高轻载效率，并轻松实现环路稳定性。其全面的保护功能包括了逐周期电流限制和过温关断保护。

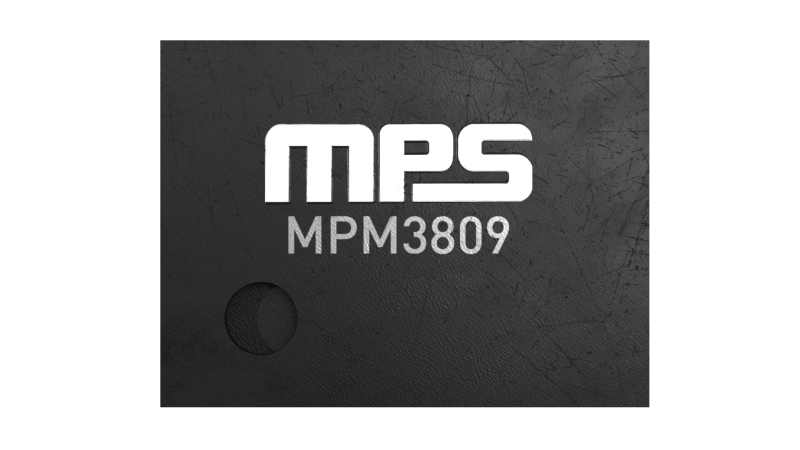

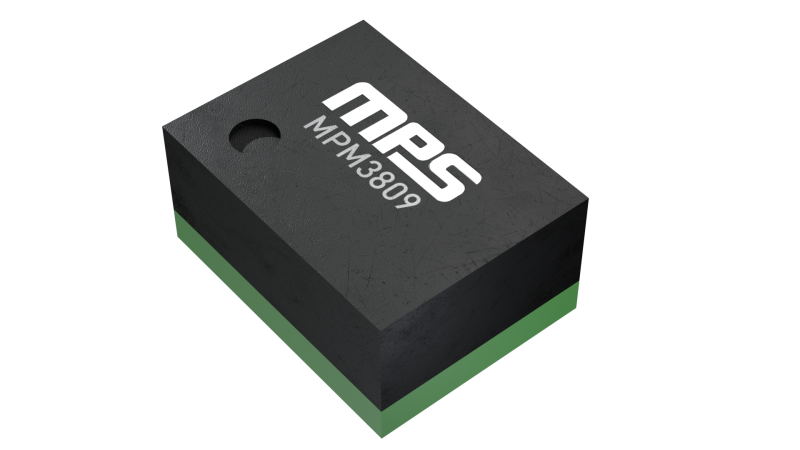

MPM3809 最大限度减少了所需的现有标准外部元器件，并采用超小尺寸 ECLGA-6 (1.5mmx2mmx1mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 2.3V 至 5.5V 宽工作输入电压 (VIN) 范围
- 低至 0.6V的可调输出电压 (VOUT)
- 低压差下支持 100% 占空比操作
- 高达 0.6A 的输出电流 (IOUT)
- 2.4MHz频率
- 用于上电排序的使能 (EN) 引脚
- 逐周期过流保护 (OCP)
- 0.5ms 内部软启动 (SS) 时间 (tSS)
- 输出放电功能
- 带打嗝模式的短路保护 (SCP)
- 过温关断保护
- 采用低 ESR 输出陶瓷电容可稳定工作

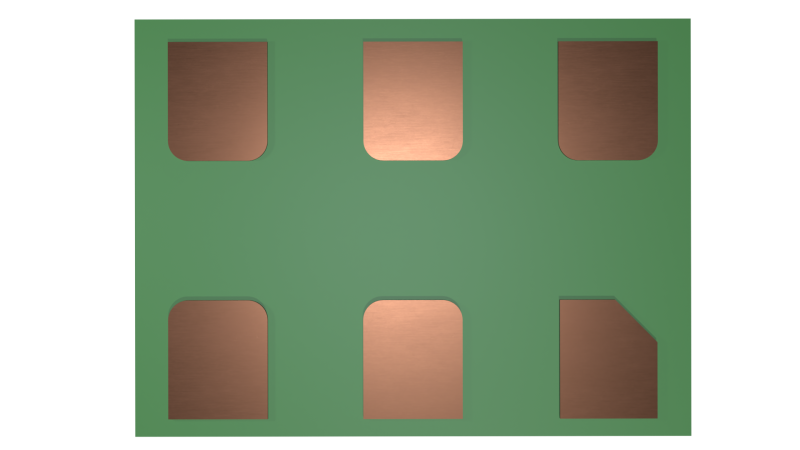

- 采用 ECLGA-6(1.5mmx2mmx1mm) 封装
正在供货产品型号
MPM3809GPH-Z MPM3809GPH-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
