详情
MPM3683-10 是一款易于使用的全集成降压 DC/DC 电源模块,其集成了 DC/DC 变换器、功率电感和无源元件。在宽输入电压(VIN)范围内,它可以实现高达 10A 的连续输出电流(IOUT),且具有极好的负载和线性调整率。
恒定导通时间(COT)控制模式提供快速瞬态响应,并使环路更易稳定。通过 MODE 引脚,可选开关频率(fSW)可设置为 600kHz、800kHz 或 1000kHz。无论 VIN 和输出电压(VOUT)如何,MPM3683-10 都可保持恒定的 fSW。
MPM3683-10 具有可配置软启动时间(tSS)和电源正常(PG)信号,指示 VOUT 是否在正常电压范围内。全集成非锁定保护功能包括过流保护(OCP)、过压保护(OVP)和过温关断保护。

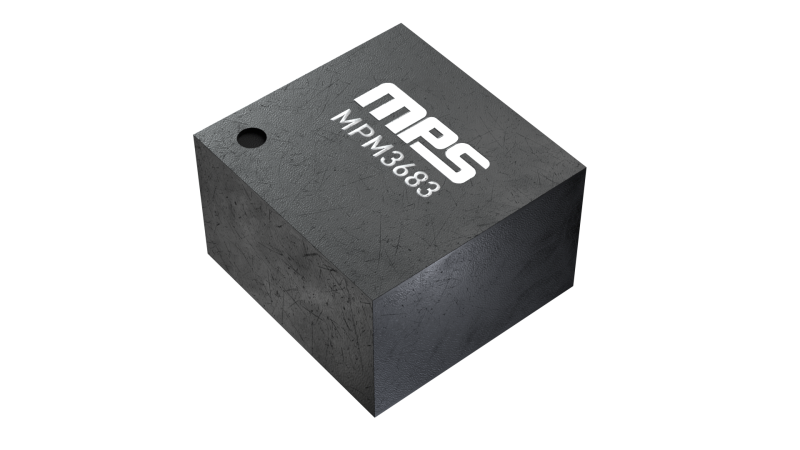

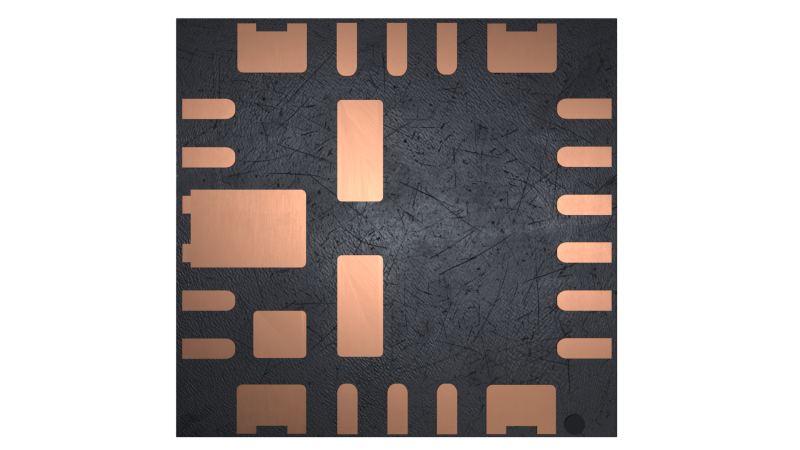

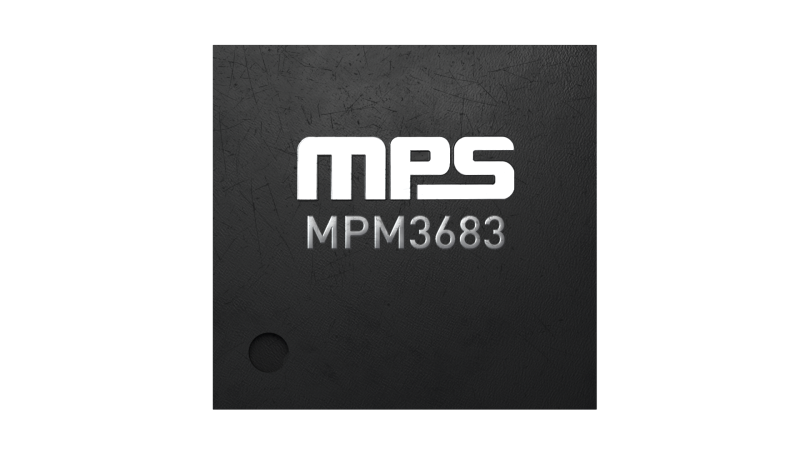

MPM3683-10 采用紧凑型 LGA-29(7mmx7mmx4.4mm)封装。
-
显示更多
显示较少
产品特性和优势
- 宽输入电压(VIN)范围:
- 2.7V 至 16V,外部 3.3V 偏置
- 4V 至 16V,内部偏置或外部 3.3V 偏置
- 0.6V 至 5.5V 输出电压(VOUT)范围
- 差分 VOUT 远端采样
- 用于快速瞬态响应的自适应恒定导通时间(COT)控制
- 采用 Zero-ESR 输出电容可稳定工作
- 可选跳频模式(PSM)或者强制连续导通工作模式(FCCM)
- VOUT 跟踪功能
- VOUT放电功能
- 断电期间 PG 低电平有源钳位
- 可配置的软启动时间(tSS)
- 预偏置上电
- 600kHz、800kHz 和 1000kHz 可选开关频率(fSW)
- 非锁定保护:
- 过流保护(OCP)
- 过压保护(OVP)
- 欠压锁定(UVLO)保护
- 过温关断保护
- 采用 LGA-29(7mmx7mmx4.4mm)封装
