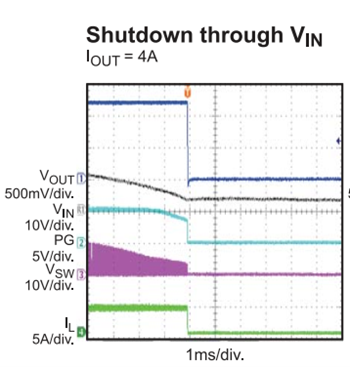

每次看规格书里的启机和关机波形都觉得很完美,但是自己抓的时候总是对不上?电压爬升太快?下电波形总是错过。其实,只要掌握几个关键技巧,你也可以抓出规格书的同款高质量波形。本文将从测试前的准备工作开始,一步步教你如何使用示波器精准地捕捉实验板的启机和关机波形。
在应用场景中,上下电的波形是衡量系统是否能够可靠安全启动与安全关断的重要依据。因此准确获取启机和关机过程中的波形数据,对于电源分析和系统调试具有重要意义。为了对上述过程进行有效捕捉,需要借助相应测试设备对上下电过程的瞬态信号进行采集和观测。本次实验将使用的实验设备包括示波器(MDO3014)、探头(Tektronix TPP0250)以及直流电源。
一、启机波形抓取(Start -Up)
测试开始前 ,需要预先完成示波器的触发设置,包括触发源、触发模式和触发电平等的合理配置,以确保示波器能够在上电瞬间稳定触发。

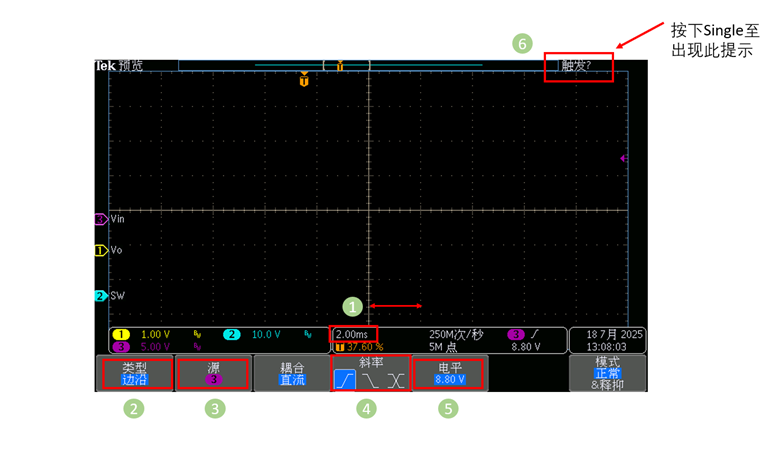

1) 根据芯片或者demo板规格书上的启动时间调整测试时示波器的时基(Time/Div),本次实验选用了MPSEV2326-D-00A ,根据EV2326-D-00A 测试板的规格特性,此实验中我们预先调整示波器的时基至2ms/格,以便清晰观测到芯片的完整启动过程。
2) 触发类型设置为边沿触发。在示波器触发菜单中按下Menu键,进入触发设置界面,将触发类型选择为边沿触发。使用边沿触发可以使示波器在检测到输入电压上升瞬间时立即启动采样,从而稳定地捕捉到上电的全过程。
3) 触发源选择输入电压Vin所对应的通道。对于通过输入端加电启动的芯片,以输入电压为触发源。
4) 将触发斜率设置为上升沿。本次实验关注的是芯片的上电启动过程,因此触发斜率设置为上升沿。
5) 触发电平设置在0V至 输入电压VIN区间,如果要观察起机波形尖刺的话,可以把触发电平抬高一点。需要注意的是,触发电平不宜设置过低,否则可能因为噪声或者微小扰动提前触发。所以,在实际测试中应结合输入电压幅值、噪声水平以及观察目标进行适当调整。
6) 按下单次触发 single键,等待示波器界面的右上角出现触发提示,说明当前触发设置已经全部完成, 这样在开启电源之后,示波器将在检测到满足条件的Vin上升沿后自动采集并保存波形。
在完成示波器的准备设置之后,将示波器探头正确连接到实验板的测试点,比如SW、VIN、Vo这些关键信号。需要特别注意的是,在正式开始测试前,一定要先做好探头补偿校准,探头的接地夹也必须可靠连接到实验板的“地”(gnd),以避免因连接不当引入噪声或测量结果误差

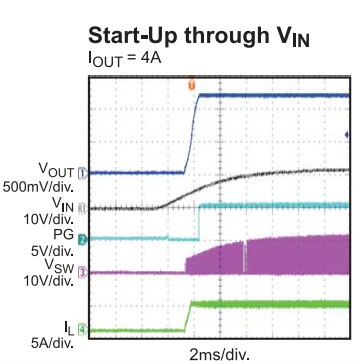

对于空载启动的测试,在完成线路连接之后,即可开启电源开关,给测试板上电。示波器捕获成功后会自动显示波形,可以通过示波器的缩放旋钮放大波形,进一步观察。以MPSEV2326-D-00A 为例,在12V输入情况下,空载上电的启机波形如下所示。
Test condition: Vin=12V→Vo=1.2V@0A
需要说明的是,若进行测试带载启动波形,应在开启DC源之前,先使用电子负载设置好所需的负载电流。这样可以确保系统在上电瞬间已经处于目标负载条件下,从而真实反映出带载启动的过程。
-

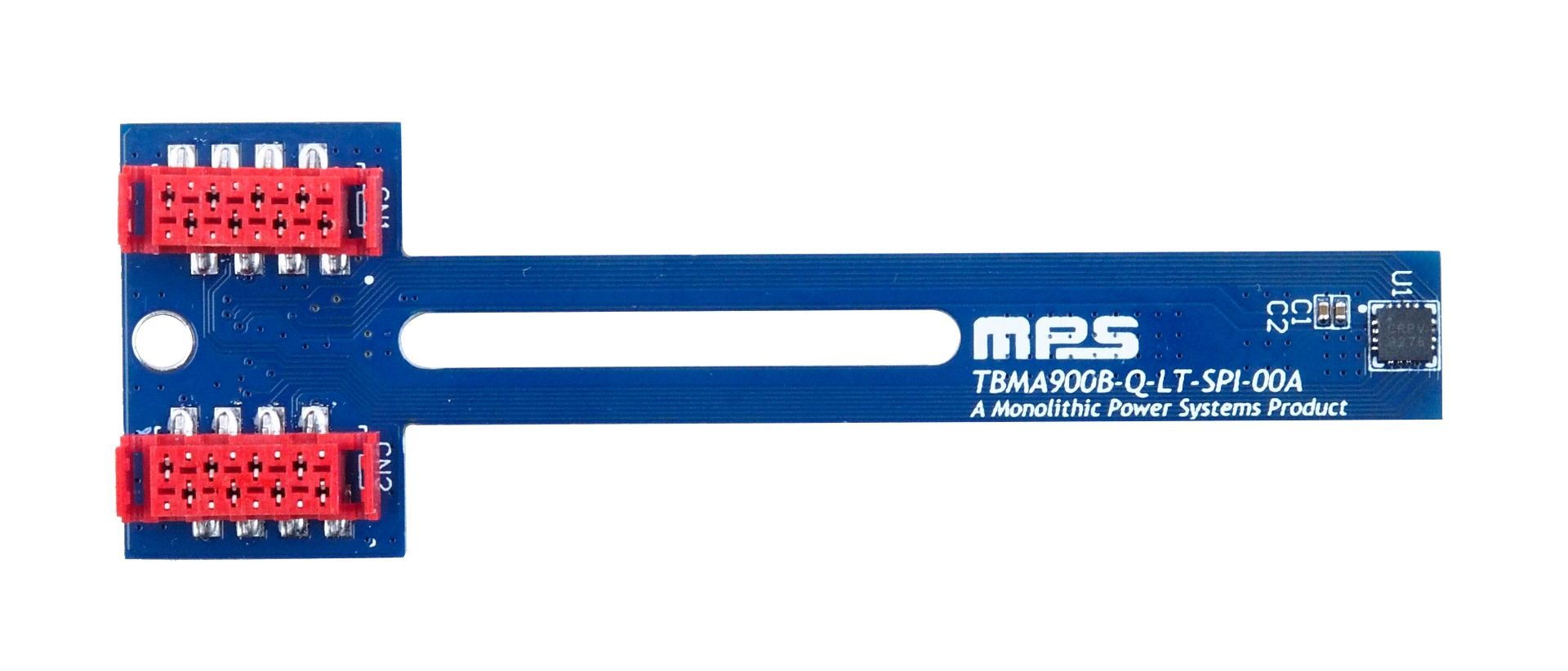

PRODUCT
TBMA900B
产品
Fully Differential, Magnetic Digital Angle Sensor with Stray-Field Immunity Evaluation Board
-
ARTICLE
电源纹波测试不准的常见原因与解决方法
技术文章
同一块板子、同一路电源,不同测试人员可能测出差异明显的纹波结果。多数情况下,差异并非源于电源本身,而是由测试方法、测点选择、接地方式或示波器设置不同所致。
开关电源工作时,功率器件在控制器驱动下周期性导通与关断,能量经电感与输出电容传递到负载。由于输出滤波网络的抑制能力有限,直流输出电压上会不可避免地叠加一定的交流波动,这部分交流分量即为纹波电压。
工程上通常采用峰峰值Vpp表征纹波幅值,在部分测试场景中也辅以Vrms作为参考。纹波过大不仅会降低电源质量,还可能以噪声形式耦合进入后级电路,影响测量精度、信号完整性与系统稳定性;在重载或负载动态变化较剧烈的工况下,输出中的瞬态波动与噪声扰动通常更明显。
需要注意的是,示波器上观察到的波形通常并非仅包含电源本身纹波,还可能叠加与开关频率及其谐波相关的周期性纹波、开关瞬态引起的高频尖峰与振铃,以及由测试回路或外部环境耦合引入的干扰噪声。...
-
ARTICLE
MPS推出车规级集成智能二极管系列,简化汽车ECU前端电源保护设计
技术文章
MPS芯源系统近日宣布推出车规级集成理想二极管系列——MPQ5816-AEC1、MPQ5817-AEC1和MPQ5836-AEC1,面向汽车电子控制单元(ECU)前端电源保护需求,进一步完善汽车电源保护产品组合。三款产品均采用集成式架构,将传统分立式理想二极管方案中的MOSFET、驱动及电压监测等功能高度集成于单芯片中,并支持反极性保护、反向电流保护、反向脉冲保护及最高100kHz输入AC整流,可帮助工程师减少外围器件数量和PCB占用面积,满足不同电压、电流及功率需求的同时,实现更加紧凑、可靠的ECU前端电源设计。
随着汽车智能化和电子电气架构持续发展,ADAS、车载摄像头、数字仪表、eCall以及车载信息娱乐系统等应用对电源稳定性和可靠性的要求不断提高。与此同时,汽车电源系统需要面对电池反接、冷启动、电压跌落、发动机启停、抛负载以及多电源供电等复杂工况。对于ECU前端而言,...
-
PRODUCT
MPQ72963FS-AEC1
产品
MPSafeTM, ASIL-D, 3-Rail, 9-Phase Controller with Digital Interface, AEC-Q100 Qualified
-
PRODUCT
MPL-SR7345-101
产品
100μH Shielded Inductor
-
APPLICATION NOTE
AN245 - MA600A 校准
应用说明
MA600A传感器集成了一个专为系统内校准设计的32点查找表。该表会存储校正值,并将其叠加到测得角度上,以补偿测量误差。通过在最近的两个校准点之间进行线性插值,传感器可以确定任意角度下的适当校正值。校准可减轻由磁体安装偏差、磁体缺陷以及传感器固有偏差引起的误差(更多详情请参阅数据手册“电气特性”表中的INL规格)。本文将介绍片上校正机制,并提供构建最佳校准表的指导原则。
磁角度传感器主要受两类系统误差的影响:传感器积分非线性(INL)和磁偏差。后者是指传感器检测到的磁场角度与旋转轴实际机械角度之间的偏差。
当传感器位于旋转轴线上(也称为轴端配置)时,磁误差主要来自传感器未对准。
在侧轴配置中,大部分磁误差源于磁场径向分量和切向分量在完整旋转一周的过程中幅值不相等。该误差可以使用MA600A中的单个校正参数-称为偏置电流微调(BCT),进行补偿。然而,即使经过此项补偿,...
-
ARTICLE
技术解析|为什么主动均衡必将替代被动均衡?BMS技术迭代全解析
技术文章
在锂电储能与新能源动力系统中,BMS电池管理系统的核心价值不止于基础的电压、温度监测与故障保护,电芯均衡技术是决定电池包寿命、容量利用率与系统安全性的核心关键。业内常将主动均衡与被动均衡的博弈,比作武林剑宗与气宗之争,两种技术路线各有渊源,但随着新能源场景持续升级,技术优劣与适配边界已愈发清晰。
很多研发工程师仅了解两种均衡的基础表象,却不懂底层原理差异、国标规范、架构区别与迭代逻辑。本文结合《GBT34131-2023电力储能用电池管理系统》国标、多类均衡硬件架构、行业方案发展史与AIDC新时代场景需求,做一次无遗漏的深度技术复盘。
电池单体出厂时存在材料、工艺、内阻的离散性,成组串联使用后,叠加模组温度分布不均、充放电循环差异、老化速度不同等后天因素,会出现单体电压、容量、SoC不一致的问题,这是电池系统运行的固有特性,无法完全规避。
电池组遵循严格的“木桶效应”...
-
VIDEO
MPS电源小课堂:开机或上电时浪涌电流的抑制方法
视频
涌浪电流指负载接入瞬间,流入电源设备的峰值电流,过高的涌浪电流可能损坏开关管或熔断保险丝,甚至对负载造成永久性损坏。实际应用中,可通过控制MOS驱动电压Vgs进而控制MOS开通时间,限制输入电容的充电速度进而抑制浪涌电流的幅值。
更多精彩电源小课堂视频,敬请期待--->
联系我们
MOSFET驱动器| 开关变换器和控制器|MPS|芯源系统
MP18021:100V高频N-MOSFET半桥栅极驱动器, 具有1ns匹配延迟
MP18024:100V、4A 高频半桥栅极驱动器
MP8699B:半桥GaN MOSFET驱动器
MP1907:100V、2.5A 高频半桥栅极驱动效率
设计磁隔离的多个独立辅助电源
正确选择MOSFET以优化电源效率
MPS电源小课堂:合适的比例,让效率曲线更加优...
-
PRODUCT
EVQ4110-J-1000-00A
产品
20V, 1A, Low Quiescent Current, Synchronous Step-Down Converter Evaluation Board, AEC-Q100 Qualified
-
PRODUCT
MPL-SR7345-100
产品
10μH Shielded Inductor
-
PRODUCT
MPL-SR7345-150
产品
15μH Shielded Inductor
-
PRODUCT
EVQ3365-R-00A
产品
150mA, 4-Channel, Boost WLED Driver with 15000:1 Dimming Ratio and I2C Evaluation Board, AEC-Q100 Qualified
二、关机波形抓取(Power-off)

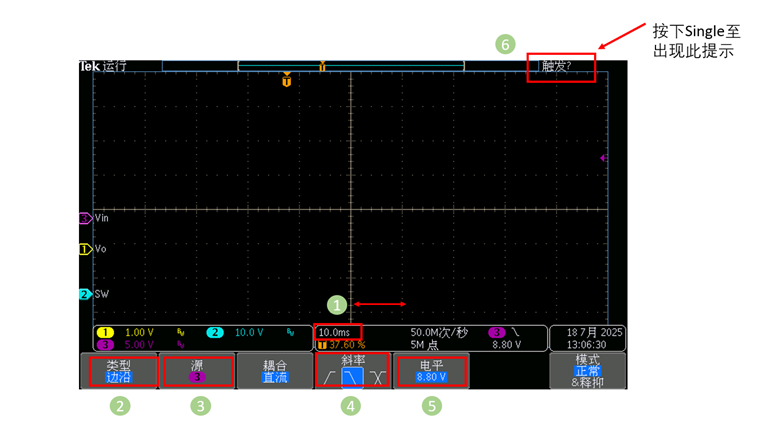

抓取关机波形时,示波器的整体设置与启机波形的测试方法基本一致,但有两点需要特别注意:
第一,空载条件下的下电过程通过相对较慢,因此需要将示波器的时基适当调大。本次实验案例中,时基设置为10ms/格。
第二,将触发斜率设置为下降沿。

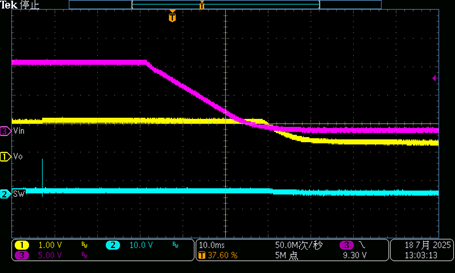

其余操作步骤皆可以参考起机波形的抓取。以MPS EV2326D-00A为例,在12V输入情况下,空载下电的关机波形如下所示:
Test condition: Vin=12V→Vo=1.2V@0A
三、实操常见问题
1) 隔离电源方案测试必须使用隔离测量手段
在测试隔离型电源(比如正激、反激等)输出端波形时,应优先使用隔离探头进行测量。因为示波器地线通常与大地相连,若直接使用普通探头测量隔离侧,可能会出现短路风险或者损坏设备。因此,规范的测量方式不仅影响波形的准确性,也直接关系到测试安全。
2) 软启动时间的理解与设置
许多芯片都提供启动(Soft_start)时间可配置功能。对于通过外部SS pin配置软启动时间的芯片,具体时间可根据规格书中给出的公式计算。需要注意的是,规格书中的软启动时间往往是基于内部参考或SS定义的时间,并不一定等同于实际测得的Vo上升时间。在实际测试中,输出电压的上升过程还会受到输出电容、负载、电流限制以及环路响应等因素的影响,因此测试结果往往会比理论值更长。这一点在实际调试过程中非常常见。
3) 下电波形抓取时的示波器模式选择

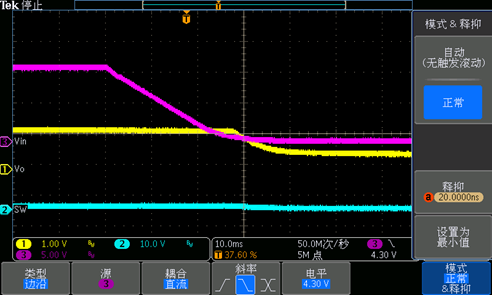

由于Single模式下的时间轴上限为20ms,对于一些空载下电比较缓慢的测试板,single模式下没办法捕捉完整的下电波形(即Vo逐渐减小至0V的完整过程),这个时候可以将触发模式设置为normal。
以上就是示波器抓取上电和下电波形的全过程了,掌握的关键在于动手实践,希望这份指南能帮助到您!如果对某个步骤有疑问,欢迎在下方技术论坛交流!
