- MP1470B
MP1470B
NOT RECOMMENDED FOR NEW DESIGNS
Session textval
Session Titefor popup
详情
MP1470B 是一款集成内部功率 MOSFET 的高频同步整流降压开关变换器。它提供非常紧凑的解决方案，在宽输入范围内可实现 2A 的连续输出电流，具有极好的负载和线性调整率。MP1470B 在输出负载范围内采用同步模式工作以达到高效率。电流控制模式提供快速瞬态响应，并使环路更易稳定。保护特性包括过流保护和过温关断保护。MP1470B 最大限度地减少了现有标准外部元器件的使用，采用紧凑的 6 引脚 TSOT23 封装。
-
显示更多
显示较少
产品特性和优势
- 4.7V 至 16V 宽工作输入电压范围
- 163mO/86mO 低导通阻抗内部功率 MOSFET
- 专有开关损耗降低技术
- 高效同步工作模式
- 500kHz 固定开关频率
- 强制 PWM
- 内部软启动
- 过流保护（OCP）自动恢复模式
- 过温关断保护
- 输出电压可调节低至 0.8V
- 采用 6 引脚 TSOT23 封装
正在供货产品型号
MP1470BGJ-P MP1470BGJ-Z
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
MP1470B Resources
-
PRODUCT CATEGORY
VIN (MAX) 14V 至 19V产品类目 -
PRODUCT CATEGORY
转换器产品类目 -
PRODUCT
MP1653N产品16V, 3A, 1.1MHz, High-Efficiency, Synchronous Step-Down Converter in an SOT563 Package
-
PRODUCT

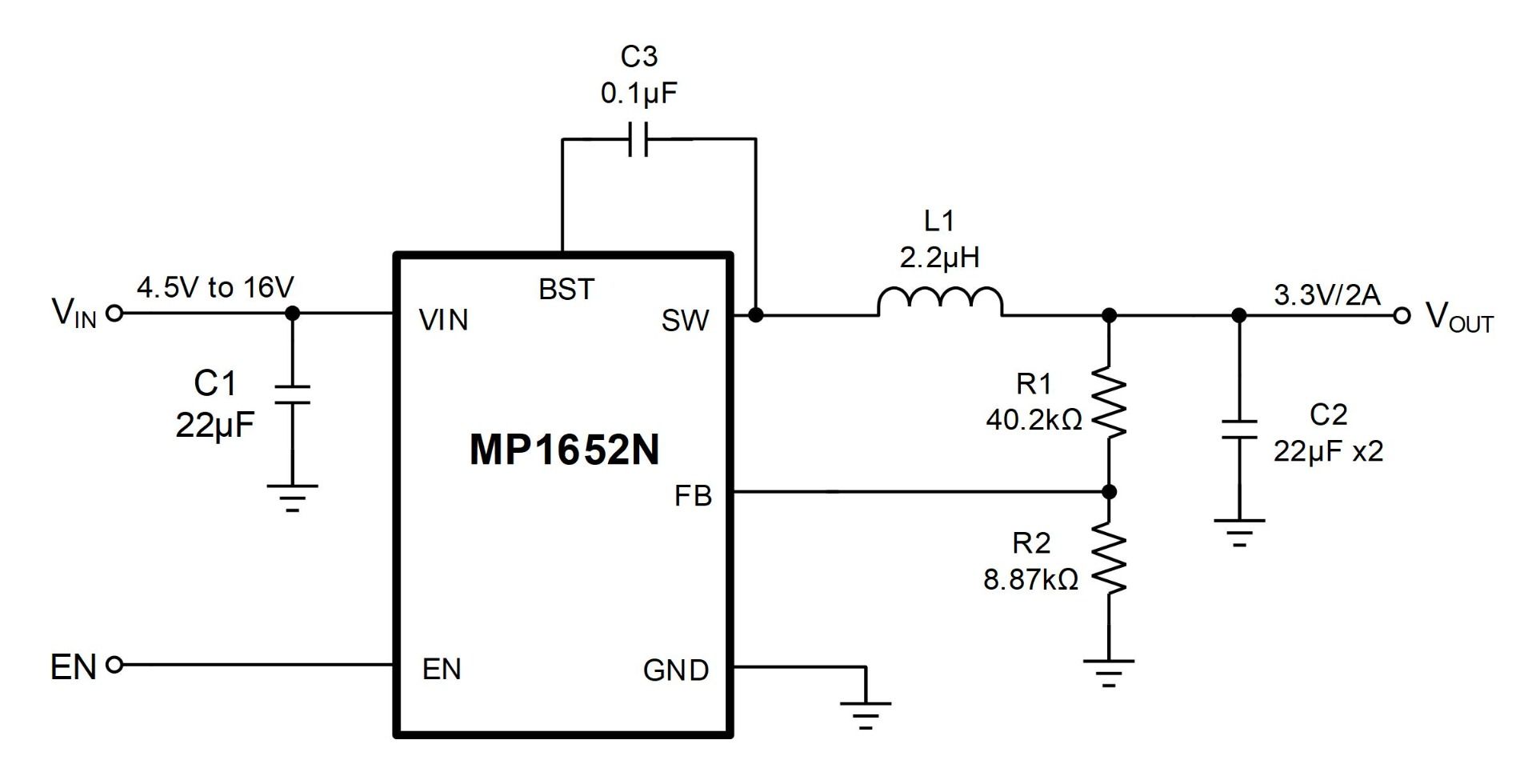

MP1652N产品16V, 2A, 1.1MHz, High-Efficiency, Synchronous Step-Down Converter in an SOT563 Package
-
