MP6616D
Session textval
Session Titefor popup
- 最小输入电压（V）3.3
- 最大输入电压（V）18
- 相数1
- 最大输出电流（A）6
- 集成霍尔传感器Yes
- 集成功率MOSFETYes
- Speed Close LoopYes
- 等级目录
- 封装QFN-10 (2x3)

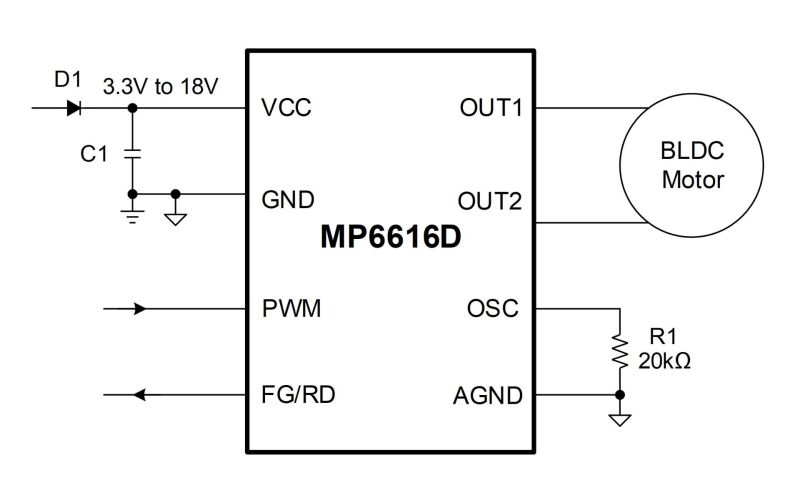

MP6616D 是一款集成了功率 MOSFET 和霍尔传感器的单相无刷直流（BLDC）电机驱动器。其峰值电流驱动能力高达 6A，输入电压 (VCC) 范围为 3.3V 至 18V。
该器件通过脉宽调制（PWM）信号控制电机转速；PWM 输入频率范围为 60Hz 至 100kHz。
MP6616D 具备转速检测功能。转速检测（FG/RD）引脚为开漏输出，可输出相较于内部霍尔比较器输出的高电平或低电平。
该器件丰富的保护功能包括了输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、过流保护（OCP）和过温关断保护。

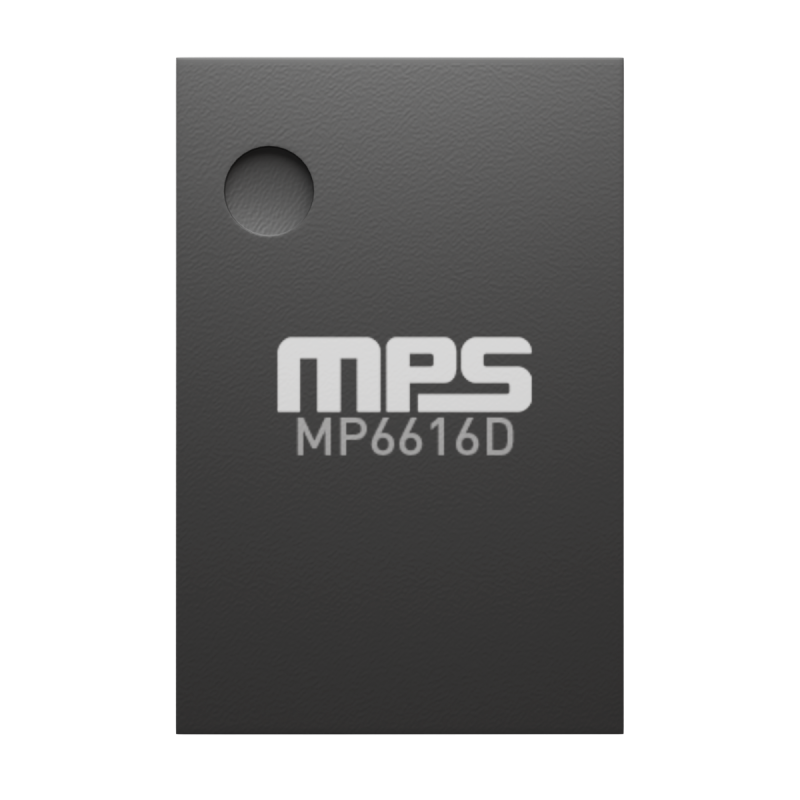

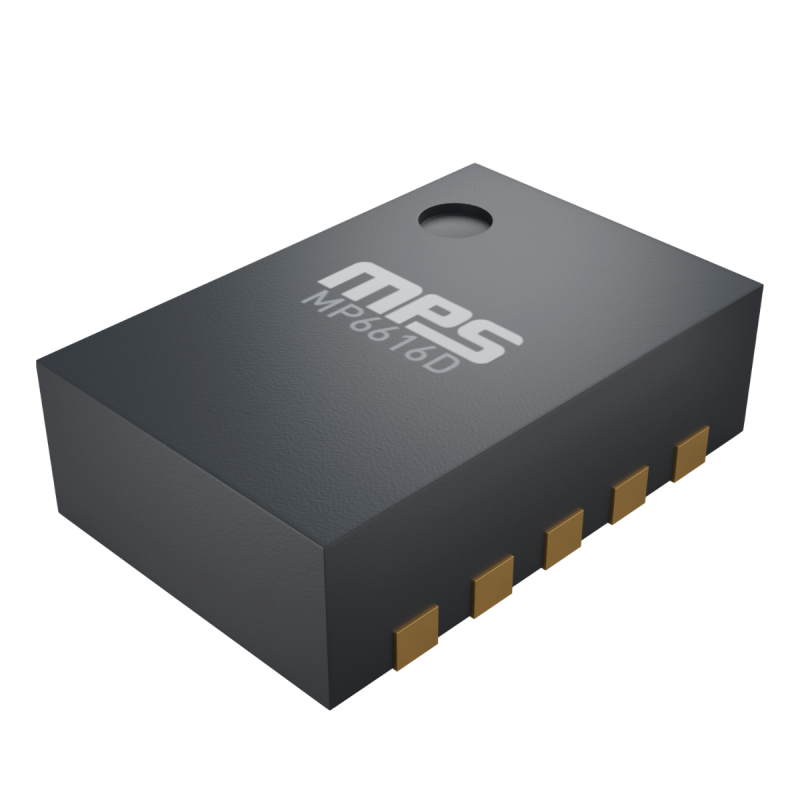

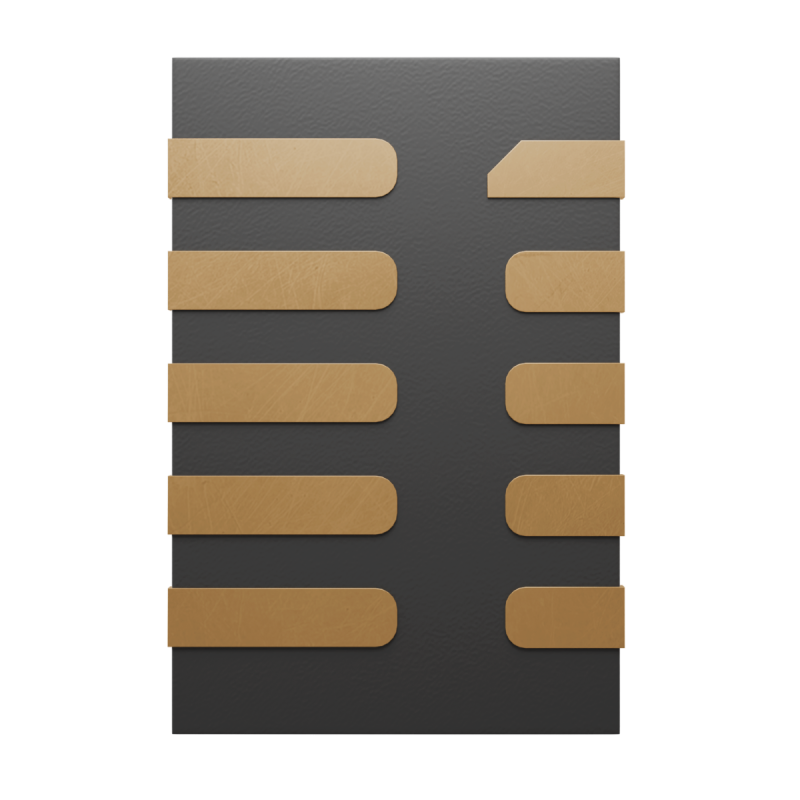

MP6616D 采用 QFN-10（2mm × 3mm）封装。
-
显示更多
显示较少
产品特性和优势
- 输入电压(VCC)工作范围：3.3V 至 18V
- 片上集成霍尔传感器
- 集成上管和下管 MOSFET（HS-FET + LS-FET）：64mΩ
- PWM 输入频率：60Hz 至 100kHz
- 曲线配置
- 可选开环或闭环转速控制
- 软启动加速时间可配置
- 节能模式
- 开关频率(fSW)：27kHz
- 最高 6A的可配置电流限值
- 高达 3A的连续平均输出电流
- 过流保护（OCP）
- 过压保护（OVP）
- 堵转保护
- 可选FG 和 RD 输出
- 采用 QFN-10（2mm × 3mm）封装
正在供货产品型号
MP6616DGD-xxxx-Z MP6616DGD-xxxx-P MP6616DGD-0000-Z MP6616DGD-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
